Спосіб барботування рідини

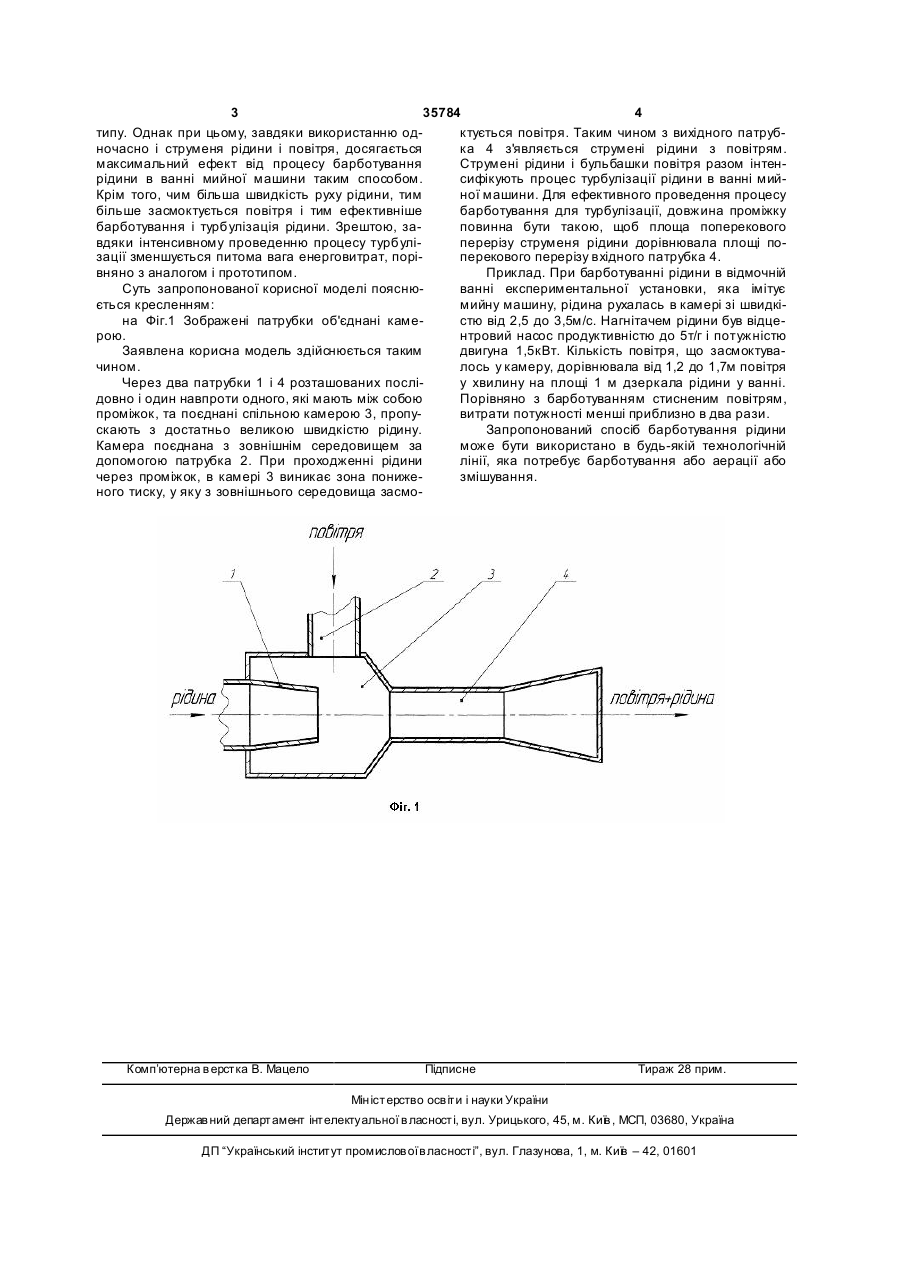

Спосіб барботування рідини шляхом примусового засмоктування повітря, який відрізняється тим, що примусове засмоктування повітря здійснюють за допомогою проходження струменя рідини в проміжку між двома послідовно, один навпроти одного, розташованими патрубками, поєднаними спільною камерою, яка з'єднана з зовнішнім середовищем. (19) (21) u200803767 (22) 25.03.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ВСЕВОЛОДОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ГЛАДУШНЯК ОЛЕКСАНДР КАРПОВИЧ, UA, КЕРНАСОВСЬКИЙ СЕРГІЙ МИКОЛАЙОВИЧ, U A (73) ОДЕСЬКА НАЦІОН АЛЬНА АКАДЕМІЯ ХАРЧОВИХ ТЕХНОЛОГІЙ, U A 3 35784 4 типу. Однак при цьому, завдяки використанню одктується повітря. Таким чином з вихідного патрубночасно і струменя рідини і повітря, досягається ка 4 з'являється струмені рідини з повітрям. максимальний ефект від процесу барботування Струмені рідини і бульбашки повітря разом інтенрідини в ванні мийної машини таким способом. сифікують процес турбулізації рідини в ванні мийКрім того, чим більша швидкість руху рідини, тим ної машини. Для ефективного проведення процесу більше засмоктується повітря і тим ефективніше барботування для турбулізації, довжина проміжку барботування і турбулізація рідини. Зрештою, заповинна бути такою, щоб площа поперекового вдяки інтенсивному проведенню процесу турбуліперерізу струменя рідини дорівнювала площі позації зменшується питома вага енерговитрат, поріперекового перерізу вхідного патрубка 4. вняно з аналогом і прототипом. Приклад. При барботуванні рідини в відмочній Суть запропонованої корисної моделі пояснюванні експериментальної установки, яка імітує ється кресленням: мийну машину, рідина рухалась в камері зі швидкіна Фіг.1 Зображені патрубки об'єднані каместю від 2,5 до 3,5м/с. Нагнітачем рідини був відцерою. нтровий насос продуктивністю до 5т/г і потужністю Заявлена корисна модель здійснюється таким двигуна 1,5кВт. Кількість повітря, що засмоктувачином. лось у камеру, дорівнювала від 1,2 до 1,7м повітря Через два патрубки 1 і 4 розташованих посліу хвилину на площі 1 м дзеркала рідини у ванні. довно і один навпроти одного, які мають між собою Порівняно з барботуванням стисненим повітрям, проміжок, та поєднані спільною камерою 3, пропувитрати потужності менші приблизно в два рази. скають з достатньо великою швидкістю рідину. Запропонований спосіб барботування рідини Камера поєднана з зовнішнім середовищем за може бути використано в будь-якій технологічній допомогою патрубка 2. При проходженні рідини лінії, яка потребує барботування або аерації або через проміжок, в камері 3 виникає зона понижезмішування. ного тиску, у яку з зовнішнього середовища засмо Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
