Дискретний фазообертач петльового типу

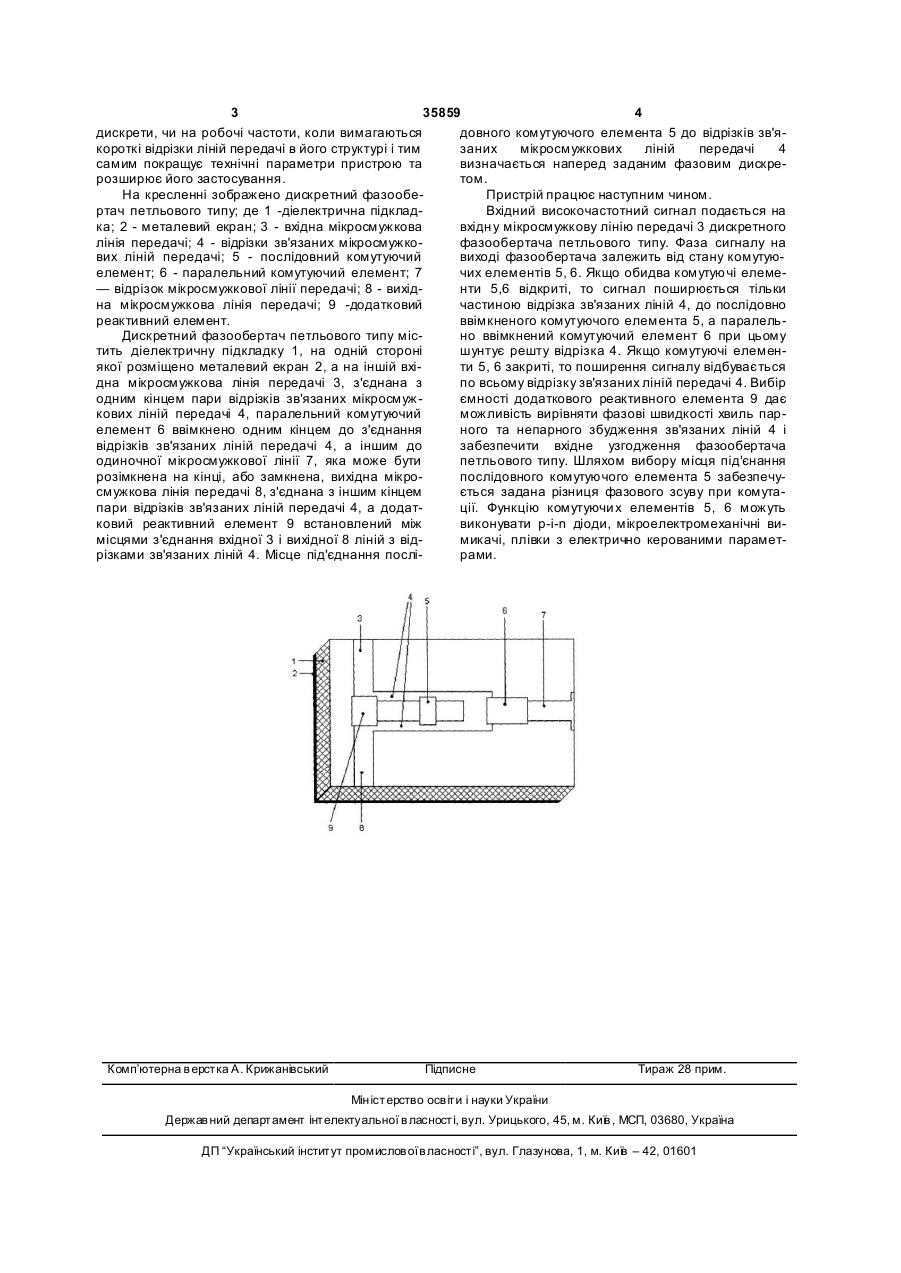

Дискретний фазообертач петльового типу, що містить діелектричну підкладку, на одній стороні якої розміщений металевий екран, а на іншій - вхідна і вихідна мікросмужкові лінії передачі, між 3 35859 4 дискрети, чи на робочі частоти, коли вимагаються довного комутуючого елемента 5 до відрізків зв'якороткі відрізки ліній передачі в його структурі і тим заних мікросмужкових ліній передачі 4 самим покращує технічні параметри пристрою та визначається наперед заданим фазовим дискрерозширює його застосування. том. На кресленні зображено дискретний фазообеПристрій працює наступним чином. ртач петльового типу; де 1 -діелектрична підкладВхідний високочастотний сигнал подається на ка; 2 - металевий екран; 3 - вхідна мікросмужкова вхідн у мікросмужкову лінію передачі 3 дискретного лінія передачі; 4 - відрізки зв'язаних мікросмужкофазообертача петльового типу. Фаза сигналу на вих ліній передачі; 5 - послідовний комутуючий виході фазообертача залежить від стану комутуюелемент; 6 - паралельний комутуючий елемент; 7 чих елементів 5, 6. Якщо обидва комутуючі елеме— відрізок мікросмужкової лінії передачі; 8 - вихіднти 5,6 відкриті, то сигнал поширюється тільки на мікросмужкова лінія передачі; 9 -додатковий частиною відрізка зв'язаних ліній 4, до послідовно реактивний елемент. ввімкненого комутуючого елемента 5, а паралельДискретний фазообертач петльового типу місно ввімкнений комутуючий елемент 6 при цьому тить діелектричну підкладку 1, на одній стороні шунтує решту відрізка 4. Якщо комутуючі елеменякої розміщено металевий екран 2, а на іншій вхіти 5, 6 закриті, то поширення сигналу відбувається дна мікросмужкова лінія передачі 3, з'єднана з по всьому відрізку зв'язаних ліній передачі 4. Вибір одним кінцем пари відрізків зв'язаних мікросмужємності додаткового реактивного елемента 9 дає кових ліній передачі 4, паралельний комутуючий можливість вирівняти фазові швидкості хвиль парелемент 6 ввімкнено одним кінцем до з'єднання ного та непарного збудження зв'язаних ліній 4 і відрізків зв'язаних ліній передачі 4, а іншим до забезпечити вхідне узгодження фазообертача одиночної мікросмужкової лінії 7, яка може бути петльового типу. Шляхом вибору місця під'єнання розімкнена на кінці, або замкнена, вихідна мікропослідовного комутуючого елемента 5 забезпечусмужкова лінія передачі 8, з'єднана з іншим кінцем ється задана різниця фазового зсуву при комутапари відрізків зв'язаних ліній передачі 4, а додатції. Функцію комутуючи х елементів 5, 6 можуть ковий реактивний елемент 9 встановлений між виконувати р-i-n діоди, мікроелектромеханічні вимісцями з'єднання вхідної 3 і вихідної 8 ліній з відмикачі, плівки з електрично керованими параметрізками зв'язаних ліній 4. Місце під'єднання послірами. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
