Цифро-аналоговий фазообертач
Номер патенту: 16431
Опубліковано: 15.08.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Цифроаналоговий фазообертач, що містить суматори, підсилювачі і елемент затримки, який відрізняється тим, що вхідний сигнал x поступає на вхід вхідного диференціального підсилювача 1, вихід якого пов'язаний з входом операційного підсилювача 2 і інверсним входом вихідного диференціального підсилювача 5, вихід операційного підсилювача 2 сполучений з входом суматора 3, вихід суматора 3 пов'язаний з входом вихідного диференціального підсилювача 5 і входом елемента затримки 4, вихід якого сполучений з другим входом суматора 3 і інверсним входом вхідного диференціального підсилювача 1.
Текст

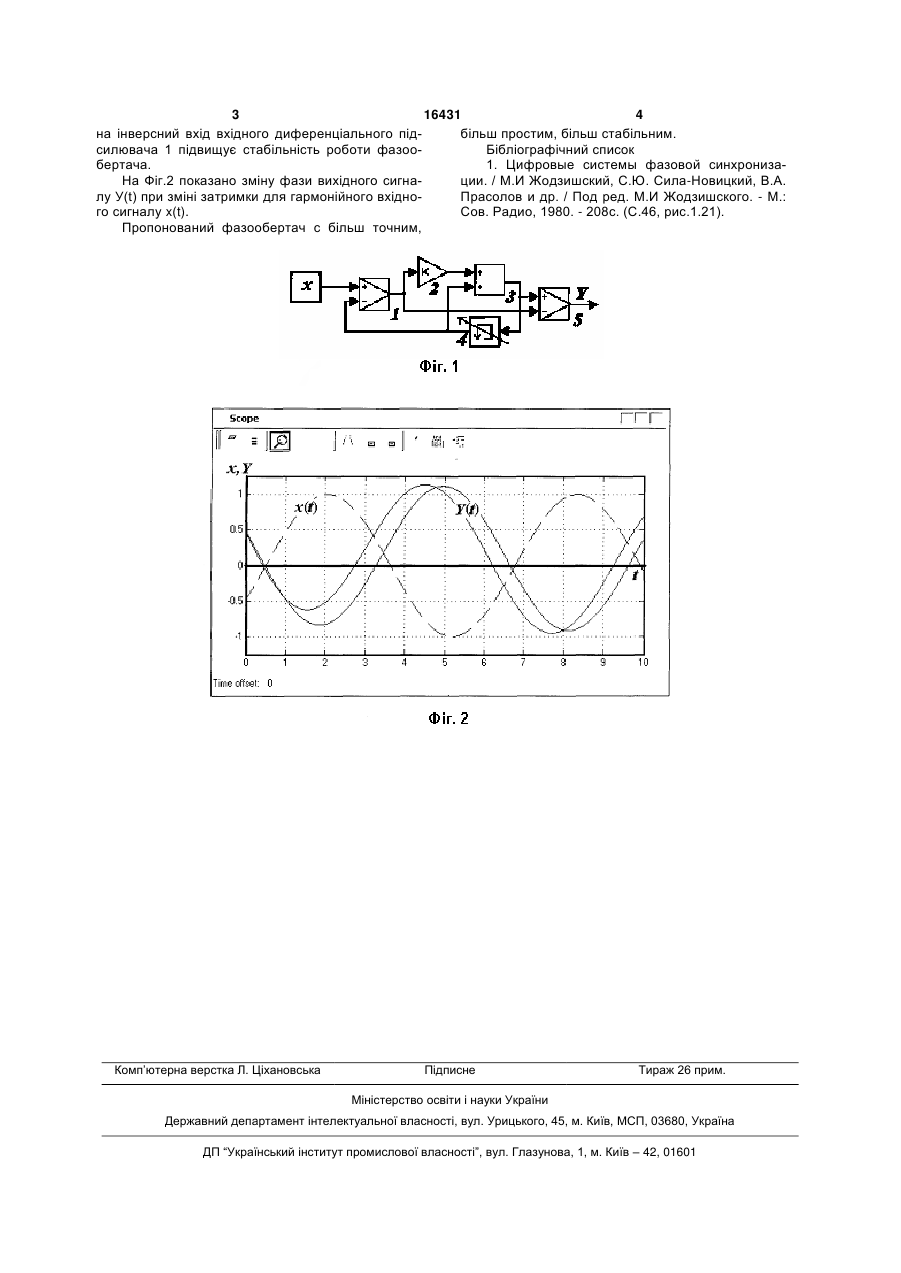

Цифроаналоговий фазообертач, що містить суматори, підсилювачі і елемент затримки, який відрізняється тим, що вхідний сигнал x надходить 3 16431 4 на інверсний вхід вхідного диференціального підбільш простим, більш стабільним. силювача 1 підвищує стабільність роботи фазооБібліографічний список бертача. 1. Цифровые системы фазовой синхронизаНа Фіг.2 показано зміну фази вихідного сигнации. / Μ.И Жодзишский, С.Ю. Сила-Новицкий, Β.Α. лу У(t) при зміні затримки для гармонійного вхідноПрасолов и др. / Под ред. М.И Жодзишского. - М.: го сигналу x(t). Сов. Радио, 1980. - 208с. (С.46, рис.1.21). Пропонований фазообертач с більш точним, Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDigital-analog phase changer
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюЦифро-аналоговый фазовращатель
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 11/02
Мітки: фазообертач, цифро-аналоговий
Код посилання
