Промивна рідина

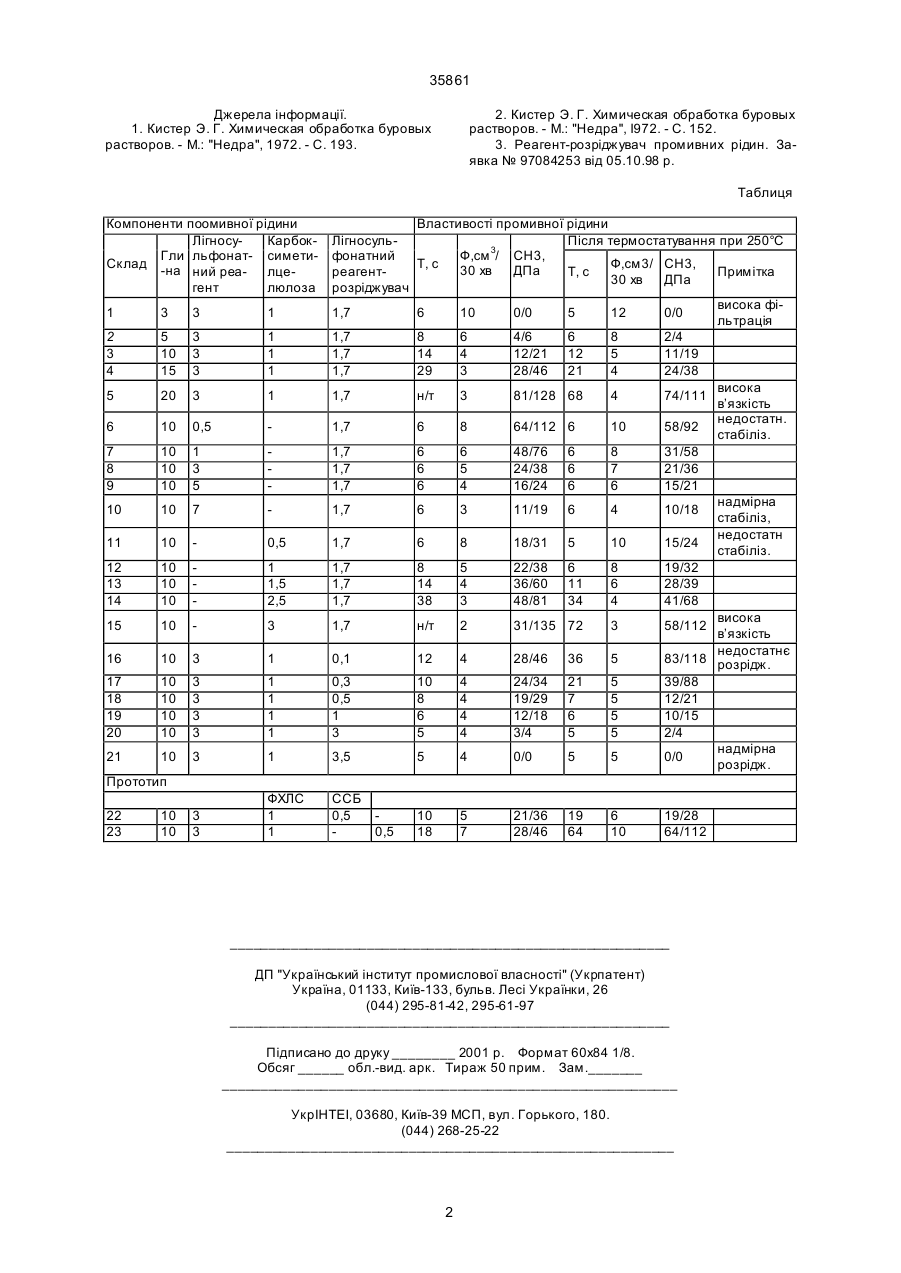

1. Промивна рідина, яка містить глину, регулятор фільтрації, понижувач в’язкості, каустичну соду і воду, яка відрізняє ться тим, що додатково містить лігносульфонатний реагент-розріджувач при такому співвідношенні інгредієнтів, мас. % в перерахунку на суху речовину: Винахід відноситься до буріння нафтових і газових свердловин, зокрема, до промивних рідин, які застосовуються під час буріння глибоких свердловин в ускладнених умовах. Відомі промивні рідини, які містять глину, понижувач фільтраціі (КМЦ, гіпан, метас, КССБ) і воду [1]. Недоліком цих промивних рідин є їх загустіння при 80°С. Відомі промивні рідини, які містять глину, понижувач фільтрації, регулятор лужності, понижувач в'язкості (ССБ, окзіл, ФХЛС) і воду [2]. Недоліком цих промивних рідин є обмеження термостійкості 100-200°С, при більш високих температурах ці рідини загустівають. Метою винаходу є створення нової промивної рідини з регульованими структурно-механічними і реологічними властивостями в інтервалі буріння з високими температурами до 250°С і аномально високими пластовими тисками. Поставлена мета вирішується тим, що промивна рідина додатково містить лігносульфонатний реагент-розріджувач при такому співвідношенні інгредієнтів, мас. % в перерахунку на суху речовину: солі заліза, марганцевокислого калію - підсилює його розріджуючу здатність, особливо в інтервалі високих та вибійних температур до 250°С і аномально-високих пластових тисків [3]. Технологія приготування промивної рідини в лабораторних умовах обумовлена в почерговому введенні компонентів в воду з подальшим перемішуванням на протязі 60 хв., на високообертовій мішалці. Приклад. Для приготування 1000 промивної рідини змішують 843 г води і 100 г бентоніту, суміш перемішують на протязі 2 годин. Після цього, в суміш вводять 30 г лігносульфонатного реагенту або 10 г КМЦ і 17 г лігносульфонатного реагентарозріджувача. Відповідно з приведеним прикладом готують різноманітні варіанти промивної рідини, які відрізняються кількісним вмістом інгредієнтів. Див. таблицю. Заявлена промивна рідина за своїм складом відрізняється від відомої введенням нового реагента-розріджувача, а також другим співвідношенням інгредієнтів. Застосування даної промивної рідини забезпечує регулювання структурно-механічних, реологічних властивостей, а також сприяє запобіганню ускладнень, що зв'язані з затяжками і прихопленнями інструменту в складних геологічних умовах буріння. глина регулятор фільтрації лігносульфонатний реагент-розріджувач вода 5 - 15; 1 - 5; 0,3 - 3; решта. Наявність в складі рeaгента-розріджувача промивної рідини - лігносульфоната технічного, глина регулятор фільтрації лігносульфонатний реагент-розріджувач вода 5 - 15; 1 - 5; 0,3 - 3; решта. (19) UA (11) 35861 (13) A 2. Промивна рідина по п. 1, яка відрізняється тим, що як регулятор фільтрації використовується карбоксометилцелюлоза або лігносульфонатний реагент для промивних рідин. 35861 Джерела інформації. 1. Кистер Э. Г. Химическая обработка буровых растворов. - М.: "Недра", 1972. - C. 193. 2. Кистер Э. Г. Химическая обработка буровых растворов. - М.: "Недра", I972. - С. 152. 3. Реагент-розріджувач промивних рідин. Заявка № 97084253 від 05.10.98 p. Таблиця Компоненти поомивної рідини ЛігносуКарбокГли льфонат- симетиСклад -на ний реалцегент люлоза 1 3 3 1 2 3 4 5 10 15 3 3 3 1 1 1 5 20 3 1 6 10 0,5 7 8 9 10 10 10 1 3 5 10 10 7 11 10 0,5 12 13 14 10 10 10 1 1,5 2,5 15 10 3 16 10 3 1 17 18 19 20 10 10 10 10 3 3 3 3 1 1 1 1 21 10 3 1 3 3 ФХЛС 1 1 Властивості промивної рідини ЛігносульПісля термостатування при 250°С фонатний Ф,см 3/ CH3, Т, с Ф,см3/ СН3, 30 хв ДПа реагентТ, с Примітка 30 хв ДПа розріджувач висока фі1,7 6 10 0/0 5 12 0/0 льтрація 1,7 8 6 4/6 6 8 2/4 1,7 14 4 12/21 12 5 11/19 1,7 29 3 28/46 21 4 24/38 висока 1,7 н/т 3 81/128 68 4 74/111 в’язкість недостатн. 1,7 6 8 64/112 6 10 58/92 стабіліз. 1,7 6 6 48/76 6 8 31/58 1,7 6 5 24/38 6 7 21/36 1,7 6 4 16/24 6 6 15/21 надмірна 1,7 6 3 11/19 6 4 10/18 стабіліз, недостатн 1,7 6 8 18/31 5 10 15/24 стабіліз. 1,7 8 5 22/38 6 8 19/32 1,7 14 4 36/60 11 6 28/39 1,7 38 3 48/81 34 4 41/68 висока 1,7 н/т 2 31/135 72 3 58/112 в’язкість недостатнє 0,1 12 4 28/46 36 5 83/118 розрідж. 0,3 10 4 24/34 21 5 39/88 0,5 8 4 19/29 7 5 12/21 1 6 4 12/18 6 5 10/15 3 5 4 3/4 5 5 2/4 надмірна 3,5 5 4 0/0 5 5 0/0 розрідж. Прототип 22 23 10 10 ССБ 0,5 0,5 10 18 5 7 21/36 28/46 19 64 6 10 19/28 64/112 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
