Промивна головка

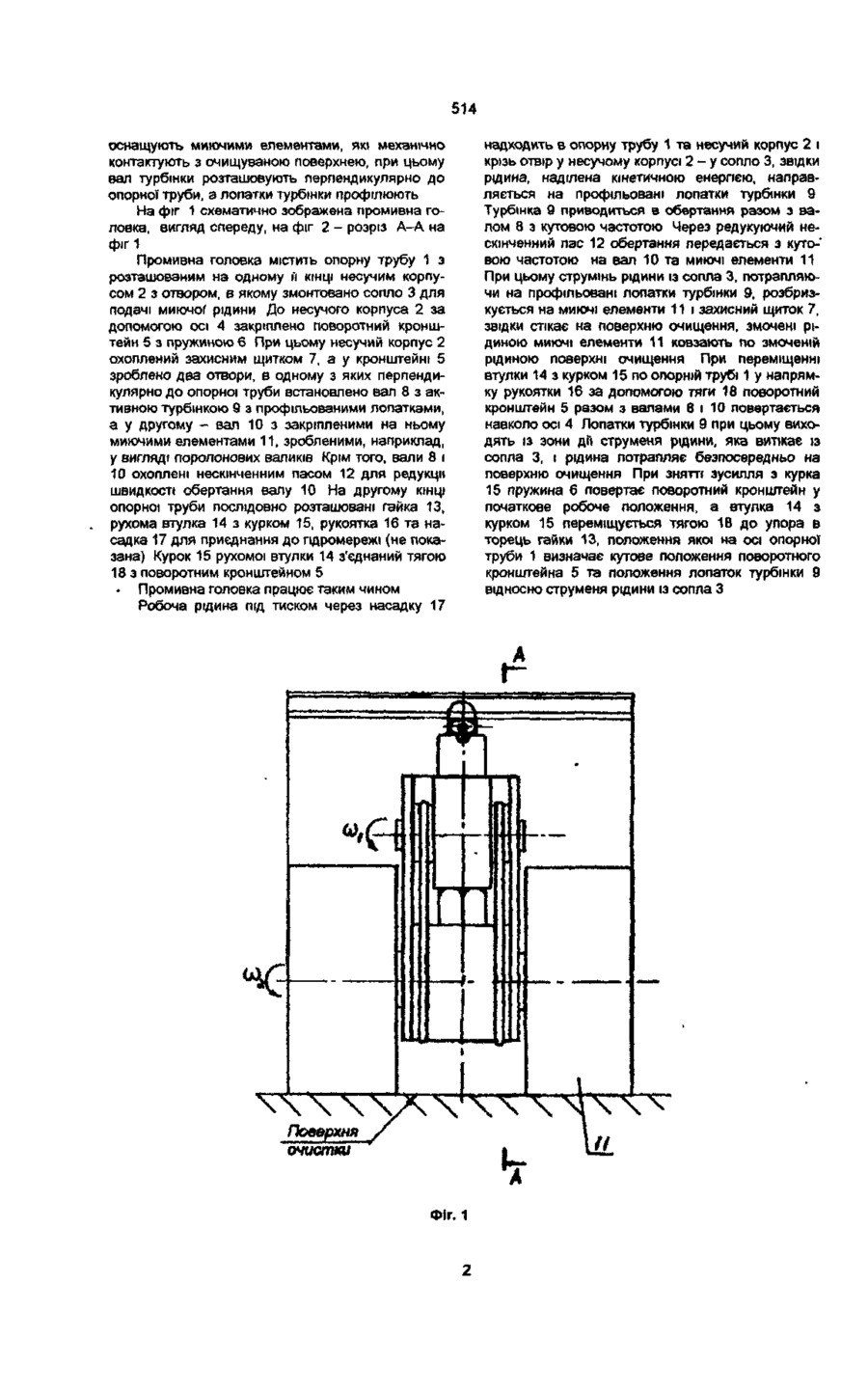

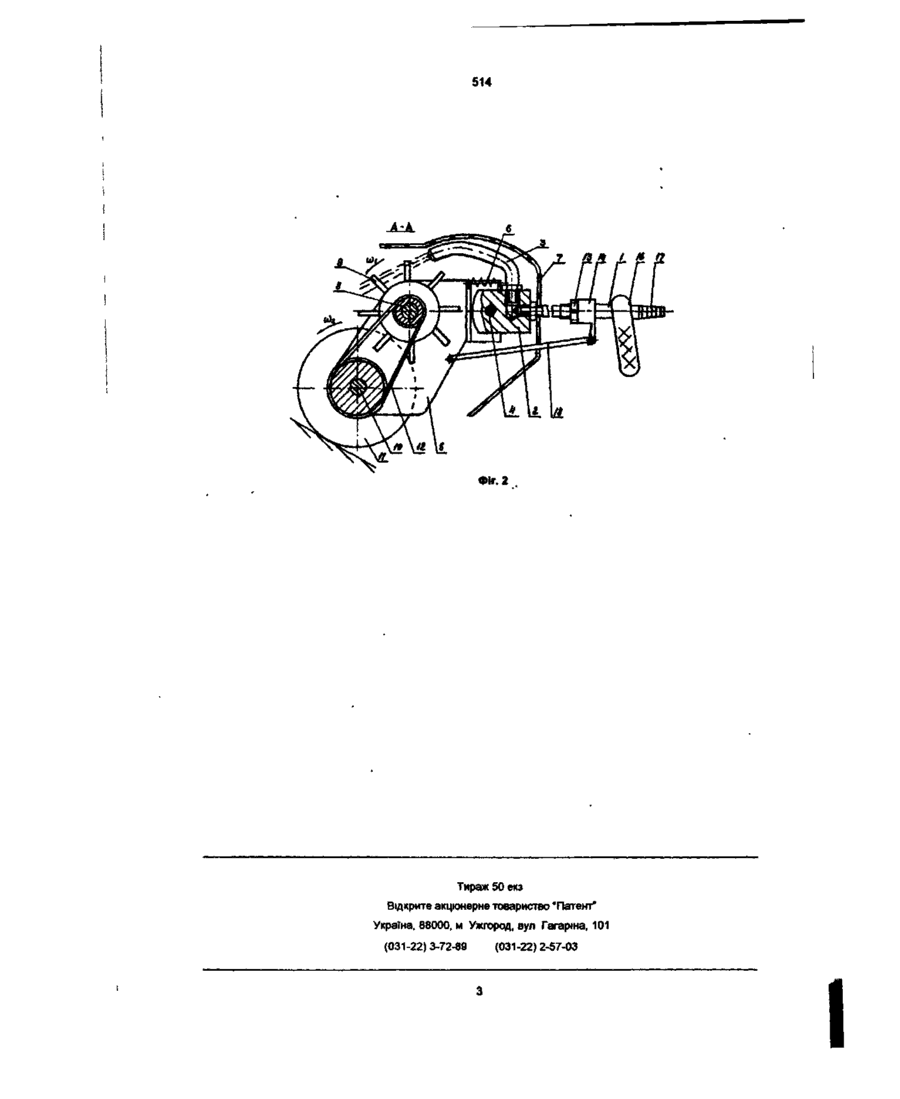

Промивна головка, що містить змонтований Корисна модель належить до засобів технічного обслуговування і може бути використана для очистки транспортних засобів, вікон та облицювальних панелей житлових та виробничих приміщень Відома конвеєрна мийка автомобілів, що містить стріли, кожна з яких встановлена з можливістю зворотньо-поступального переміщення вздовж конвеєра, а також містить стрілу, що переміщується по висоті поперек руху конвейєра, при цьому на кожній з стріл розміщені з можливістю зворотньо-поступального переміщення рідинні форсунки (Акцептов заявка ФРН № 3211482, кл В 60 S 3/09, 1983) Недоліком таких мийок є ьеефективна очистка нею забруднених поверхонь через те, що мийка здійснюється виключно струменем рідини, що подається з форсунки Відомий також спосіб мийки автомобілів, який реалізується за допомогою стаціонарного розміщення пристрою, що містить миючі елементи, два з яких виконані у вигляді розташованих на вертикальних осях з можливістю обертання щіток, а третій змонтовано з можливістю руху вздовж очищувальної поверхні, а також її копіювання шляхом підтискування миючих елементів за допомогою противаг, при цьому пристрій містить також сопло для подачі води, який розташовано з можливістю руху разом з миючим органом (Заявка Великобританії № 2110176, кл В 60 S 3/04, 1983) Недоліком такого пристрою є конструктивна складність і однофункцюнальність застосування, а саме можливість використання його виключно для мийки автомобілів, тому що пристрій розташовано стаціонарно Найбільш близькою за технічною суттю до промивної головки, яка заявляється як корисна на опорній трубі поворотний механізм, який включає турбіну, з'єднану з редуктором, а також сопла, яка відрізняється тим, що вона додатково оснащена миючими елементами, які механічно контактують з очищуваною поверхнею, при цьому вал турбінки розташовано перпендикулярно до опорної труби, а лопатки турбінки профільовано модель, є промивна головка, що містить змонтований на опорній трубі поворотний механізм, який включає турбінку, з'єднану з редуктором, а також встановлені на поворотному корпусі сопла з механізмом їх поворота, при цьому механізм поворота сопел складається з взаємодіючих між собою секторного колеса, жорстко з'єднаного з соплами, і хитної серги з кулісним вирізом і ступінчастим зубом, що жорстко зв'язана з поворотним корпусом сопел, та охоплюючий ексцентрик, який жорсто закріплений на опорній трубі (Авт св СРСР № 279693, кл В 60 S 3/00, 1970) Суттєвим недоліком такої промивної головки є те, що в її конструкції не передбачено робочого органу для безпосереднього контакту з поверхнею, що обробляється Мийка очищувальної поверхні здійснюється тільки струменем рідини, що подається під тиском, і тому не забезпечує високоякісного очищення поверхні, особливо, у разі наявності не тільки плям бруду, а і налипання товстого шару бруду (наприклад, засохлого дорожнього бруду) Суттєвим недоліком цієї конструкції промивної головки є підвищені витрати рідини через необхідність іТ подання роздільно на турбінку і миючий елемент (сопло) В основу корисної моделі поставлене завдання у ВІДОМІЙ промивній головці шляхом зміни П конструкції отримати технічний результат, що виражається в підвищенні ступеня очищення при одночасному зниженні витрати миючої рідини Завдання вирішується таким чином У ВІДОМІЙ промивній головці, яка містить змонтований на опорній трубі поворотний механізм, який включає турбінку, з'єднану з редуктором, а також сопла, згідно з запропонованою корисною моделлю промивну головку додатково ID 514 оснащують миючими елементами, які механічно контактують з очищуваною поверхнею, при цьому вал турбінки розташовують перпендикулярно до опорної труби, а лопатки турбінки профілюють На фіг 1 схематично зображена промивна головка, вигляд спереду, на фіг 2 - розріз А-А на фіг1 Промивна головка містить опорну трубу 1 з розташованим на одному ft КІНЦІ несучим корпусом 2 з отвором, в якому змонтовано сопло 3 для подачі миючої рідини До несучого корпуса 2 за допомогою осі 4 закріплено поворотний кронштейн 5 з пружиною 6 При цьому несучий корпус 2 охоплений захисним щитком 7, а у кронштейні 5 зроблено два отвори, в одному з яких перпендикулярно до опорної труби встановлено вал 8 з активною турбінкою 9 з профільованими лопатками, а у другому - вал 10 з закріпленими на ньому миючими елементами 11, зробленими, наприклад, у вигляді поролонових валиків Крім того, вали 8 і 10 охоплені нескінченним пасом 12 для редукції швидкості обертання валу 10 На другому юнці опорної труби послідовно розташовані гайка 13, рухома втулка 14 з курком 15, рукоятка 16 та насадка 17 для приєднання до гідромереж» (не показана) Курок 15 рухомої втулки 14 з'єднаний тягою 18 з поворотним кронштейном 5 Промивна головка працює таким чином Робоча рідина під тиском через насадку 17 очистки ФІГ. 1 надходить в опорну трубу 1 та несучий корпус 2 і крізь отвір у несучому корпусі 2 - у сопло 3, звідки рідина, наділена кінетичною енергією, направляється на профільовані лопатки турбінки 9 Турбінка 9 приводиться в обертання разом з валом 8 з кутовою частотою Через редукуючий нескінченний пас 12 обертання передається з кутовою частотою на вал 10 та миючі елементи 11 При цьому струмінь рідини із сопла 3, потрапляючи на профільовані лопатки турбінки 9, розбризкується на миючі елементи 11 і захисний щиток 7, звідки стікає на поверхню очищення, змочені рідиною миючі елементи 11 ковзають по змоченій рідиною поверхні очищення При переміщенні втулки 14 з курком 15 по опорній трубі 1 у напрямку рукоятки 16 за допомогою тяги 18 поворотний кронштейн 5 разом з валами 8 і 10 повертається навколо осі 4 Лопатки турбінки 9 при цьому виходять із зони дп струменя рідини, яка витікає із сопла 3, і рідина потрапляє безпосередньо на поверхню очищення При знятті зусилля з курка 15 пружина 6 повертає поворотний кронштейн у початкове робоче положення, а втулка 14 з курком 15 переміщується тягою 18 до упора в торець гайки 13, положення якої на осі опорної труби 1 визначає кутове положення поворотного кронштейна 5 та положення лопаток турбінки 9 відносно струменя рідини із сопла З 514 Фіг. 2 Тираж 50 екз Відкрите акцюнерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
