Самоочисний плівковий конденсатор

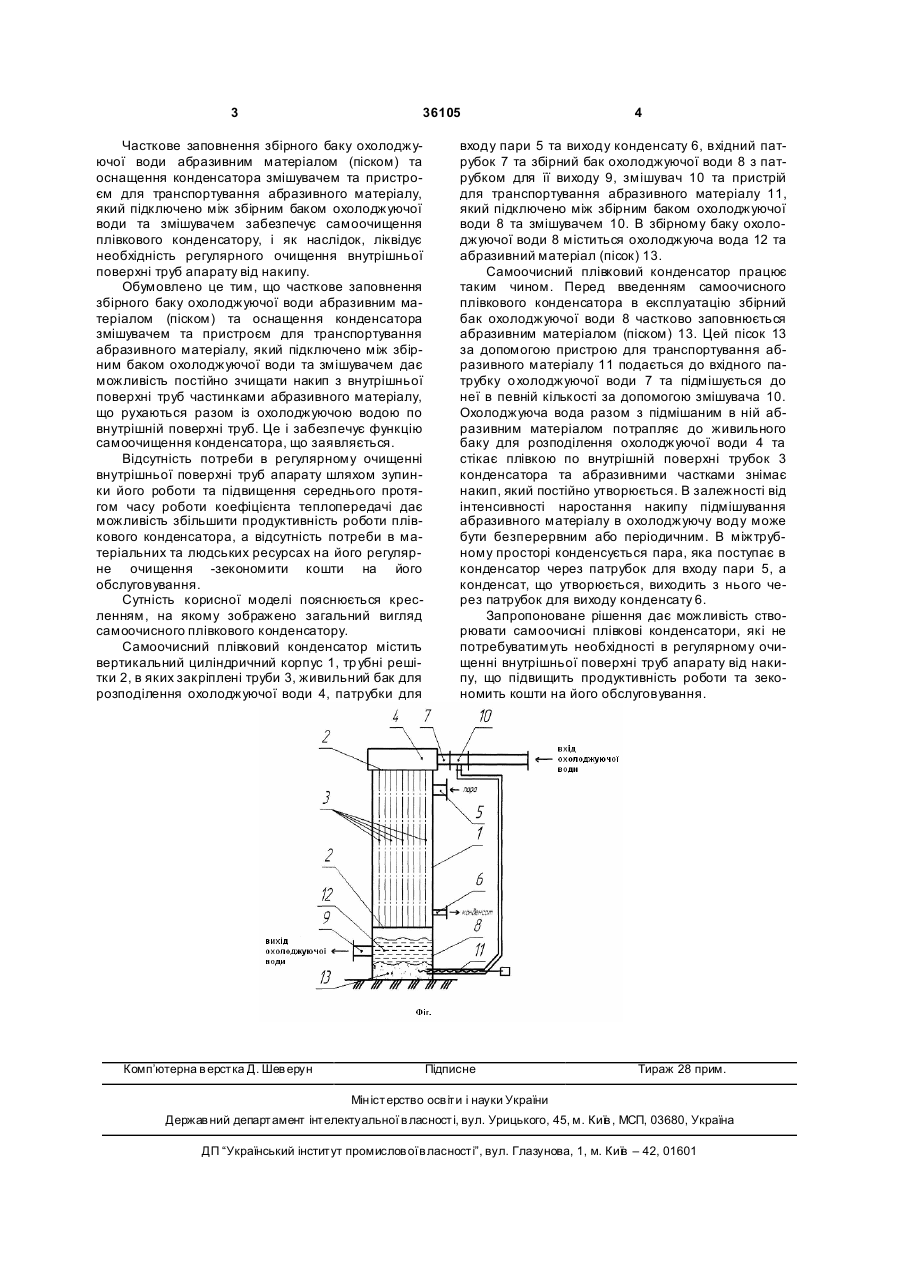

Самоочисний плівковий конденсатор, що містить вертикальний циліндричний корпус, трубні 3 36105 Часткове заповнення збірного баку охолоджуючої води абразивним матеріалом (піском) та оснащення конденсатора змішувачем та пристроєм для транспортування абразивного матеріалу, який підключено між збірним баком охолоджуючої води та змішувачем забезпечує самоочищення плівкового конденсатору, і як наслідок, ліквідує необхідність регулярного очищення внутрішньої поверхні труб апарату від накипу. Обумовлено це тим, що часткове заповнення збірного баку охолоджуючої води абразивним матеріалом (піском) та оснащення конденсатора змішувачем та пристроєм для транспортування абразивного матеріалу, який підключено між збірним баком охолоджуючої води та змішувачем дає можливість постійно зчищати накип з внутрішньої поверхні труб частинками абразивного матеріалу, що рухаються разом із охолоджуючою водою по внутрішній поверхні труб. Це і забезпечує функцію самоочищення конденсатора, що заявляється. Відсутність потреби в регулярному очищенні внутрішньої поверхні труб апарату шляхом зупинки його роботи та підвищення середнього протягом часу роботи коефіцієнта теплопередачі дає можливість збільшити продуктивність роботи плівкового конденсатора, а відсутність потреби в матеріальних та людських ресурсах на його регулярне очищення -зекономити кошти на його обслуговування. Сутність корисної моделі пояснюється кресленням, на якому зображено загальний вигляд самоочисного плівкового конденсатору. Самоочисний плівковий конденсатор містить вертикальний циліндричний корпус 1, тр убні решітки 2, в яких закріплені труби 3, живильний бак для розподілення охолоджуючої води 4, патрубки для Комп’ютерна в ерстка Д. Шев ерун 4 входу пари 5 та виходу конденсату 6, вхідний патрубок 7 та збірний бак охолоджуючої води 8 з патрубком для її виходу 9, змішувач 10 та пристрій для транспортування абразивного матеріалу 11, який підключено між збірним баком охолоджуючої води 8 та змішувачем 10. В збірному баку охолоджуючої води 8 міститься охолоджуюча вода 12 та абразивний матеріал (пісок) 13. Самоочисний плівковий конденсатор працює таким чином. Перед введенням самоочисного плівкового конденсатора в експлуатацію збірний бак охолоджуючої води 8 частково заповнюється абразивним матеріалом (піском) 13. Цей пісок 13 за допомогою пристрою для транспортування абразивного матеріалу 11 подається до вхідного патрубку о холоджуючої води 7 та підмішується до неї в певній кількості за допомогою змішувача 10. Охолоджуюча вода разом з підмішаним в ній абразивним матеріалом потрапляє до живильного баку для розподілення охолоджуючої води 4 та стікає плівкою по внутрішній поверхні трубок 3 конденсатора та абразивними частками знімає накип, який постійно утворюється. В залежності від інтенсивності наростання накипу підмішування абразивного матеріалу в охолоджуючу воду може бути безперервним або періодичним. В міжтрубному просторі конденсується пара, яка поступає в конденсатор через патрубок для входу пари 5, а конденсат, що утворюється, виходить з нього через патрубок для виходу конденсату 6. Запропоноване рішення дає можливість створювати самоочисні плівкові конденсатори, які не потребуватимуть необхідності в регулярному очищенні внутрішньої поверхні труб апарату від накипу, що підвищить продуктивність роботи та зекономить кошти на його обслуговування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
