Склад для високотемпературного захисного покриття

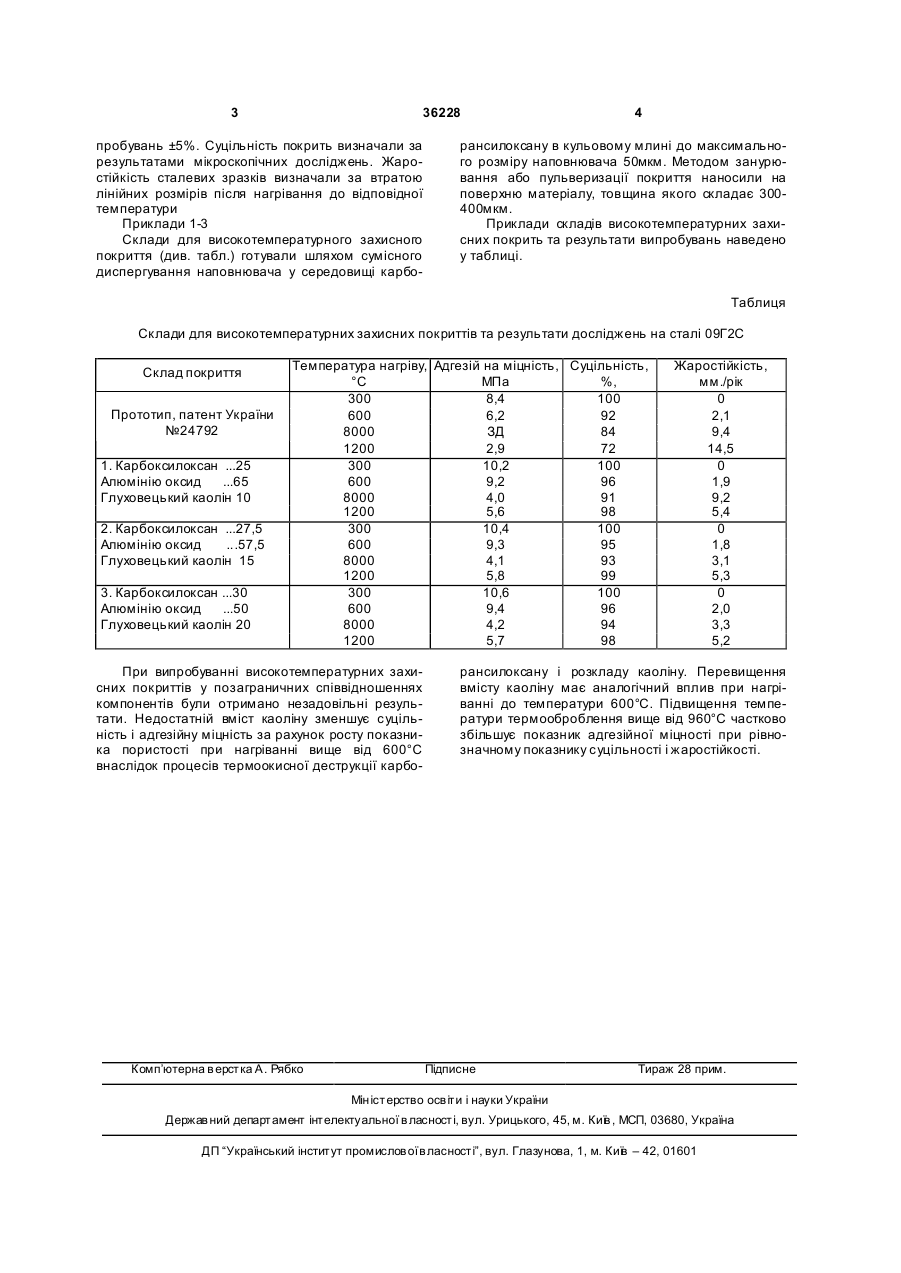

Склад для високотемпературного захисного покриття, що містить алюмінію оксид і полісилоксановий компонент, який відрізняється тим, що як полісилоксановий компонент використано карборансилоксановий лак і додатково - Глухо вецький каолін, при наступному співвідношенні компонентів, мас. %: карборансилоксановий лак 25-30 алюмінію оксид 50-65 Глуховецький каолін 10-20. (19) (21) u200800031 (22) 02.01.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ГИВЛЮД МИКОЛА МИКОЛАЙОВИЧ, UA, ЄМЧЕНКО ІРИНА ВОЛОДИМИРІВН А, UA, ГУЦУЛЯК ЮРІЙ ВАСИЛЬОВИЧ, UA, БАШИНСЬКИЙ ОЛЕГ ІВАНОВИЧ, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ МНС УКРАЇНИ, U A 3 36228 пробувань ±5%. Суцільність покрить визначали за результатами мікроскопічних досліджень. Жаростійкість сталевих зразків визначали за втратою лінійних розмірів після нагрівання до відповідної температури Приклади 1-3 Склади для високотемпературного захисного покриття (див. табл.) готували шляхом сумісного диспергування наповнювача у середовищі карбо 4 рансилоксану в кульовому млині до максимального розміру наповнювача 50мкм. Методом занурювання або пульверизації покриття наносили на поверхню матеріалу, товщина якого складає 300400мкм. Приклади складів високотемпературних захисних покрить та результати випробувань наведено у таблиці. Таблиця Склади для високотемпературних захисних покриттів та результати досліджень на сталі 09Г2С Склад покриття Прототип, патент України №24792 1. Карбоксилоксан ...25 Алюмінію оксид ...65 Глуховецький каолін 10 2. Карбоксилоксан ...27,5 Алюмінію оксид ...57,5 Глуховецький каолін 15 3. Карбоксилоксан ...30 Алюмінію оксид ...50 Глуховецький каолін 20 Температура нагріву, Адгезій на міцність, Суцільність, °С МПа %, 300 8,4 100 600 6,2 92 8000 ЗД 84 1200 2,9 72 300 10,2 100 600 9,2 96 8000 4,0 91 1200 5,6 98 300 10,4 100 600 9,3 95 8000 4,1 93 1200 5,8 99 300 10,6 100 600 9,4 96 8000 4,2 94 1200 5,7 98 При випробуванні високотемпературних захисних покриттів у позаграничних співвідношеннях компонентів були отримано незадовільні результати. Недостатній вміст каоліну зменшує суцільність і адгезійну міцність за рахунок росту показника пористості при нагріванні вище від 600°С внаслідок процесів термоокисної деструкції карбо Комп’ютерна в ерстка А. Рябко Жаростійкість, мм./рік 0 2,1 9,4 14,5 0 1,9 9,2 5,4 0 1,8 3,1 5,3 0 2,0 3,3 5,2 рансилоксану і розкладу каоліну. Перевищення вмісту каоліну має аналогічний вплив при нагріванні до температури 600°С. Підвищення температури термооброблення вище від 960°С частково збільшує показник адгезійної міцності при рівнозначному показнику суцільності і жаростійкості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
