Сталеполімерний анкер
Формула / Реферат
Сталеполімерний анкер, що включає металевий стержень з прокату з гвинтовим профілем, натяжну гайку з внутрішньою різзю, яка відповідає гвинтовому профілю прокату, натяжна гайка виконана з отвором, в якому встановлений стопор, який відрізняється тим, що в стержні додатково виконаний отвір, який відповідає отвору, що виконаний в натяжній гайці, при цьому стопор з торця має форму незамкненого кола.
Текст

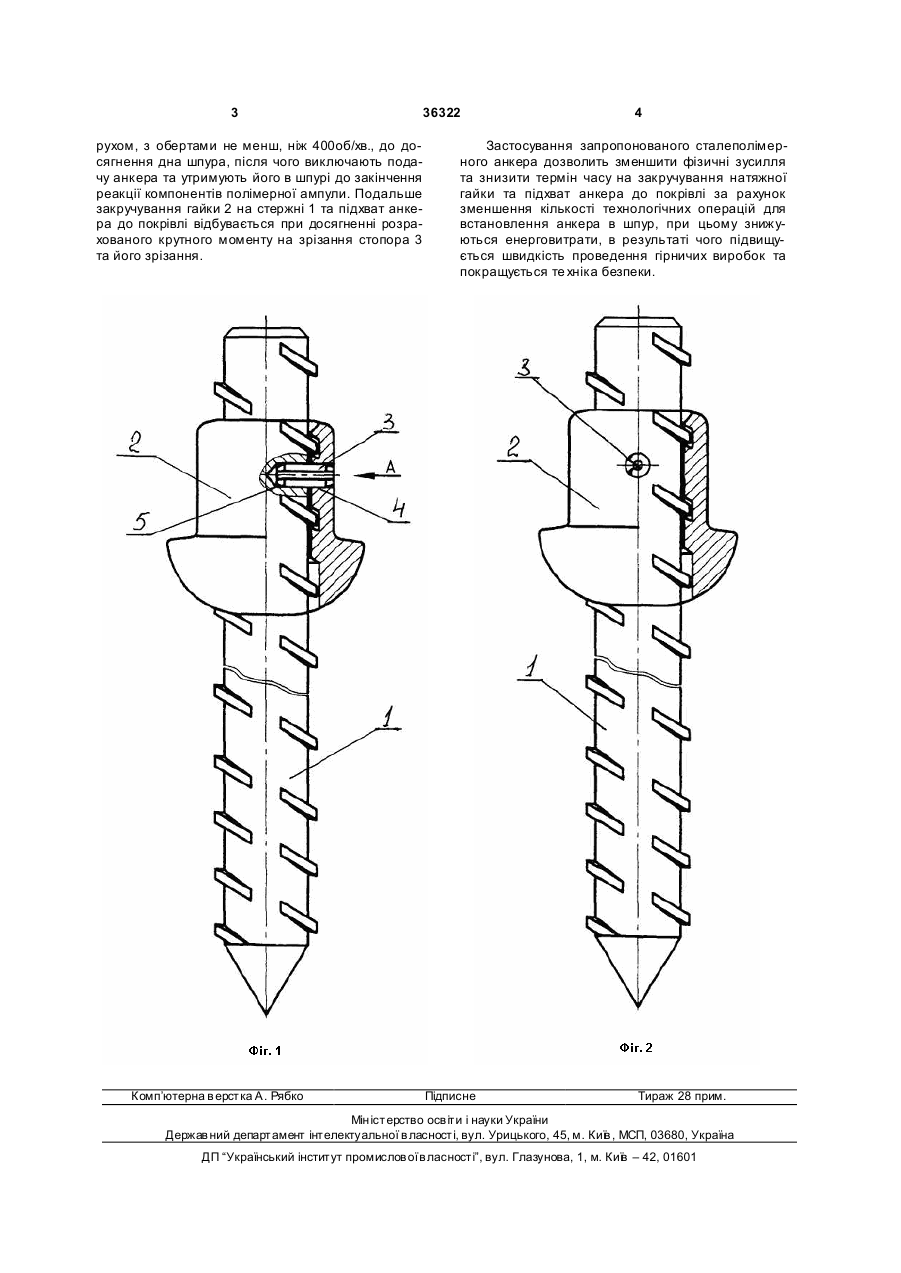

Сталеполімерний анкер, що включає металевий стержень з прокату з гвинтовим профілем, 3 рухом, з обертами не менш, ніж 400об/хв., до досягнення дна шпура, після чого виключають подачу анкера та утримують його в шпурі до закінчення реакції компонентів полімерної ампули. Подальше закручування гайки 2 на стержні 1 та підхват анкера до покрівлі відбувається при досягненні розрахованого крутного моменту на зрізання стопора 3 та його зрізання. Комп’ютерна в ерстка А. Рябко 36322 4 Застосування запропонованого сталеполімерного анкера дозволить зменшити фізичні зусилля та знизити термін часу на закручування натяжної гайки та підхват анкера до покрівлі за рахунок зменшення кількості технологічних операцій для встановлення анкера в шпур, при цьому знижуються енерговитрати, в результаті чого підвищується швидкість проведення гірничих виробок та покращується те хніка безпеки. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel-polymer anchor
Автори англійськоюAverkin Dmytro Ivanovych
Назва патенту російськоюСталеполимерный анкер
Автори російськоюАверкин Дмитрий Иванович
МПК / Мітки
МПК: E21D 21/00
Мітки: сталеполімерний, анкер
