Грунтовий анкер “ромашка”
Номер патенту: 30767
Опубліковано: 15.12.2000
Автори: Шахов Сергій Олександрович, Шахов Олександр Миколайович, Погрібний Дмитро Пилипович
Формула / Реферат
1. Грунтовий анкер, що включає тросову розтяжку і анкерні елементи, який відрізняється тим, що корпус анкера виконаний з пружного матеріалу у формі зрізаного тіла обертання, по твірній корпуса виконані прорізи, що утворюють пелюсткові елементи, нижні кінці яких з'єднані гнучкими тягами з розклинювальним якорем, на якому закріплена тросова розтяжка, що взаємодіє з тросовим захватом, встановленим у верхній частині корпуса.
2. Грунтовий анкер по п.1, який відрізняється тим, що тросовий захват взаємодіє через гнучкі тяги з рухомими коушами.
Текст

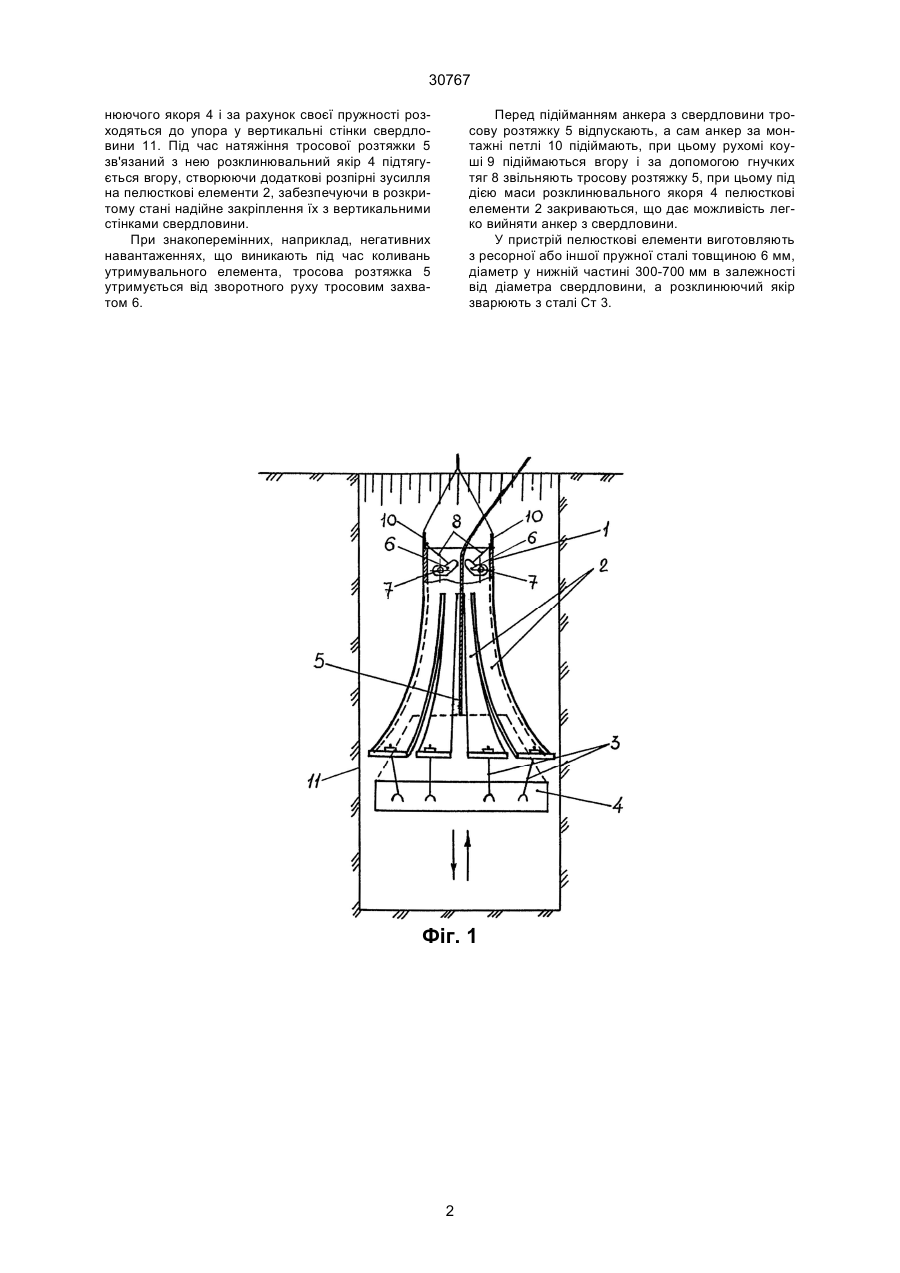

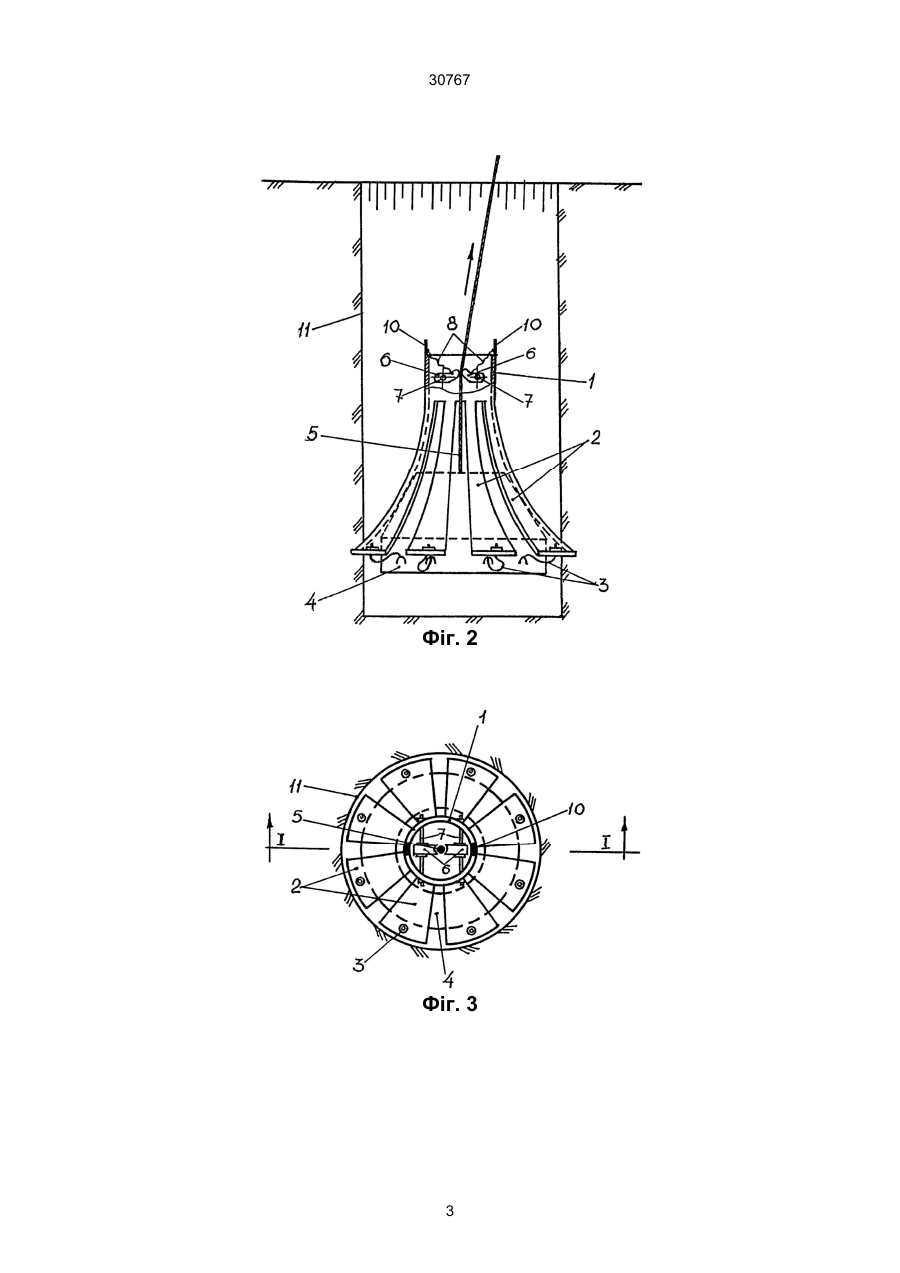

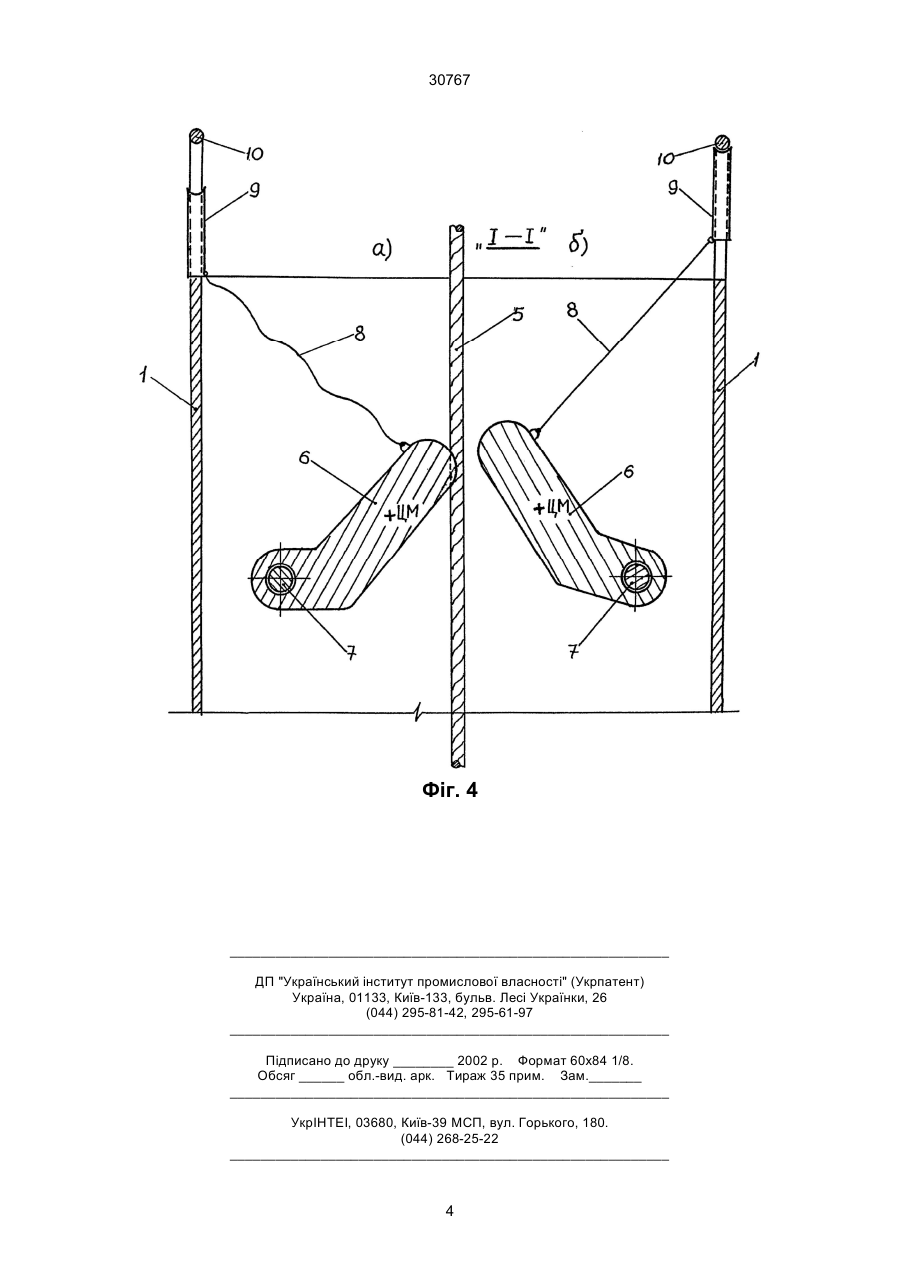

1. Грунтовий анкер, що включає тросову розтяжку і анкерні елементи, який відрізняється тим, 30767 нюючого якоря 4 і за рахунок своєї пружності розходяться до упора у вертикальні стінки свердловини 11. Під час натяжіння тросової розтяжки 5 зв'язаний з нею розклинювальний якір 4 підтягується вгору, створюючи додаткові розпірні зусилля на пелюсткові елементи 2, забезпечуючи в розкритому стані надійне закріплення їх з вертикальними стінками свердловини. При знакоперемінних, наприклад, негативних навантаженнях, що виникають під час коливань утримувального елемента, тросова розтяжка 5 утримується від зворотного руху тросовим захватом 6. Перед підійманням анкера з свердловини тросову розтяжку 5 відпускають, а сам анкер за монтажні петлі 10 підіймають, при цьому рухомі коуші 9 підіймаються вгору і за допомогою гнучких тяг 8 звільняють тросову розтяжку 5, при цьому під дією маси розклинювального якоря 4 пелюсткові елементи 2 закриваються, що дає можливість легко вийняти анкер з свердловини. У пристрій пелюсткові елементи виготовляють з ресорної або іншої пружної сталі товщиною 6 мм, діаметр у нижній частині 300-700 мм в залежності від діаметра свердловини, а розклинюючий якір зварюють з сталі Ст 3. Фіг. 1 2 30767 Фіг. 2 Фіг. 3 3 30767 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil anchor “romashka”
Автори англійськоюShakhov Oleksandr Mykolaiovych, Pogribnyi Dmytro Pulupovych, Shakhov Serhii Oleksandrovych
Назва патенту російськоюГрунтовой анкер «ромашка»
Автори російськоюШахов Александр Николаевич, Погрибный Дмитрий Филиппович, Шахов Сергей Александрович
МПК / Мітки
МПК: E02D 5/80
Мітки: ромашка, грунтовий, анкер
