Очисник головок коренеплодів від залишків гички на корені

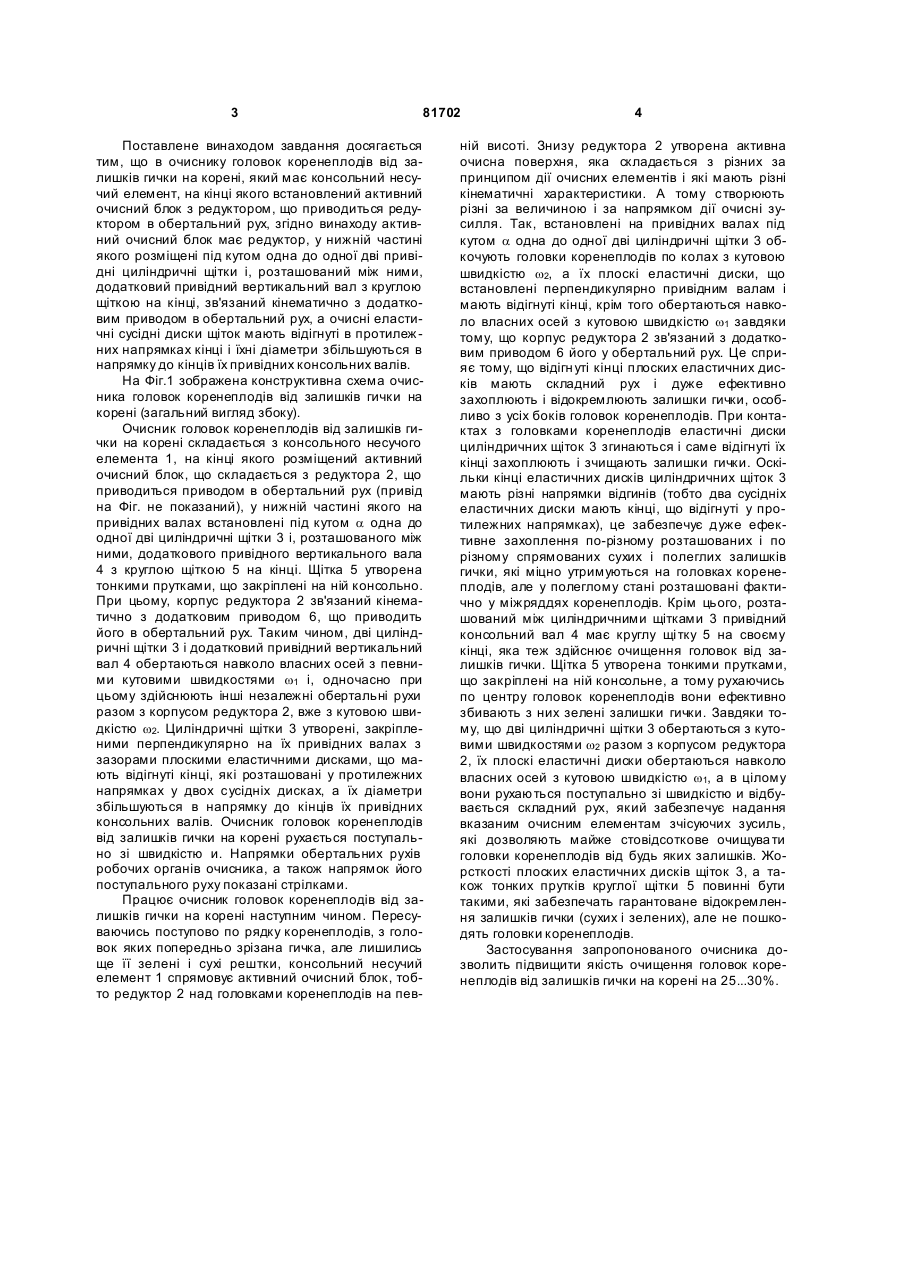

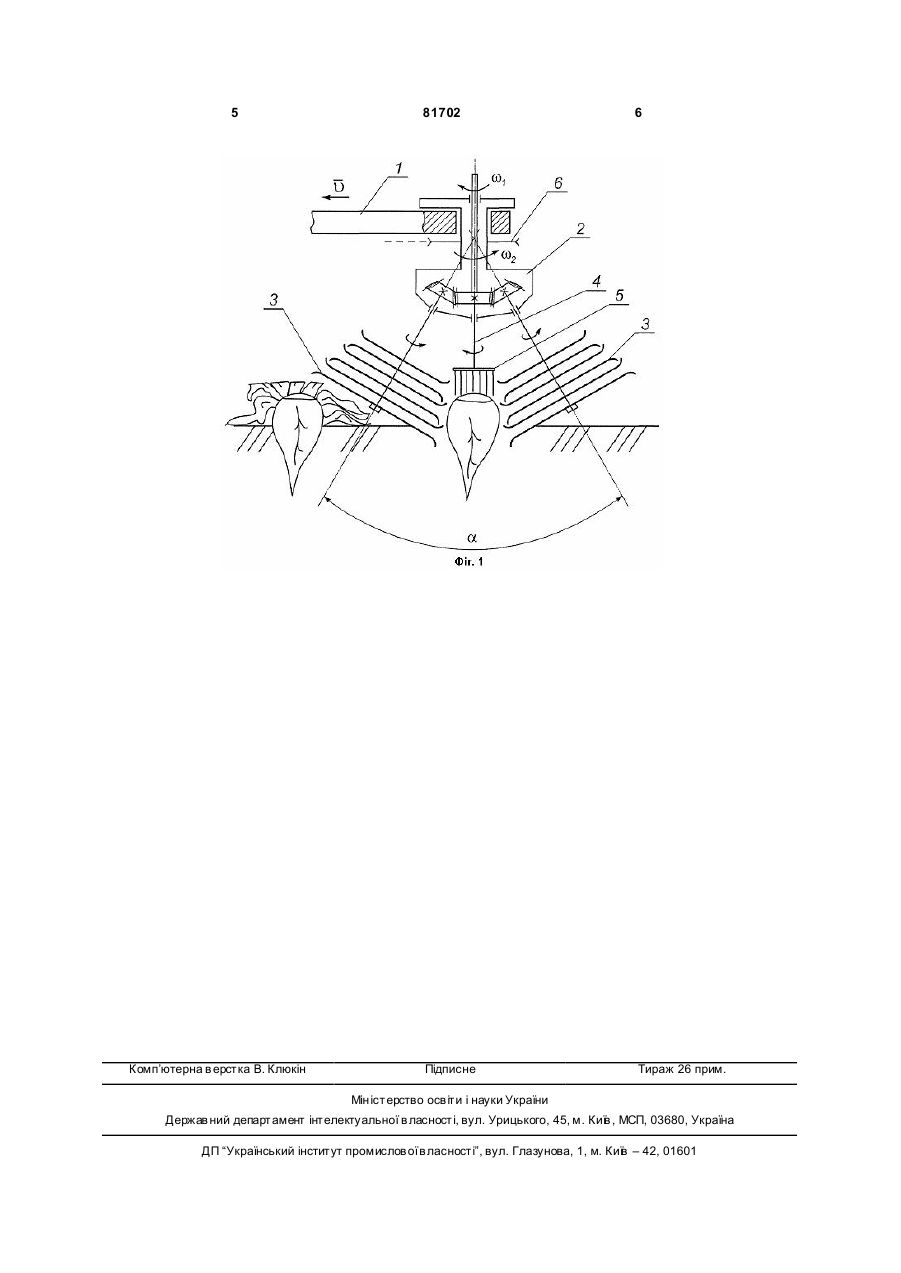

Очисник головок коренеплодів від залишків гички на корені, який має консольний несучий елемент, на кінці якого встановлений активний очисний блок з редуктором, що приводиться при 3 81702 Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички на корені, який має консольний несучий елемент, на кінці якого встановлений активний очисний блок з редуктором, що приводиться редуктором в обертальний рух, згідно винаходу активний очисний блок має редуктор, у нижній частині якого розміщені під кутом одна до одної дві привідні циліндричні щітки і, розташований між ними, додатковий привідний вертикальний вал з круглою щіткою на кінці, зв'язаний кінематично з додатковим приводом в обертальний рух, а очисні еластичні сусідні диски щіток мають відігнуті в протилеж них напрямках кінці і їхні діаметри збільшуються в напрямку до кінців їх привідних консольних валів. На Фіг.1 зображена конструктивна схема очисника головок коренеплодів від залишків гички на корені (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички на корені складається з консольного несучого елемента 1, на кінці якого розміщений активний очисний блок, що складається з редуктора 2, що приводиться приводом в обертальний рух (привід на Фіг. не показаний), у нижній частині якого на привідних валах встановлені під кутом a одна до одної дві циліндричні щітки 3 і, розташованого між ними, додаткового привідного вертикального вала 4 з круглою щіткою 5 на кінці. Щітка 5 утворена тонкими прутками, що закріплені на ній консольно. При цьому, корпус редуктора 2 зв'язаний кінематично з додатковим приводом 6, що приводить його в обертальний рух. Таким чином, дві циліндричні щітки 3 і додатковий привідний вертикальний вал 4 обертаються навколо власних осей з певними кутовими швидкостями w1 і, одночасно при цьому здійснюють інші незалежні обертальні рухи разом з корпусом редуктора 2, вже з кутовою швидкістю w2. Циліндричні щітки 3 утворені, закріпленими перпендикулярно на їх привідних валах з зазорами плоскими еластичними дисками, що мають відігнуті кінці, які розташовані у протилежних напрямках у двох сусідніх дисках, а їх діаметри збільшуються в напрямку до кінців їх привідних консольних валів. Очисник головок коренеплодів від залишків гички на корені рухається поступально зі швидкістю и. Напрямки обертальних рухів робочих органів очисника, а також напрямок його поступального руху показані стрілками. Працює очисник головок коренеплодів від залишків гички на корені наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але лишились ще її зелені і сухі рештки, консольний несучий елемент 1 спрямовує активний очисний блок, тобто редуктор 2 над головками коренеплодів на пев 4 ній висоті. Знизу редуктора 2 утворена активна очисна поверхня, яка складається з різних за принципом дії очисних елементів і які мають різні кінематичні характеристики. А тому створюють різні за величиною і за напрямком дії очисні зусилля. Так, встановлені на привідних валах під кутом a одна до одної дві циліндричні щітки 3 обкочують головки коренеплодів по колах з кутовою швидкістю w2, а їх плоскі еластичні диски, що встановлені перпендикулярно привідним валам і мають відігнуті кінці, крім того обертаються навколо власних осей з кутовою швидкістю w1 завдяки тому, що корпус редуктора 2 зв'язаний з додатковим приводом 6 його у обертальний рух. Це сприяє тому, що відігн уті кінці плоских еластичних дисків мають складний рух і дуже ефективно захоплюють і відокремлюють залишки гички, особливо з усіх боків головок коренеплодів. При контактах з головками коренеплодів еластичні диски циліндричних щіток 3 згинаються і саме відігнуті їх кінці захоплюють і зчищають залишки гички. Оскільки кінці еластичних дисків циліндричних щіток 3 мають різні напрямки відгинів (тобто два сусідніх еластичних диски мають кінці, що відігнуті у протилежних напрямках), це забезпечує дуже ефективне захоплення по-різному розташованих і по різному спрямованих сухих і полеглих залишків гички, які міцно утримуються на головках коренеплодів, але у полеглому стані розташовані фактично у міжряддях коренеплодів. Крім цього, розташований між циліндричними щітками 3 привідний консольний вал 4 має круглу щі тку 5 на своєму кінці, яка теж здійснює очищення головок від залишків гички. Щітка 5 утворена тонкими прутками, що закріплені на ній консольне, а тому рухаючись по центру головок коренеплодів вони ефективно збивають з них зелені залишки гички. Завдяки тому, що дві циліндричні щітки 3 обертаються з кутовими швидкостями w2 разом з корпусом редуктора 2, їх плоскі еластичні диски обертаються навколо власних осей з кутовою швидкістю w1, а в цілому вони рухаються поступально зі швидкістю и відбувається складний рух, який забезпечує надання вказаним очисним елементам зчісуючих зусиль, які дозволяють майже стовідсоткове очищува ти головки коренеплодів від будь яких залишків. Жорсткості плоских еластичних дисків щіток 3, а також тонких прутків круглої щітки 5 повинні бути такими, які забезпечать гарантоване відокремлення залишків гички (сухих і зелених), але не пошкодять головки коренеплодів. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 25...30%. 5 Комп’ютерна в ерстка В. Клюкін 81702 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
