Очисник головок коренеплодів від залишків гички на корені

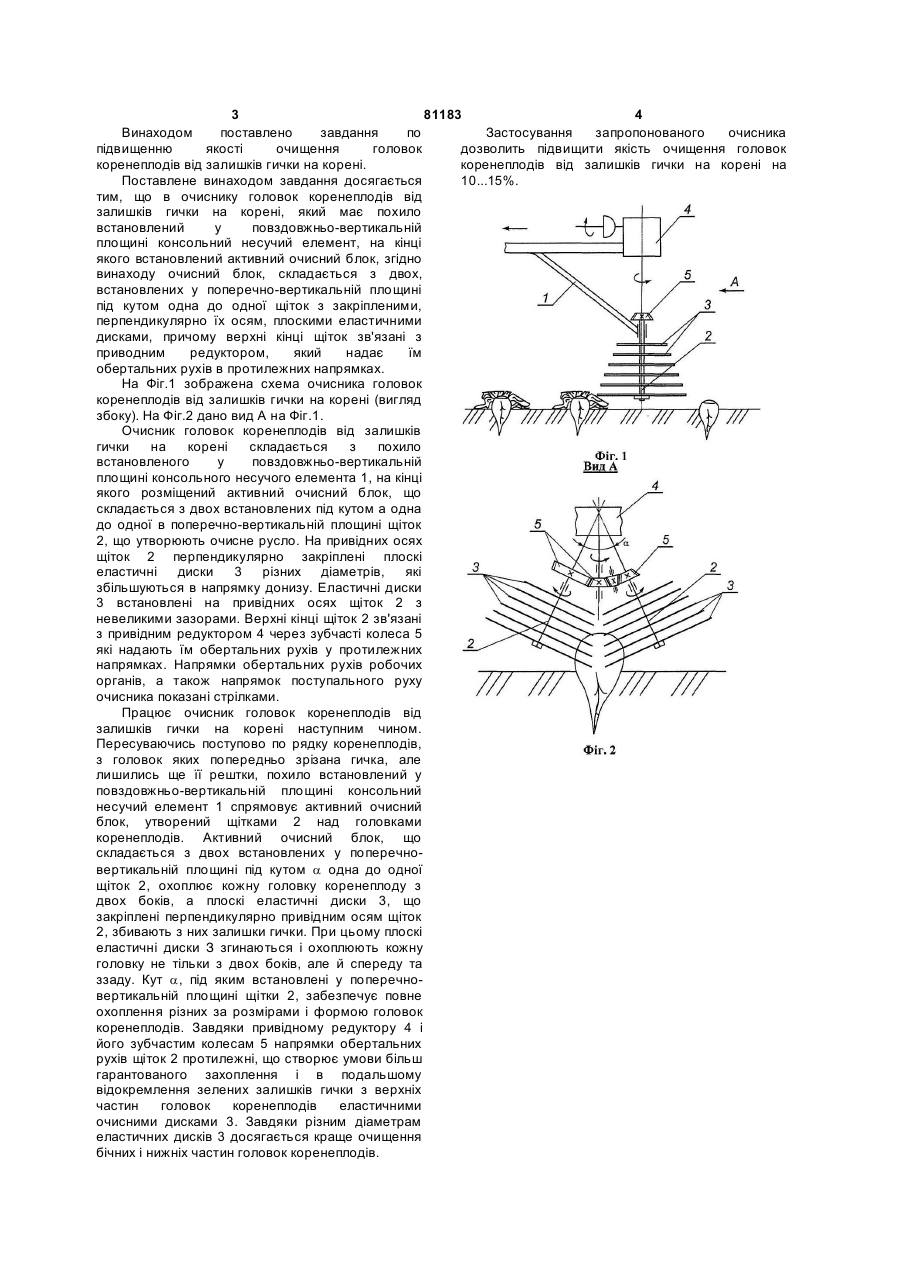

Очисник головок коренеплодів від залишків гички на корені, який має похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент, на кінці якого встановлений активний очисний блок, який відрізняється тим, що очисний блок складається з двох, встановлених у поперечно-вертикальній площині під кутом одна до одної, щіток з закріпленими перпендикулярно їх осям плоскими еластичними дисками, причому верхні кінці щіток зв'язані з приводним редуктором, який надає їм обертальних рухів в протилежних напрямках. (19) (21) a200604680 (22) 27.04.2006 (24) 10.12.2007 (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 30529, A01D23/02, 15.11.2000 SU 215641, A01D, 24.06.1968 SU 32802, A01D33/02, 24.04.1972 SU 571212, A01D23/02, 11.10.1977 SU 1436915, A01D23/02, 15.11.1988 SU 1160967, A01D23/02, 15.06.1985 SU 570339, A01D23/02, 15.09.1977 SU 1667684, A01D23/02, 07.08.1991 US 3796268, A01D31/00, 12.03.1974 3 81183 4 Застосування запропонованого очисника Винаходом поставлено завдання по дозволить підвищити якість очищення головок підвищенню якості очищення головок коренеплодів від залишків гички на корені на коренеплодів від залишків гички на корені. 10...15%. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички на корені, який має похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент, на кінці якого встановлений активний очисний блок, згідно винаходу очисний блок, складається з двох, встановлених у поперечно-вертикальній площині під кутом одна до одної щіток з закріпленими, перпендикулярно їх осям, плоскими еластичними дисками, причому верхні кінці щіток зв'язані з приводним редуктором, який надає їм обертальних рухів в протилежних напрямках. На Фіг.1 зображена схема очисника головок коренеплодів від залишків гички на корені (вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів від залишків гички на корені складається з похило встановленого у повздовжньо-вертикальній площині консольного несучого елемента 1, на кінці якого розміщений активний очисний блок, що складається з двох встановлених під кутом а одна до одної в поперечно-вертикальній площині щіток 2, що утворюють очисне русло. На привідних осях щіток 2 перпендикулярно закріплені плоскі еластичні диски 3 різних діаметрів, які збільшуються в напрямку донизу. Еластичні диски 3 встановлені на привідних осях щіток 2 з невеликими зазорами. Верхні кінці щіток 2 зв'язані з привідним редуктором 4 через зубчасті колеса 5 які надають їм обертальних рухів у протилежних напрямках. Напрямки обертальних рухів робочих органів, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички на корені наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але лишились ще її рештки, похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент 1 спрямовує активний очисний блок, утворений щітками 2 над головками коренеплодів. Активний очисний блок, що складається з двох встановлених у поперечновертикальній площині під кутом a одна до одної щіток 2, охоплює кожну головку коренеплоду з двох боків, а плоскі еластичні диски 3, що закріплені перпендикулярно привідним осям щіток 2, збивають з них залишки гички. При цьому плоскі еластичні диски З згинаються і охоплюють кожну головку не тільки з двох боків, але й спереду та ззаду. Кут a, під яким встановлені у поперечновертикальній площині щітки 2, забезпечує повне охоплення різних за розмірами і формою головок коренеплодів. Завдяки привідному редуктору 4 і його зубчастим колесам 5 напрямки обертальних рухів щіток 2 протилежні, що створює умови більш гарантованого захоплення і в подальшому відокремлення зелених залишків гички з верхніх частин головок коренеплодів еластичними очисними дисками 3. Завдяки різним діаметрам еластичних дисків 3 досягається краще очищення бічних і нижніх частин головок коренеплодів.
