Композиція для виготовлення проникного шамотного матеріалу

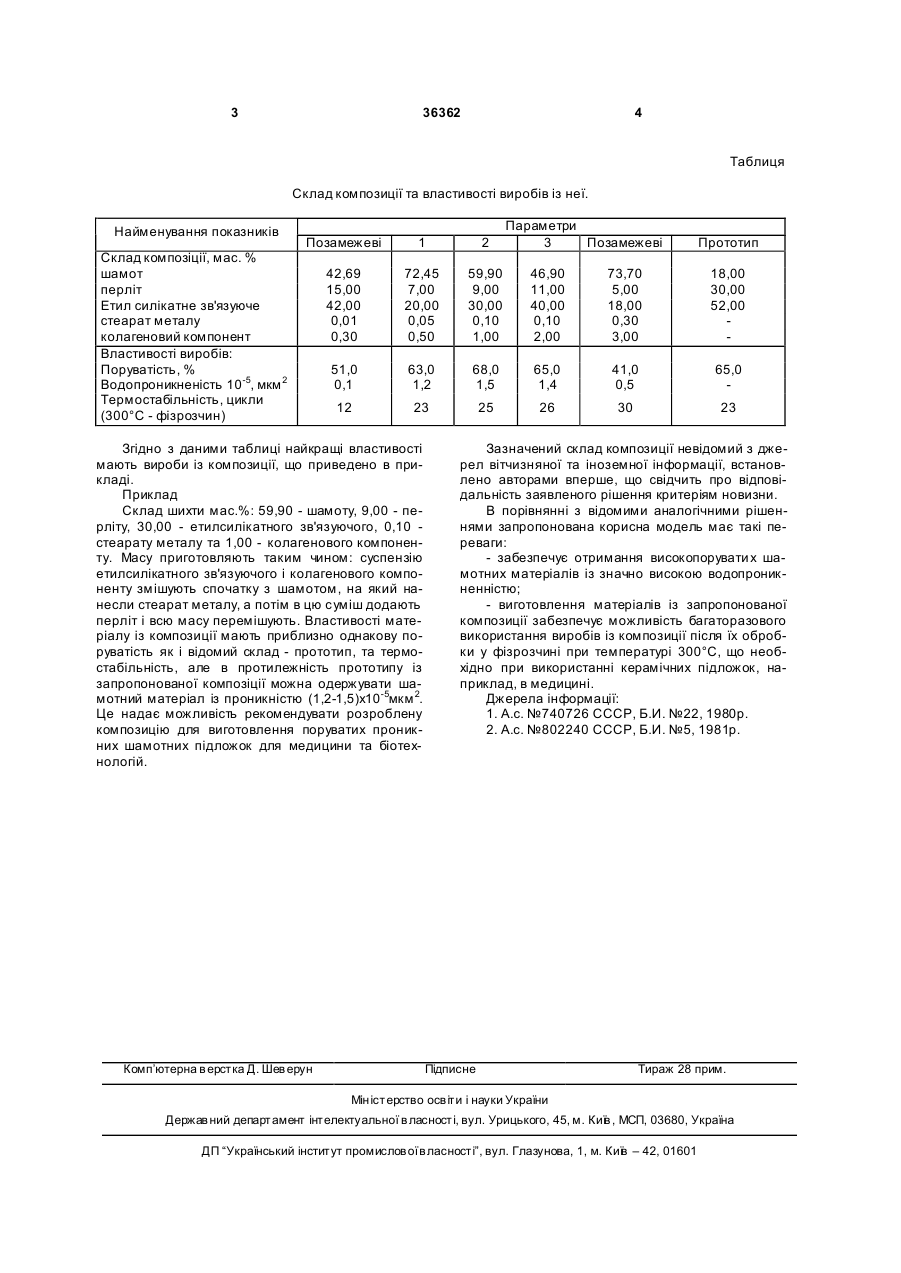

Композиція для виготовлення проникного шамотного матеріалу, яка включає шамот, перліт, етилсилікатне зв'язуюче, яка відрізняється тим, що додатково містить стеарат металу та колагеновий компонент при такому співвідношенні, мас. %: перліт 7,0-11,0 етилсилікатне зв'язуюче 20,0-40,0 стеарат металу 0,05-0,1 колагеновий компонент 0,5-2,0 шамот решта. (19) (21) u200805787 (22) 05.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) СЕМЧЕНКО ГАЛИНА ДМИТРІВН А, U A, НІКОЛАЄНКО ВЕРОНІКА МИКОЛАЄВН А, U A, КОБЕЦЬ НАТАЛІЯ ЮРІЇВН А, UA, ТИЩЕНКО СЕРГІЙ ВАСИЛЬОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36362 4 Таблиця Склад композиції та властивості виробів із неї. Найменування показників Параметри 3 Позамежеві Позамежеві 1 2 42,69 15,00 42,00 0,01 0,30 72,45 7,00 20,00 0,05 0,50 59,90 9,00 30,00 0,10 1,00 46,90 11,00 40,00 0,10 2,00 73,70 5,00 18,00 0,30 3,00 18,00 30,00 52,00 51,0 0,1 63,0 1,2 68,0 1,5 65,0 1,4 41,0 0,5 65,0 12 23 25 26 30 23 Склад композіції, мас. % шамот перліт Етил силікатне зв'язуюче стеарат металу колагеновий компонент Властивості виробів: Поруватість, % Водопроникненість 10-5, мкм 2 Термостабільність, цикли (300°С - фізрозчин) Згідно з даними таблиці найкращі властивості мають вироби із композиції, що приведено в прикладі. Приклад Склад шихти мас.%: 59,90 - шамоту, 9,00 - перліту, 30,00 - етилсилікатного зв'язуючого, 0,10 стеарату металу та 1,00 - колагенового компоненту. Масу приготовляють таким чином: суспензію етилсилікатного зв'язуючого і колагенового компоненту змішують спочатку з шамотом, на який нанесли стеарат металу, а потім в цю суміш додають перліт і всю масу перемішують. Властивості матеріалу із композиції мають приблизно однакову поруватість як і відомий склад - прототип, та термостабільність, але в протилежність прототипу із запропонованої композіції можна одержувати шамотний матеріал із проникністю (1,2-1,5)х10-5мкм 2. Це надає можливість рекомендувати розроблену композицію для виготовлення поруватих проникних шамотних підложок для медицини та біотехнологій. Комп’ютерна в ерстка Д. Шев ерун Прототип Зазначений склад композиції невідомий з джерел вітчизняної та іноземної інформації, встановлено авторами вперше, що свідчить про відповідальність заявленого рішення критеріям новизни. В порівнянні з відомими аналогічними рішеннями запропонована корисна модель має такі переваги: - забезпечує отримання високопорувати х шамотних матеріалів із значно високою водопроникненністю; - виготовлення матеріалів із запропонованої композиції забезпечує можливість багаторазового використання виробів із композиції після їх обробки у фізрозчині при температурі 300°С, що необхідно при використанні керамічних підложок, наприклад, в медицині. Джерела інформації: 1. А.с. №740726 СССР, Б.И. №22, 1980р. 2. А.с. №802240 СССР, Б.И. №5, 1981р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
