Черв’ячна передача

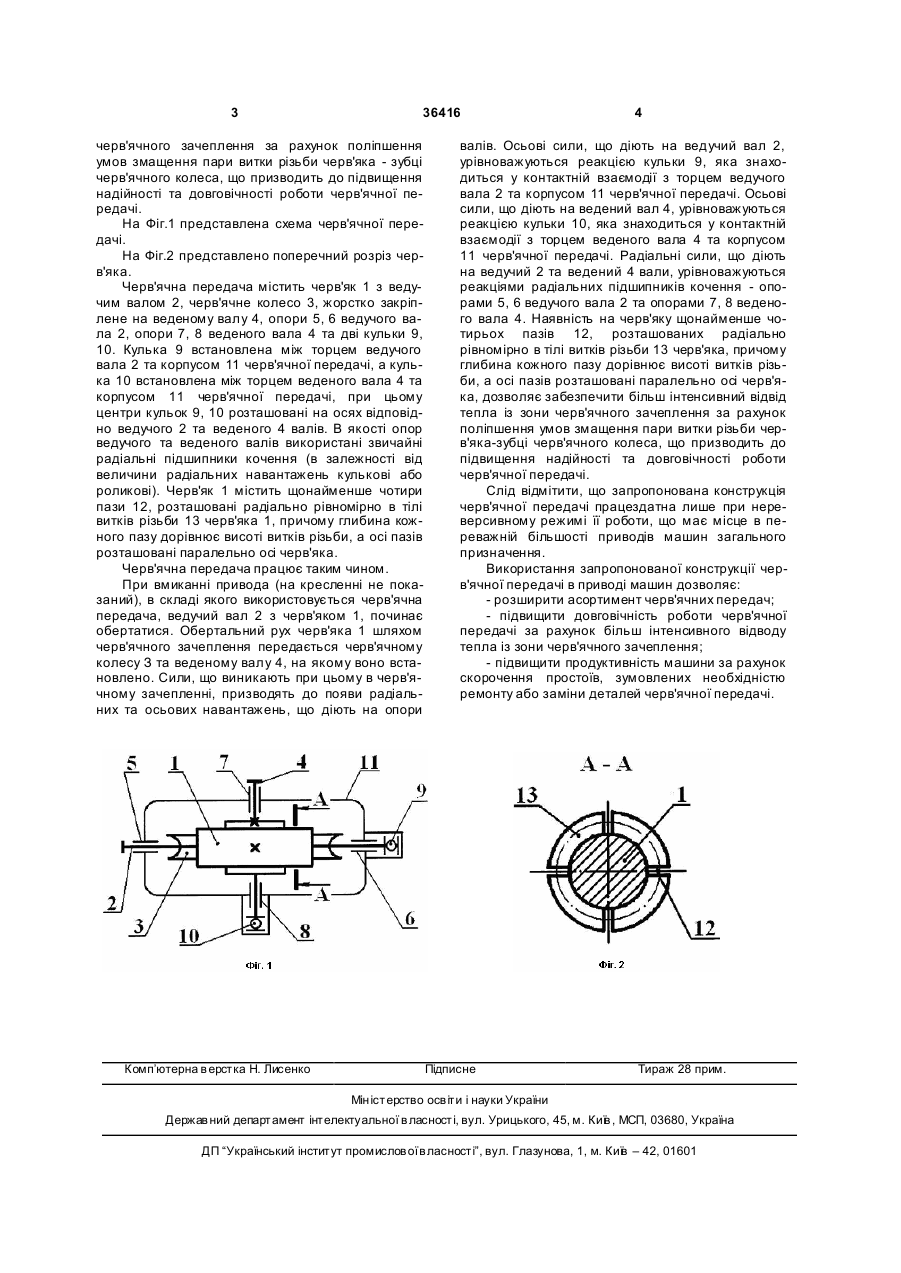

Черв'ячна передача, що містить черв'як з витками різьби та ведучим валом, черв'ячне колесо, встановлене на веденому валу, і опори ведучого та веденого валів, встановлені в корпусі черв'ячної передачі, яка відрізняється тим, що черв'як додатково містить щонайменше чотири пази, розташовані радіально рівномірно в тілі витків різьби, причому глибина кожного паза дорівнює висоті витків різьби, а осі пазів розташовані паралельно осі черв'яка. (19) (21) u200806404 (22) 14.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, UA, МАРЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 36416 черв'ячного зачеплення за рахунок поліпшення умов змащення пари витки різьби черв'яка - зубці черв'ячного колеса, що призводить до підвищення надійності та довговічності роботи черв'ячної передачі. На Фіг.1 представлена схема черв'ячної передачі. На Фіг.2 представлено поперечний розріз черв'яка. Черв'ячна передача містить черв'як 1 з ведучим валом 2, черв'ячне колесо 3, жорстко закріплене на веденому валу 4, опори 5, 6 ведучого вала 2, опори 7, 8 веденого вала 4 та дві кульки 9, 10. Кулька 9 встановлена між торцем ведучого вала 2 та корпусом 11 черв'ячної передачі, а кулька 10 встановлена між торцем веденого вала 4 та корпусом 11 черв'ячної передачі, при цьому центри кульок 9, 10 розташовані на осях відповідно ведучого 2 та веденого 4 валів. В якості опор ведучого та веденого валів використані звичайні радіальні підшипники кочення (в залежності від величини радіальних навантажень кулькові або роликові). Черв'як 1 містить щонайменше чотири пази 12, розташовані радіально рівномірно в тілі витків різьби 13 черв'яка 1, причому глибина кожного пазу дорівнює висоті витків різьби, а осі пазів розташовані паралельно осі черв'яка. Черв'ячна передача працює таким чином. При вмиканні привода (на кресленні не показаний), в складі якого використовується черв'ячна передача, ведучий вал 2 з черв'яком 1, починає обертатися. Обертальний рух черв'яка 1 шляхом черв'ячного зачеплення передається черв'ячному колесу З та веденому валу 4, на якому воно встановлено. Сили, що виникають при цьому в черв'ячному зачепленні, призводять до появи радіальних та осьових навантажень, що діють на опори Комп’ютерна в ерстка Н. Лисенко 4 валів. Осьові сили, що діють на ведучий вал 2, урівноважуються реакцією кульки 9, яка знаходиться у контактній взаємодії з торцем ведучого вала 2 та корпусом 11 черв'ячної передачі. Осьові сили, що діють на ведений вал 4, урівноважуються реакцією кульки 10, яка знаходиться у контактній взаємодії з торцем веденого вала 4 та корпусом 11 черв'ячної передачі. Радіальні сили, що діють на ведучий 2 та ведений 4 вали, урівноважуються реакціями радіальних підшипників кочення - опорами 5, 6 ведучого вала 2 та опорами 7, 8 веденого вала 4. Наявність на черв'яку щонайменше чотирьох пазів 12, розташованих радіально рівномірно в тілі витків різьби 13 черв'яка, причому глибина кожного пазу дорівнює висоті витків різьби, а осі пазів розташовані паралельно осі черв'яка, дозволяє забезпечити більш інтенсивний відвід тепла із зони черв'ячного зачеплення за рахунок поліпшення умов змащення пари витки різьби черв'яка-зубці черв'ячного колеса, що призводить до підвищення надійності та довговічності роботи черв'ячної передачі. Слід відмітити, що запропонована конструкція черв'ячної передачі працездатна лише при нереверсивному режимі її роботи, що має місце в переважній більшості приводів машин загального призначення. Використання запропонованої конструкції черв'ячної передачі в приводі машин дозволяє: - розширити асортимент черв'ячних передач; - підвищити довговічність роботи черв'ячної передачі за рахунок більш інтенсивного відводу тепла із зони черв'ячного зачеплення; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни деталей черв'ячної передачі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
