Пристрій для контролю вертикального положення датчика сонографа
Формула / Реферат
Пристрій для контролю вертикального положення датчика сонографа, який включає напрямляч, який відрізняється тим, що датчик додатково має вертикальні мітки на бокових гранях та фіксовану на верхній його поверхні муфту, до якої кріпиться напрямляч у вигляді трубки, через яку проходить нитка з двома вантажами на кінцях, при цьому кінці напрямляча співпадають з мітками.
Текст

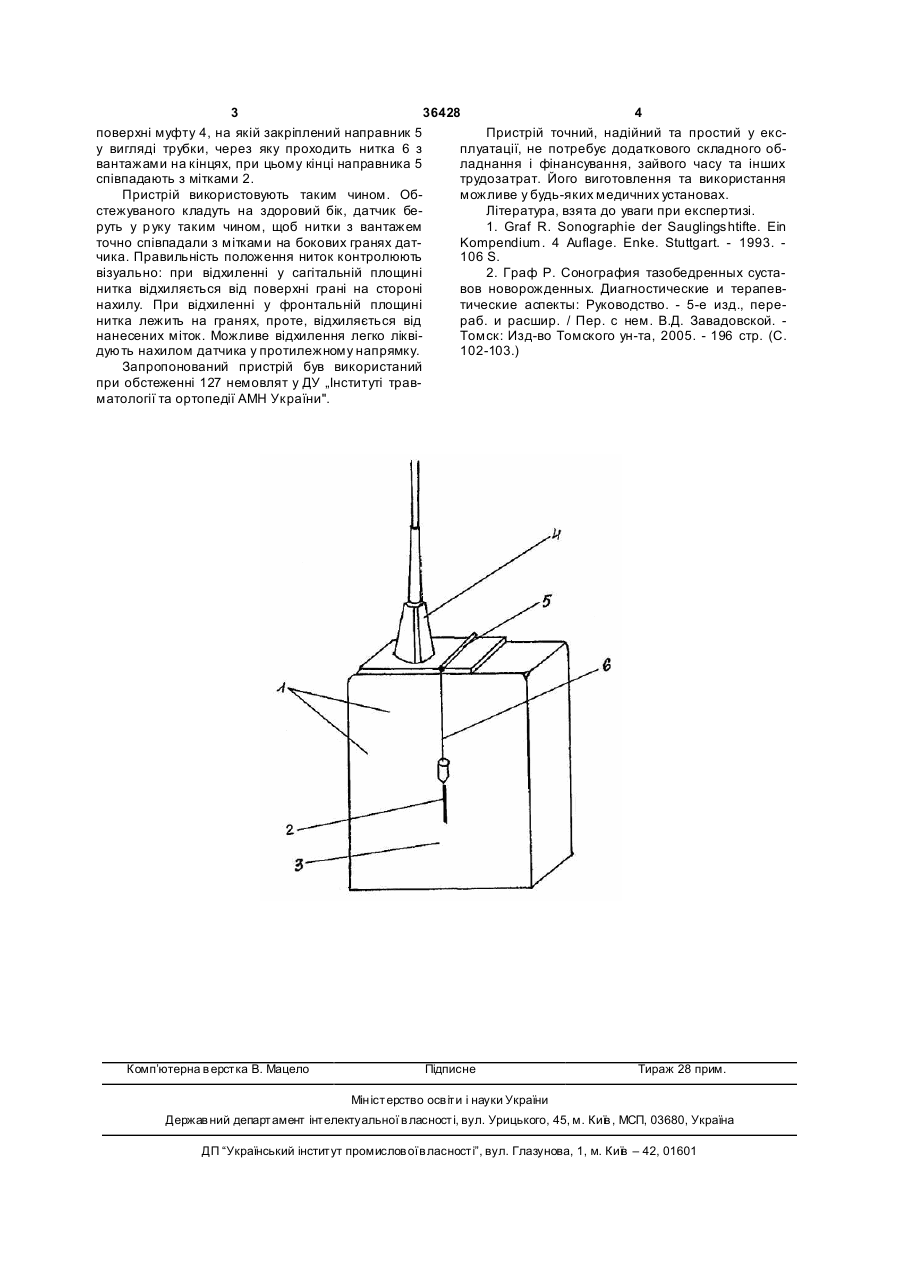

Пристрій для контролю вертикального положення датчика сонографа, який включає напрямляч, який відрізняється тим, що датчик додатково має вертикальні мітки на бокових гранях та фіксовану на верхній його поверхні муфту, до якої кріпиться напрямляч у вигляді тр убки, через яку проходить нитка з двома вантажами на кінцях, при цьому кінці напрямляча співпадають з мітками. (19) (21) u200806536 (22) 15.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ВОВЧЕНКО ГАННА ЯКІВНА, UA, КУЦЕНЮК ЯКІВ БОРИСОВИЧ, UA (73) ДЕРЖАВН А УСТАНОВА "ІНСТИТУТ ТРАВМАТОЛОГІЇ ТА ОРТОПЕДІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ", U A 3 36428 4 поверхні муфту 4, на якій закріплений направник 5 Пристрій точний, надійний та простий у ексу вигляді трубки, через яку проходить нитка 6 з плуатації, не потребує додаткового складного обвантажами на кінцях, при цьому кінці направника 5 ладнання і фінансування, зайвого часу та інших співпадають з мітками 2. трудозатрат. Його виготовлення та використання Пристрій використовують таким чином. Обможливе у будь-яких медичних установах. стежуваного кладуть на здоровий бік, датчик беЛітература, взята до уваги при експертизі. руть у р уку таким чином, щоб нитки з вантажем 1. Graf R. Sonographie der Sauglingshtifte. Ein точно співпадали з мітками на бокових гранях датKompendium. 4 Auflage. Enke. Stuttgart. - 1993. чика. Правильність положення ниток контролюють 106 S. візуально: при відхиленні у сагітальній площині 2. Граф Р. Сонография тазобедренных сустанитка відхиляється від поверхні грані на стороні вов новорожденных. Диагностические и терапевнахилу. При відхиленні у фронтальній площині тические аспекты: Руководство. - 5-е изд., перенитка лежить на гранях, проте, відхиляється від раб. и расшир. / Пер. с нем. В.Д. Завадовской. нанесених міток. Можливе відхилення легко ліквіТомск: Изд-во Томского ун-та, 2005. - 196 стр. (С. дують нахилом датчика у протилежному напрямку. 102-103.) Запропонований пристрій був використаний при обстеженні 127 немовлят у ДУ „Інституті травматології та ортопедії АМН України". Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for controlling vertical position of sonograph probe
Автори англійськоюVovchenko Hanna Yakivna, Kutsenok Yakiv Borysovych
Назва патенту російськоюУстройство для контроля вертикального положения датчика сонографа
Автори російськоюВовченко Анна Яковлевна, Куценок Яков Борисович
МПК / Мітки
МПК: A61B 8/00
Мітки: положення, пристрій, контролю, вертикального, датчика, сонографа
