Автоматична установка пожежогасіння

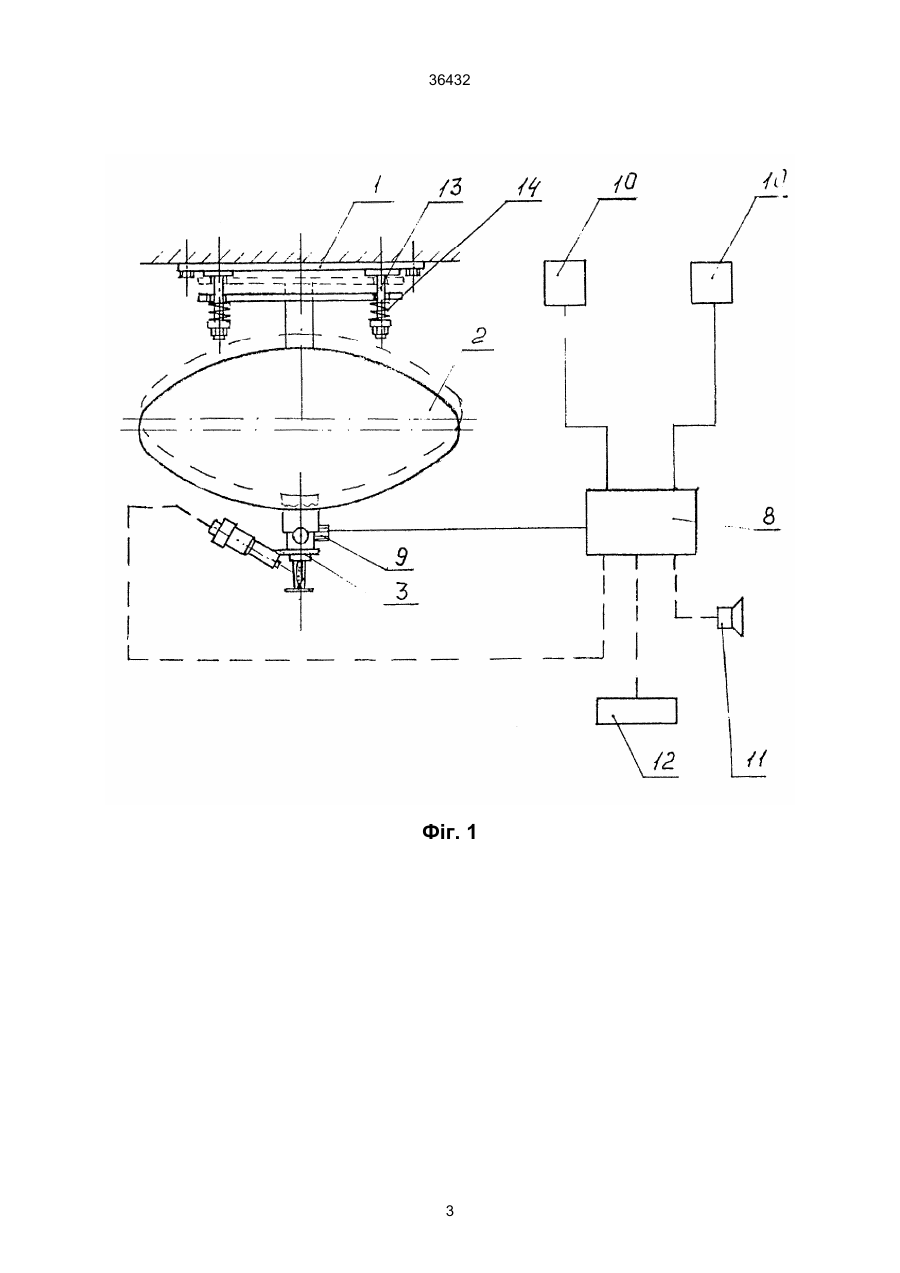

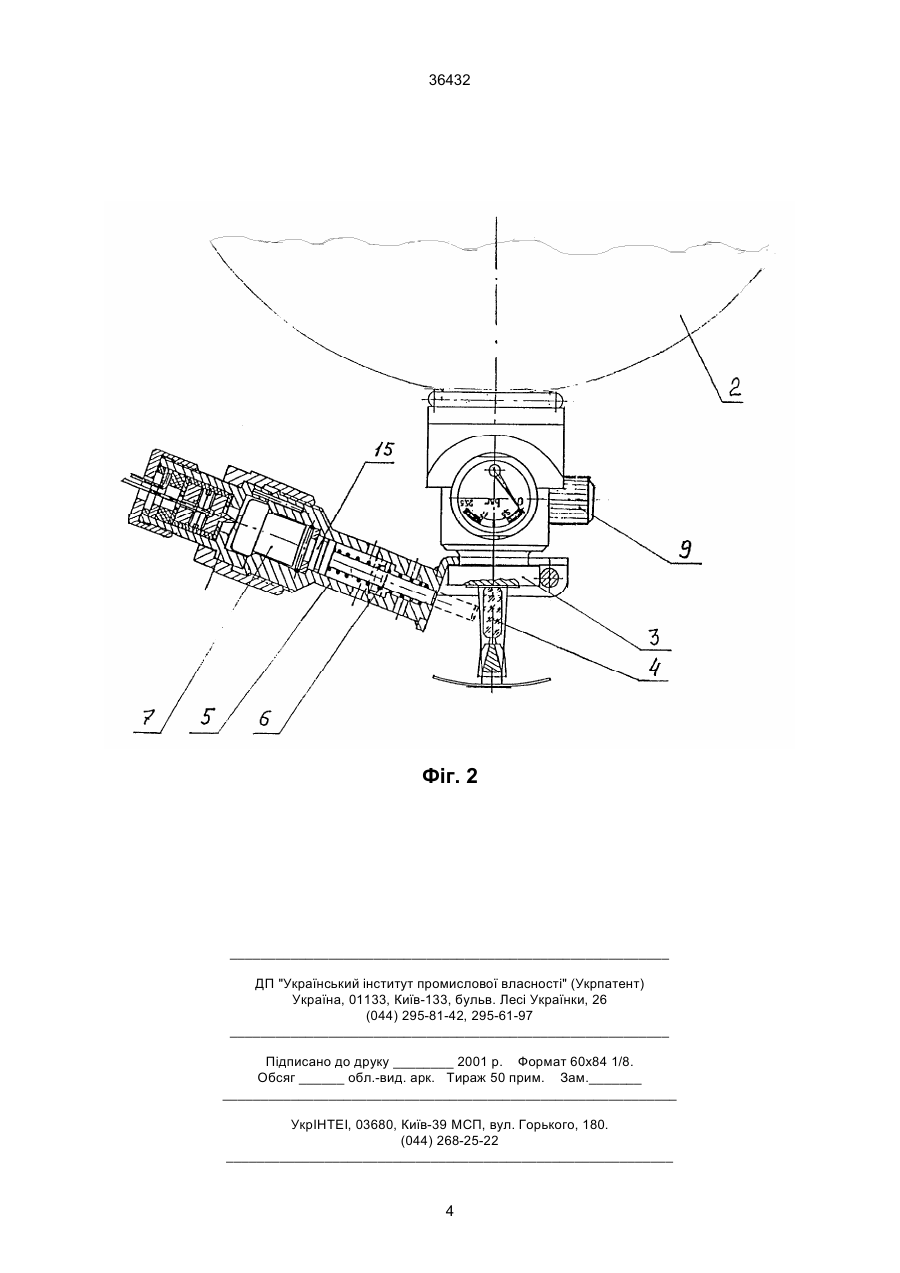

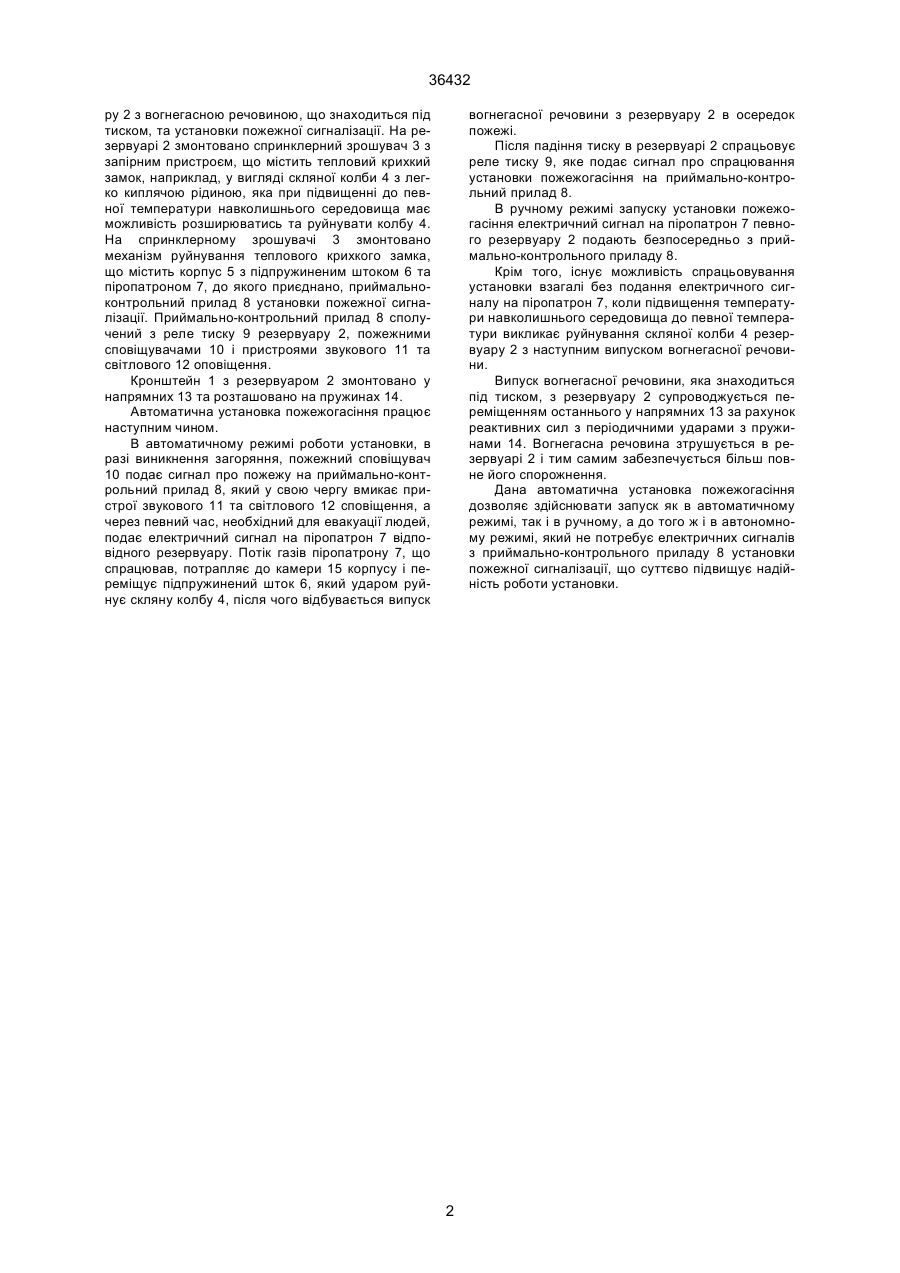

1. Автоматична установка пожежегасіння, що містить закріплений на кронштейні резервуар з 36432 ру 2 з вогнегасною речовиною, що знаходиться під тиском, та установки пожежної сигналізації. На резервуарі 2 змонтовано спринклерний зрошувач 3 з запірним пристроєм, що містить тепловий крихкий замок, наприклад, у вигляді скляної колби 4 з легко киплячою рідиною, яка при підвищенні до певної температури навколишнього середовища має можливість розширюватись та руйнувати колбу 4. На спринклерному зрошувачі 3 змонтовано механізм руйнування теплового крихкого замка, що містить корпус 5 з підпружиненим штоком 6 та піропатроном 7, до якого приєднано, приймальноконтрольний прилад 8 установки пожежної сигналізації. Приймально-контрольний прилад 8 сполучений з реле тиску 9 резервуару 2, пожежними сповіщувачами 10 і пристроями звукового 11 та світлового 12 оповіщення. Кронштейн 1 з резервуаром 2 змонтовано у напрямних 13 та розташовано на пружинах 14. Автоматична установка пожежогасіння працює наступним чином. В автоматичному режимі роботи установки, в разі виникнення загоряння, пожежний сповіщувач 10 подає сигнал про пожежу на приймально-контрольний прилад 8, який у свою чергу вмикає пристрої звукового 11 та світлового 12 сповіщення, а через певний час, необхідний для евакуації людей, подає електричний сигнал на піропатрон 7 відповідного резервуару. Потік газів піропатрону 7, що спрацював, потрапляє до камери 15 корпусу і переміщує підпружинений шток 6, який ударом руйнує скляну колбу 4, після чого відбувається випуск вогнегасної речовини з резервуару 2 в осередок пожежі. Після падіння тиску в резервуарі 2 спрацьовує реле тиску 9, яке подає сигнал про спрацювання установки пожежогасіння на приймально-контрольний прилад 8. В ручному режимі запуску установки пожежогасіння електричний сигнал на піропатрон 7 певного резервуару 2 подають безпосередньо з приймально-контрольного приладу 8. Крім того, існує можливість спрацьовування установки взагалі без подання електричного сигналу на піропатрон 7, коли підвищення температури навколишнього середовища до певної температури викликає руйнування скляної колби 4 резервуару 2 з наступним випуском вогнегасної речовини. Випуск вогнегасної речовини, яка знаходиться під тиском, з резервуару 2 супроводжується переміщенням останнього у напрямних 13 за рахунок реактивних сил з періодичними ударами з пружинами 14. Вогнегасна речовина зтрушується в резервуарі 2 і тим самим забезпечується більш повне його спорожнення. Дана автоматична установка пожежогасіння дозволяє здійснювати запуск як в автоматичному режимі, так і в ручному, а до того ж і в автономному режимі, який не потребує електричних сигналів з приймально-контрольного приладу 8 установки пожежної сигналізації, що суттєво підвищує надійність роботи установки. 2 36432 Фіг. 1 3 36432 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
