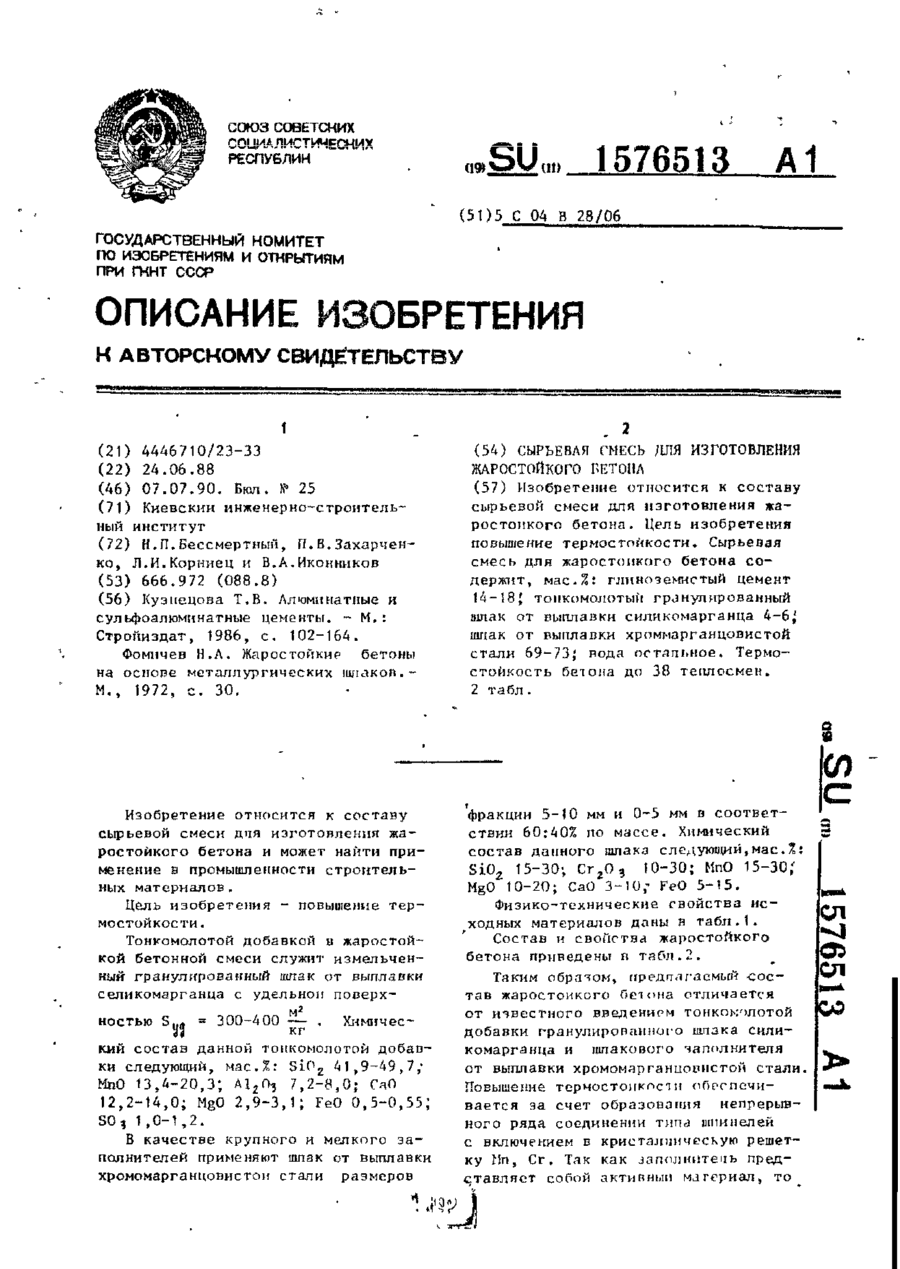

Сировинна суміш для виготовлення жаростійкого бетону

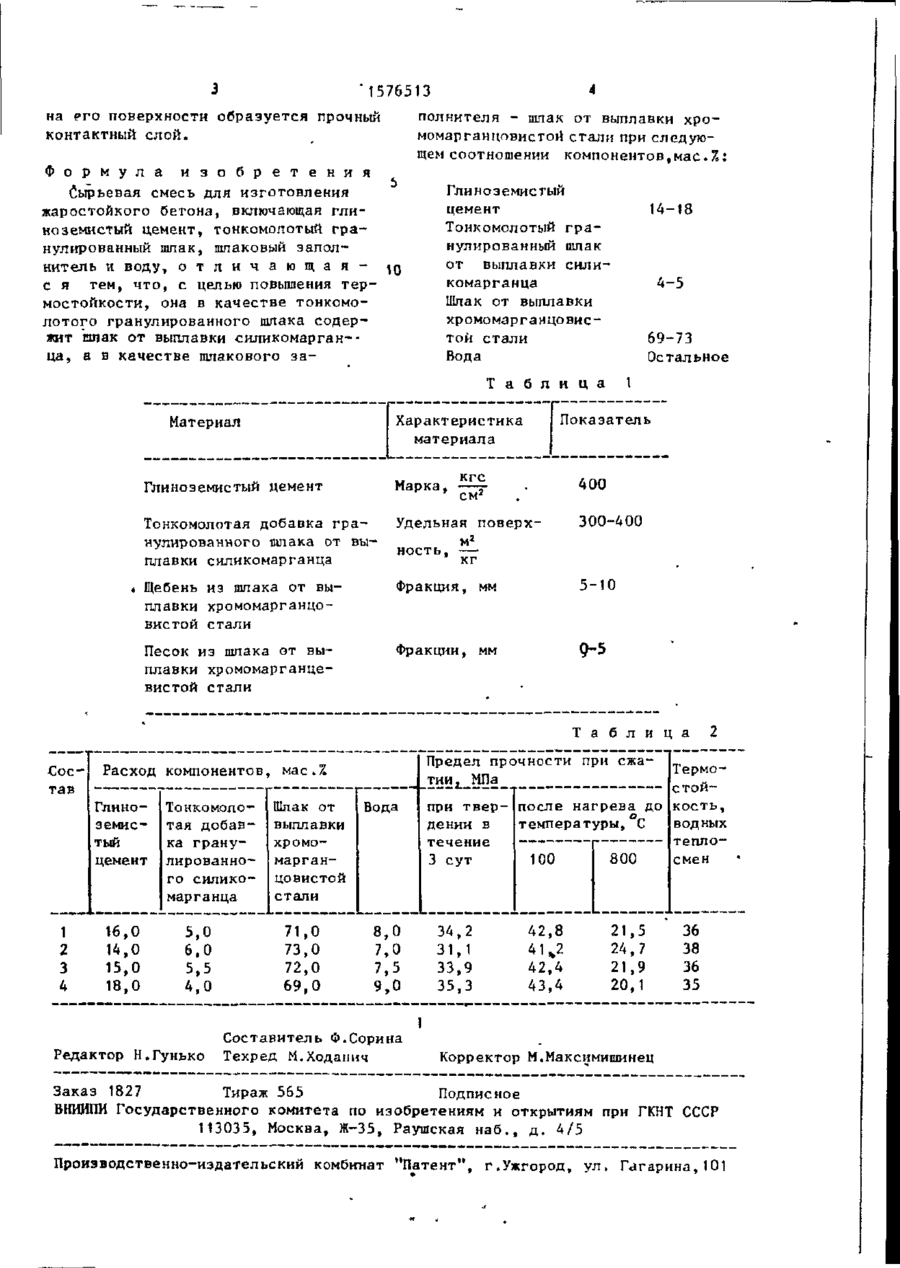

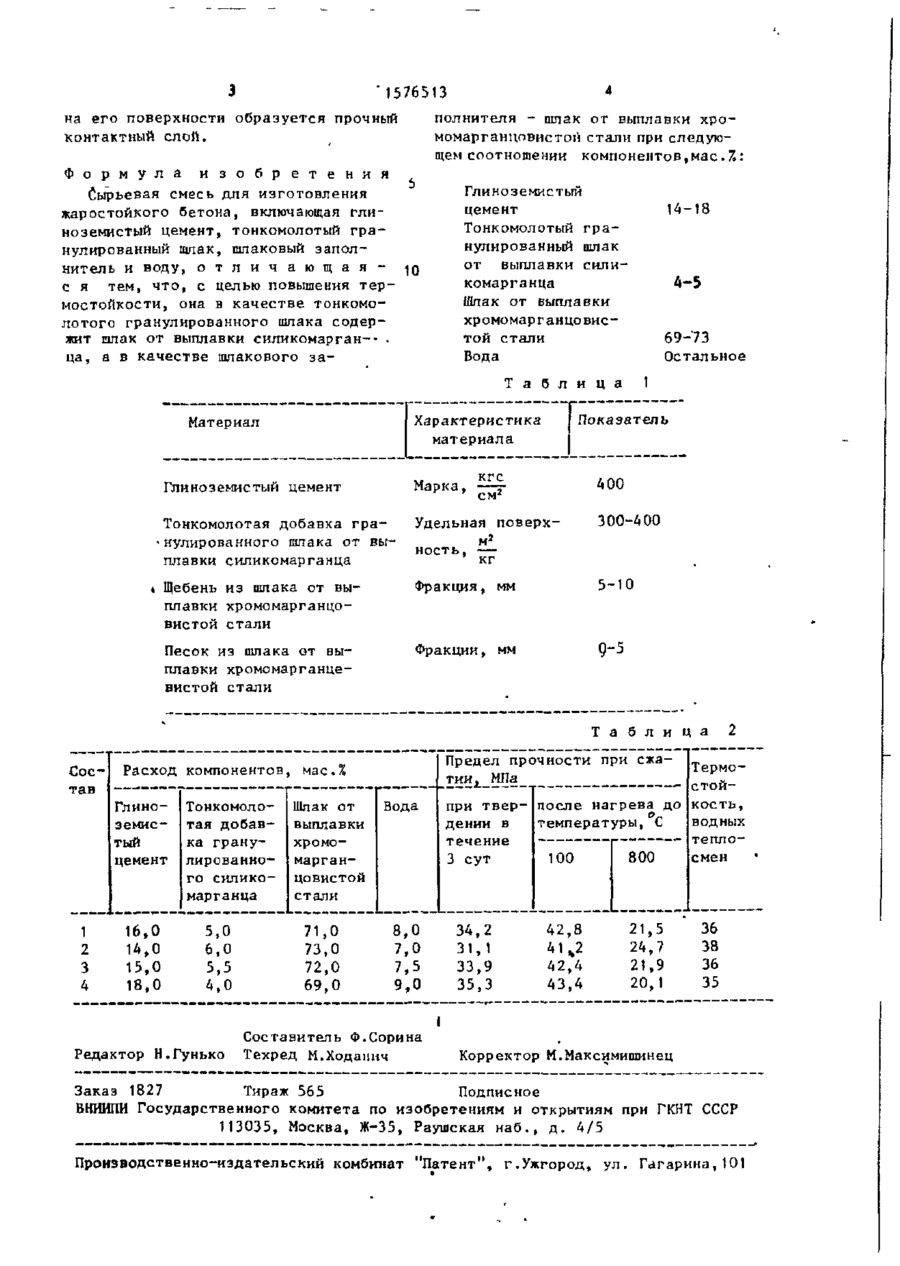

Изобретение относится к с о с т а в у сырьевой смеси для и з г о т о в л е н и я жар о с т о й к о г о б е т о н а . Цель и з о б р е т е н и я повышение т е р м о с т о й к о с т и . Сырьевая смесь для жаростойкого бетона с о держит, м а с . £ : глиноземистый цемент 14-18J топкомолотый гранулированный шлак от выплавки силикомарганца 4-6', шлак от выплавки хроммярганцовистой стали 6 9 - 7 3 ; пода о с т л а ь н о е . Термос т о й к о с т ь бетона до 38 т е п л о с м е н . 2 табл. фракции 5-10 мм и 0-5 мм в с о о т в е т ствии 60:40% по м а с с е . Химический с о с т а в данного шлака следующий,мае.%: SiO 2 15-30-, С г 2 О 3 10-30; МпО 15-30; MgO 10-20; СаО 3-10,- Ft-0 5 - 1 5 . Физико-технические с в о й с т в а и с ходных материалов даны в т а б л . 1 . Состав и свойства жаростойкого бетона приведены п т а б л . 2 . Таким образом, предлагаемый -сост а в жаростойкого бетона о т л и ч а е т с я от и з в е с т н о г о введением тонкомолотой добавки гранулированного ишака СИЛИкомарганца и шлакового заполнителя от выплавки хромомпрганцовнетой стали. Повышение тер мое то пк" ост и о б е с п е ч и в а е т с я за счет образования непрерывного ряда соединении тип-) шпинелей с включением в кристаллическую решетку Нп, Сг. Так как заполнитель предс т а в л я е т собой активным материал, то СП ел з " 1576513 на его поверхности образуется контактный слой. прочный полнителя - шлак от выплавки хромомарганцовистой стал» при следующем соотношении компонентов,мае. /S: Ф о р м у л а и з о б р е т е н и я Сырьевая смесь для изготовления жаростойкого бетона, включающая глиноземистый цемент, тонкомолотый гранулированный шлак, шлаковый заполнитель и воду, о т л и ч а ю щ а я - 10 с я тем, что, с целью повышения термостойкости, она в качестве тонкомолотого гранулированного шлака содержит плак от выплавки силикомарган-ца, а в качестве шлакового з а Глиноземистый цемент Тонкомолотый гранулированный шлак от выплавки силикомарганца Шлак от выплавки хромомарганцовистой стали Вода 14-18 4-5 69-73 Остальное Т а б л и ц а Характеристика материала Материал 1 Показатель Глиноземистый цемент Марка, кгс см2 400 Тонкомолотая добавка гранулированного ишака от выплавки силикомарганца Удельная 300-400 ность, поверх — кг * Щебень из шлака от выплавки хромомарганцовистой стали Фракция, мм 5-10 Песок из шлака от выплавки хромомарганцевистой стали Фракции, мм 9-5 Т а б л и ц а Состав 1 2 3 4 Предел прочности при сжатии . МПа Расход компонентов, мас.% Глиноземистый цемент 16,0 14,0 15,0 18,0 Тонкомолотая добавка гранулированного силикомарганца 5,0 6,0 5,5 4,0 Редактор Н.Гунько Шпак от выплавки хромомарганцовистой стали 71,0 73,0 72,0 69,0 2 Вода 8,0 7,0 7,5 9,0 Составитель Ф.Сорина Техред М.Ходапич Термостойпри твер- после нагрева до кость, водных дении в температуры, С теплотечение 100 800 смен 3 сут 34,2 31,1 33,9 35,3 42 ,8 41 *2 42 ,4 43 ,4 21,5 24,7 21,9 20,1 36 38 36 35 Корректор М.Максимишинец Заказ 1827 Тираж 565 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 СОЮЗ СОВЕТСИИХ СОЦНА Л ИСТИЧЕОІИХ РЕСПУБЛИН І576513 А1 (51)5 С 04 В 28/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4446710/23-33 (22) 24.06.88 (46) 0 7 . 0 7 . 9 0 . Бюл. № 25 (71) Киевский инженерно-строительный институт (72) Н,П. Бессмертный, ГГ.Б.Захарченко, Л.И.Корииец и В.А.Иконников (53) 666.972 (088.8) (56) Кузнецова Т.В. Алюмпнатные и сульфоалюминатные цементы. - М.: Стройиздат, 1986, с . 102-164. Фоміїчев Н . А. Жаростойкие бетоны на основе металлургических шлаков. М., 1972, с . 30. Изобретение относится к составу сырьевой смеси дня и з г о т о в л е н и я жар о с т о й к о г о б е т о н а и может найти п р и менение в промышленности с т р о и т е л ь ных м а т е р и а л о в . Цель и з о б р е т е н и я - повышение т е р мостойкости . Тонкомолотой д о б а в к о й в ж а р о с т о й кой бетонной смеси служит и з м е л ь ч е н ный гранулированный штак от выплавки с е л и к о м а р г а н ц а с удельной п о в е р х ностью S = 300-400 м2 Химичес кг состав данной тонкомолотой добавки следующий, мас.%: SiO 2 41,9-49,7,' МпО 13,6-20,3; А1 2 П 3 7,2-8,0; СяО 12,2-14,0; MgO 2,9-3,1; FeO 0,5-0,55; SO з 1,0-1,2. В качестве крупного и мелкого заполнителей применяют шлак от выплавки хромомарганцовистои стали размеров (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ЖАРОСТОЙКОГО ПЕТОНА (57) Изобретение относится к составу сырьевой смеси для и з г о т о в л е н и я жар о с т о й к о г о б е т о н а . Цель и з о б р е т е н и я повышение т е р м о с т о й к о с т и . Сырьевая смесь для жаростойкого бетона с о держит, м а с . % : глиноземистый цемент 14-18у тонкомолотый гранулированный ишак от выплавки с и л и к ом а р г а н ц а 4 - 6 ; ишак от кыплавки х р о м м а р г а н ц о в и с т о й с т а л и 6 9 - 7 3 ; вода о с т л п ь н о е . Термос т о й к о с т ь бет она до 38 т е п л о с м е н . 2 т а бл . фракции 5-10 мм и 0-5 мм в с о о т в е т ствии 60:40% по массе. Химический состав данного шлака следующий,мас.%: S i 0 2 15-30; C r 2 0 , 10-30; МпО 15-30,' MgO 10-20; СаО 3-10,- FeO 5-15. Физико-технические свойства и с ходных материалов даны в т а б л . 1 . Состав и свойства жаростойкого бетона приведены п т а б л . 2 . Таким образом, предлагаемый -состав жаростойкого бет она отличается от известного введением тонкомолотой добавки гранулированного шпака силикомарганца и шлакового чаполнителя от выплавки хромомарганиовнетой стали, Повышение термостойкоеі и обеспечивается за счет образования непрерывного ряда соединении титы шпинелей с включением в кристаллическую решетку Мп, Сг. Так как заполнитесь представляет собой активным ма гериал, то ел 00 1576513 на его поверхности образуется прочный контактный слой. Формула и з о б р е т е н и я Сырьевая смесь для изготовления жаростойкого бетона, включающая глиноземистый цемент, тонкомолотый гранулированный ишак, шлаковый заполнитель и воду, о т л и ч а ю щ а я - 10 с я тем, что, с целью повышения термостойкости, она в качестве тонкомолотого гранулированного шпака содержит пшак от выплавки силикомарган-- . ца, а в качестве шлакового за полннтеля - шпак от выплавки хромомарганцовистой стали при следующем соотношении компонентов,мае. 7»х Глиноземистый цемент Тонкомолотый гранулированный шлак от выплавки силикомарганца Шпак от выплавки хромомарганцовистой стали Вода Т а б л и ц а 4-5 69-73 Остальное 1 Показатель Характеристика материала Материал 14-18 Глиноземистый цемент Марка, кгс 2 см 400 Тонкомолотая добавка гранулированного шпака от выплавки силикомарганца Удельная поверхм ность, — кг 300-400 Щебень из шлака от выплавки хромомарганцовистой стали Фракция, мм 5-Ю Песок из шпака от выплавки хромомарганцевистой стали Фракции, мм 9-5 2 Т а б л и ц а Состав 1 2 3 4 Предел прочности при сжатии , МПа Расход компонентов, мас.% Глиноземистый цемент 16,0 14,0 15,0 18,0 Тонкомолотая добавка гранулированного силикомарганца 5 ,0 6 ,0 5 ,5 4 ,0 Редактор Н.Гунько Шпак от выплавки хромомарганцовистой стали 71,0 73,0 72,0 69,0 2 Вода 8, 0 7, 0 7, 5 9, 0 Составитель Ф.Сорина Техред М.Ходапнч Термостойпри твер- после нагрева до кость, о температуры, С водных дении в теплотечение смен 800 100 3 сут 34, 2 31, 1 33, 9 35, 3 42 ,8 41 *2 42 ,4 43 ,4 21, 5 24, 7 21, 9 20, 1 36 38 36 35 Корректор М.Максимишинец Заказ 1827 Тираж 565 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
