Спосіб одержання оксиду заліза (ііі) для виробництва феритів

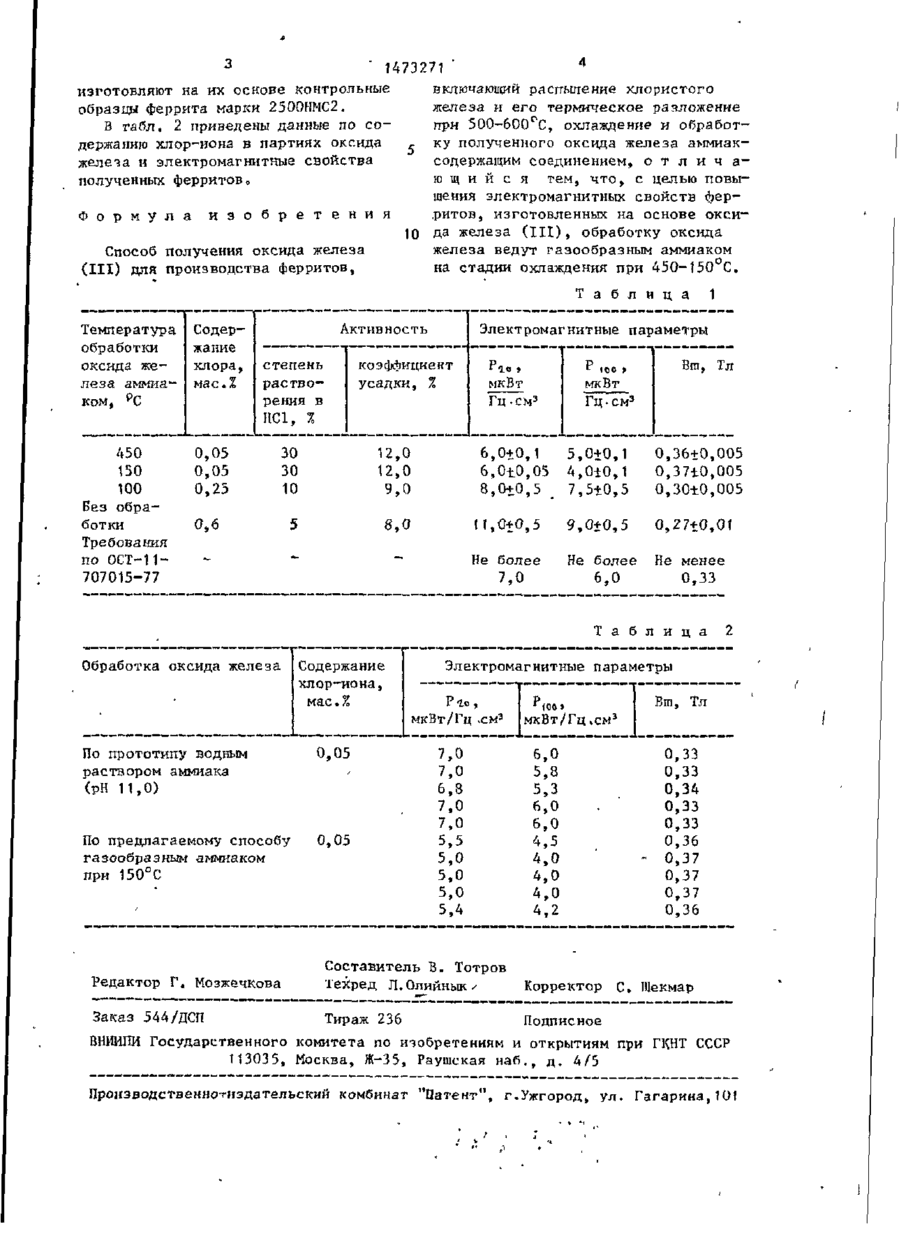

Изобретение относится к о б л а с ти получения оксидов металлов и может быть использовано при и з г о т о в л е нии ферритов. Цель изобретения - п о вышение электромагнитных свойств ферритов, изготовленных на основе оксида железа ( I I I ) . Сущность изобретения с о с т о и т в том, ч т о оксид ж е л е за ( l i t ) , полученный при т е р м и ч е с ком разложении хлорида ж е л е з а , о б р а батывают на стадии охлаждения аммиаком при 450-150°С. 2 т а б л . прерывным потоком газообразный аммиак. Обработку оксида производят при 450, 150 и 100°С. Для сравнения уровня свойств на основе исходной металлургической окиси железа и обработанной аммиаком изготовлены образцы феррита марки 2500НМС2, имеющие состав, мае Л : Fe 2 O 3 - 72,33; М О 20,58; ZnO 6,16; NiO 0,93.Электп ромагнитные параметры феррита измеряют согласно ОСТ.11.707015-77. Б тэвл*1 приведены данные, характеризующие активность оксида железа [И уровень электромагнитных параметров полученного на его основе феррита. П р и м е р 2. Оксид" железа, полученный при разложении хлорида железа по примеру 1, разделяют на две партии. Одну партию в процессе получения обрабатывают газообразным аммиаком при 150°С, а другую - водным раствором аммиака по способупрототипу. Затем аналогично примеру 1 1473271 изготовляют на их основе контрольные включающий расгтьЕяение хлористого образцы феррита марки 25ООНМС2. железа и его термическое разложение В габл. 2 приведены данные по сопри 500-600°С, охлаждение и обработдержанию хлор-иона в партиях оксида ку полученного оксида железа аммиакжелеза и электромагнитные свойства содержащим соединением, о т л и ч аполученных ферритов о ю щ и й с я тем, ч т о , с целью повышения электромагнитных свойств ферФ о р м у л а и з о б р е т е н и я .ритов, изготовленных на основе окси10 да железа ( I I I ) , обработку оксида Способ получения оксида железа железа ведут газообразным аммиаком ( I I I ) для производства ферритов, на стадии охлаждения при 450-150 С. Т а б л и ц а Температура обработки оксида железа аммиаком, РС Содержание хлора, масХ 450 150 100 Без обработки Требования по ОСТ-11707015-77 Активность 0,05 0,05 0,25 степень растворения в НС1, X Электромагнитные параметры коэффициент усадки, % 12,0 12,0 30 30 10 1 Рю » мкВт Гц-см 3 6,0+0,1 6,OtO,O5 8,0+0,5 р мкВт Гц - см3 Бт, Тл 9,0+0,5 0,27+0,01 Не более 7,0 8,0 0,6 0,36±0,005 0,37tO,005 О,30±0,005 11,0+0,5 9,0 5,0+0,1 4,0±0,1 7,5+0,5 Не более 6,0 Не менее 0,33 Т а б л и ц а Обработка оксида железа Содержание хлор-иона, мае Л По прототипу водным раствором аммиака (рН 11,0) 0,05 По предлагаемому способу газообразным аммиаком при 150°С 0,05 2 Электромагнитные параметры мкВт/Гц .см3 7,0 7,0 6,8 7,0 7,0 5,5 5,0 5,0 5,0 5,4 Вт, Тл МОО» мкВт/Гц,см 6,0 5,8 5,3 6,0 6,0 4,5 4,0 4,0 4,0 4,2 Редактор Г. Мозжечкова Составитель В. Тотров Техред Л.Олийнык • Корректор Заказ 544/ДСП Тираж 236 3 0,33 0,33 0,34 0,33 0,33 0,36 0,37 0,37 0,37 0,36 Подписное С. Шекмар ВНШШИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Пронзводственно-гнздательскнй комбинат "Патент", г.Ужгород, ул. Гагарина,101
