Термоелектричний пристрій для охолодження та нагріву рідини
Формула / Реферат

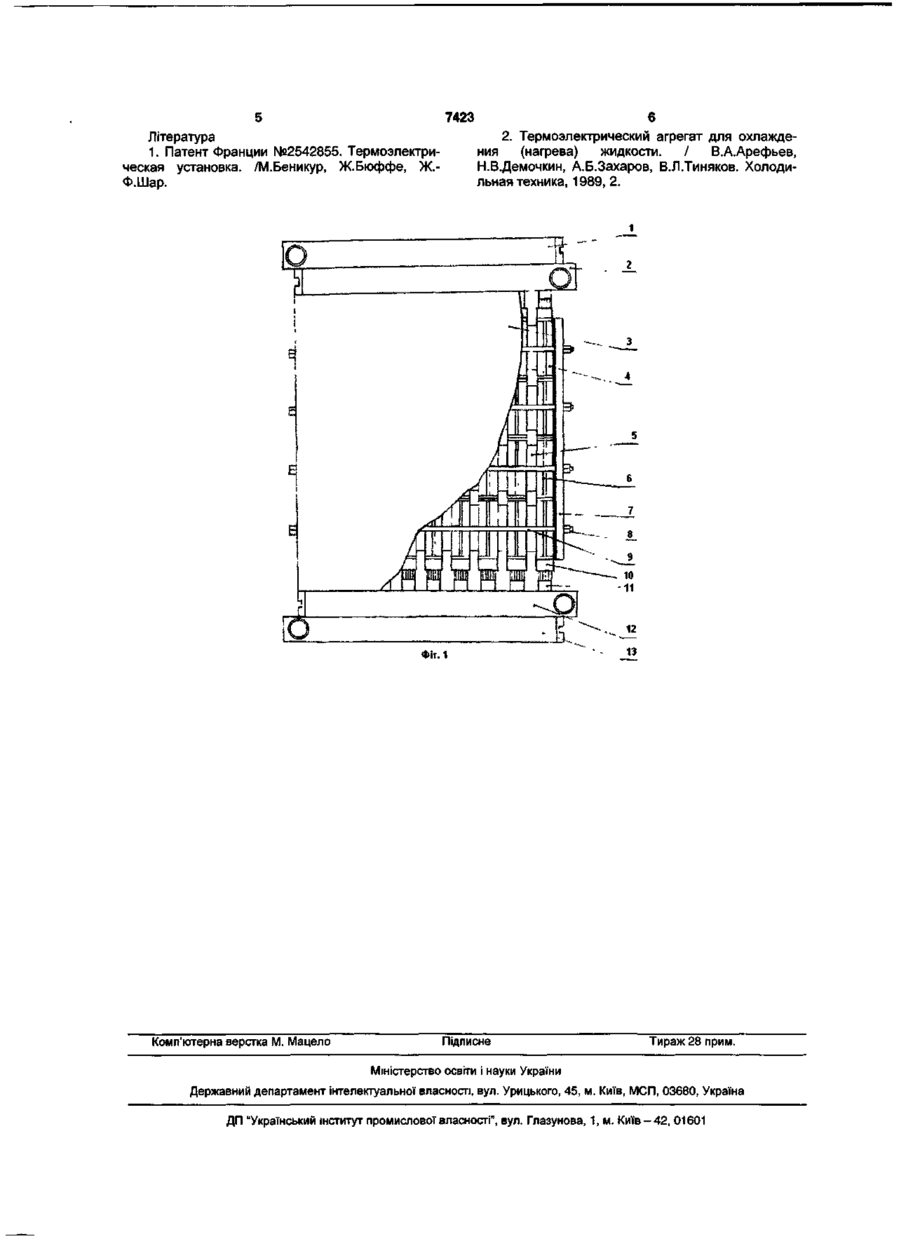

1. Термоелектричний пристрій для охолодження та нагріву рідини на основі термоелектричних блоків, під'єднаних до контурів холодної та гарячої води, який відрізняється тим, що n паралельних ланок термоелектричних блоків та одна ланка теплообмінників, знаходяться у взаємному послідовному тепловому контакті і гідравлічно під'єднані до відповідних вхідних та вихідних рідинних колекторів гарячої та холодної рідини циліндричної форми з штуцерами, при цьому ланки між собою з'єднані гідравлічно-паралельно за допомогою прямокутних колекторів з штуцерами, кожна з них містить m термоелектричних блоків, які з'єднані гідравлічно-послідовно і електрично-паралельно, теплообмінники яких характеризуються відношенням площ поверхонь гідравлічних каналів Sk і робочої грані Sm, що знаходиться у межах
, а штуцери та колектори з'єднані еластичними манжетами.
2. Термоелектричний пристрій за п. 1, який відрізняється тим, що n паралельних ланок термоелектричних блоків з'єднані між собою електрично-послідовно, а m термоелектричних модулів в ланці - електрично-паралельно.
3. Термоелектричний пристрій за п. 1, який відрізняється тим, що mхn термоелектричних модулів з'єднані електрично-паралельно.
4. Термоелектричний пристрій за п. 1, який відрізняється тим, що mхn термоелектричних модулів з'єднані електрично-послідовно.
5. Термоелектричний пристрій за п. 1, який відрізняється тим, що штуцери циліндричних колекторів рівномірно розташовані перпендикулярно його осі і знаходяться в одній площині.
6. Термоелектричний пристрій за п. 1, який відрізняється тим, що еластичні манжети виконані з термо- і гідростійкого матеріалу.
Текст
7423 рідини складається з т паралельних ланок уніфікованих термоелектричних блоків, під'єднаних до відповідних контурів, при цьому ланки між собою знаходяться у послідовному тепловому контакті та з'єднані гідравлічно-паралельно і електричнопослідовно, кожна з них містить п уніфікованих термоелектричних блоків, з'єднаних гідравлічнопослідовно та електрично-паралельно, теплообмінники яких характеризуються відношенням площ поверхонь гідравлічних каналів Sk і робочої грані S m , що знаходиться у межах 1,5
ДивитисяДодаткова інформація
Назва патенту англійськоюThermoelectric device for cooling and heating liquid
Автори англійськоюAnatychuk Lukian Ivanovych, Rozver Yurii Yuriiovych
Назва патенту російськоюТермоэлектрическое устройство для охлаждения и подогрева жидкости
Автори російськоюАнатичук Лукьян Иванович, Розвер Юрий Юрьевич
МПК / Мітки
МПК: H01L 35/00
Мітки: термоелектричний, пристрій, рідини, нагріву, охолодження
