Спосіб вимірювання сигналів у біологічно активних точках

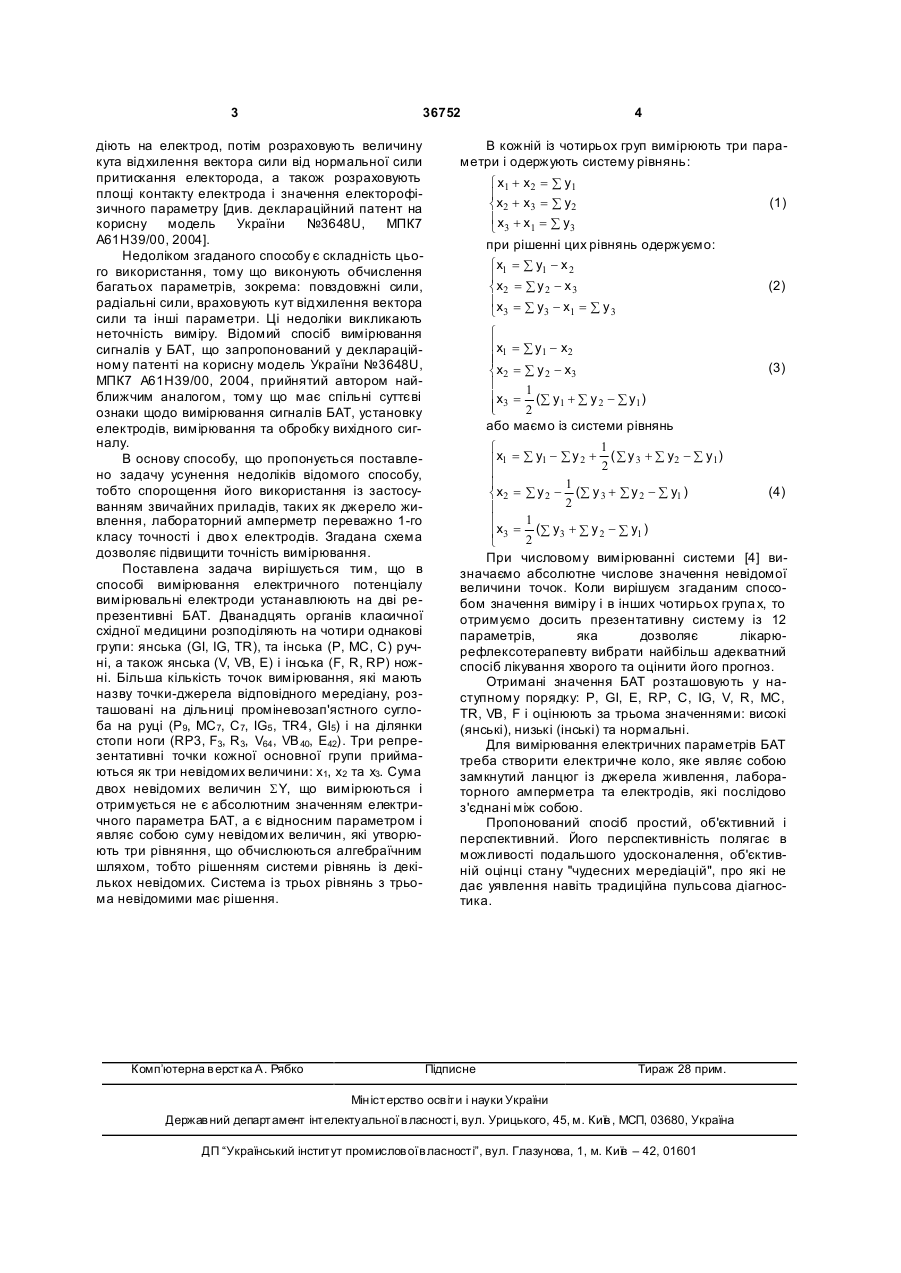

Спосіб вимірювання сигналів в біологічно активних точках, що полягає в установленні електродів, вимірюванні та математичній обробці отриманих сигналів, який відрізняється тим, що електроди установлюють на дві репрезентативні точки і отримують відносний параметр, який являє собою суму невідомих абсолютних величин, яка вираховується алгебраїчним шляхом як розв'язання системи рівнянь із декількома невідомими (х1, х2 , х3), тобто дванадцять органів класичної східної медицини розподіляються на чотири основні групи (янські та інські ручні, янські та інські ножні), при цьому три репрезентативні точки кожної основної групи приймаються як сума невідомих ( å y1, å y 2, å y 3 ), тобто Корисна модель відноситься до медичної техніки, зокрема - до способів вимірювання сигналів у біологічно активних точках (БАТ) і може бути використана в рефлексотерапії для діагностики стану людини або тварини за значенням електрошкірного опору в точках акупунктури. Відомий спосіб виміру електрошкірного опору, в якому вимір проводять з оптимальною силою струму в межах від 20 до 30мкА в режимі мікроелектрофорезу при фіксації площі контакту зі шкірою пацієнта [див. патент України №31160А, МПК А61В5/04, 2000]. Недоліком відомого способу є спотворення результату вимірювання через явище поляризації в біологічній тканині при протиканні постійного струму і електолітичного розкладнення солей, що виділяються в процесі потовиділення. Відомий спосіб виміру електрошкірного опору, при якому накладають на точку акупунктури вимірювальний і за нею додатковий електороди змінюють шумову напругу електродів, розщеплюють напругу на дві протифазні напруги, підсилюють їх в смузі частот теплових флюктуацій, знімають з вимірювального електрода відносно додаткового по черзі шумову напругу повторювачем напруги з високим вхідним опором та шумовим струмом перетворювачем струму в напругу з низьким вхідним опором, підсилюють обидві протифазні напруги по черзі одним підсилювачем, а електрошкірний опір Rx, обчислюють за формулою: ì x1 + x2 = å y1 ï íx2 + x3 = å y2 , ïx + x = å y 1 3 î 3 (11) UA (19) Rx S N1 / N2 , де N1 - перший код постійної на= пруги, пропорційної шумовій напрузі точки акупунктури, N2 - другий код постійної напруги, пропорційної шумовому струму точки акупунктури; S крутизна перетворення шумового струму в шумову напругу [див. деклараційний патент на корисну модель України №6650U, МПК7 А61В5/05, 2005]. Недоліками відомого способу є складність його з використанням багатьох вищезгаданих переходів та окремих засобів, незначна точність, яка обумовлена багатьма засобами досягнення виміру електрошкірного опору. Відомий спосіб вимірювання сигналів у біологічно активних точках, що включає установку вимірювальних електродів, вимірювання та обробку вихідного сигналу, при цьому проводять вимірювання величин поздовжньої та радіальної сил, що 36752 (13) U після розв'язання система має вигляд ì 1 ïx1 = å y1 - å y 2 + 2 ( å y 3 + å y2 - å y1) ï 1 ï , íx2 = å y 2 - (å y 3 + å y 2 - å y1 ) 2 ï ï 1 ïx3 = 2 (å y3 + å y 2 - å y1 ) î і далі отримуємо значення х1 , х2 , х3 . 3 36752 діють на електрод, потім розраховують величину кута відхилення вектора сили від нормальної сили притискання електорода, а також розраховують площі контакту електрода і значення електорофізичного параметру [див. деклараційний патент на корисну модель України №3648U, МПК7 А61Н39/00, 2004]. Недоліком згаданого способу є складність цього використання, тому що виконують обчислення багатьох параметрів, зокрема: повздовжні сили, радіальні сили, враховують кут відхилення вектора сили та інші параметри. Ці недоліки викликають неточність виміру. Відомий спосіб вимірювання сигналів у БАТ, що запропонований у деклараційному патенті на корисну модель України №3648U, МПК7 А61Н39/00, 2004, прийнятий автором найближчим аналогом, тому що має спільні суттєві ознаки щодо вимірювання сигналів БАТ, установку електродів, вимірювання та обробку вихідного сигналу. В основу способу, що пропонується поставлено задачу усунення недоліків відомого способу, тобто спорощення його використання із застосуванням звичайних приладів, таких як джерело живлення, лабораторний амперметр переважно 1-го класу точності і дво х електродів. Згадана схема дозволяє підвищити точність вимірювання. Поставлена задача вирішується тим, що в способі вимірювання електричного потенціалу вимірювальні електроди устанавлюють на дві репрезентивні БАТ. Дванадцять органів класичної східної медицини розподіляють на чотири однакові групи: янська (GI, IG, TR), та інська (Р, МС, С) ручні, а також янська (V, VB, E) і інська (F, R, RP) ножні. Більша кількість точок вимірювання, які мають назву точки-джерела відповідного мередіану, розташовані на дільниці проміневозап'ястного суглоба на руці (Р9, МС7, С7, IG5 , TR4, GI5) і на ділянки стопи ноги (RP3, F3, R3, V64 , VB 40, Е42). Три репрезентативні точки кожної основної групи приймаються як три невідомих величини: х1, х2 та х3. Сума двох невідомих величин SY, що вимірюються і отримується не є абсолютним значенням електричного параметра БАТ, а є відносним параметром і являє собою суму невідомих величин, які утворюють три рівняння, що обчислюються алгебраїчним шляхом, тобто рішенням системи рівнянь із декількох невідомих. Система із трьох рівнянь з трьома невідомими має рішення. Комп’ютерна в ерстка А. Рябко 4 В кожній із чотирьох груп вимірюють три параметри і одержують систему рівнянь: ì x1 + x2 = å y1 ï (1) íx2 + x3 = å y2 ïx + x = å y 1 3 î 3 при рішенні цих рівнянь одержуємо: ìx1 = å y1 - x 2 ï íx2 = å y 2 - x 3 ïx = å y - x = å y 3 1 3 î 3 (2) ì ïx1 = å y1 - x2 ï ï (3) íx2 = å y 2 - x3 ï 1 ïx3 = (å y1 + å y 2 - å y1) ï î 2 або маємо із системи рівнянь 1 ì ïx1 = å y1 - å y 2 + 2 ( å y 3 + å y2 - å y1 ) ï ï 1 (4) íx2 = å y 2 - (å y 3 + å y 2 - å y1 ) 2 ï ï 1 ïx3 = (å y3 + å y 2 - å y1 ) 2 î При числовому вимірюванні системи [4] визначаємо абсолютне числове значення невідомої величини точок. Коли вирішуєм згаданим способом значення виміру і в інших чотирьох група х, то отримуємо досить презентативну систему із 12 параметрів, яка дозволяє лікарюрефлексотерапевту вибрати найбільш адекватний спосіб лікування хворого та оцінити його прогноз. Отримані значення БАТ розташовують у наступному порядку: Р, GI, Е, RP, С, IG, V, R, МС, TR, VB, F і оцінюють за трьома значеннями: високі (янські), низькі (інські) та нормальні. Для вимірювання електричних параметрів БАТ треба створити електричне коло, яке являє собою замкнутий ланцюг із джерела живлення, лабораторного амперметра та електродів, які послідово з'єднані між собою. Пропонований спосіб простий, об'єктивний і перспективний. Його перспективність полягає в можливості подальшого удосконалення, об'єктивній оцінці стану "чудесних мередіацій", про які не дає уявлення навіть традиційна пульсова діагностика. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
