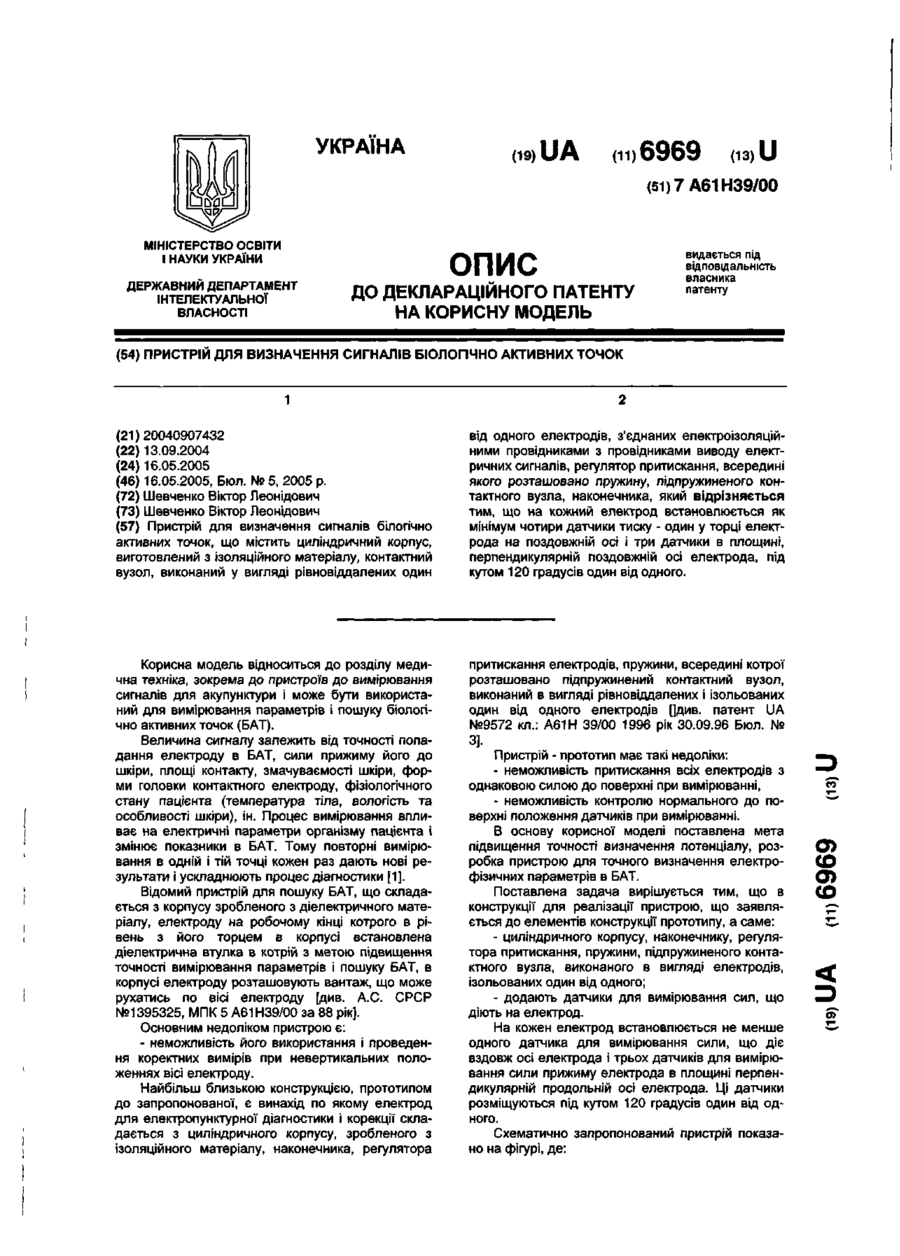

Пристрій для визначення сигналів біологічно активних точок

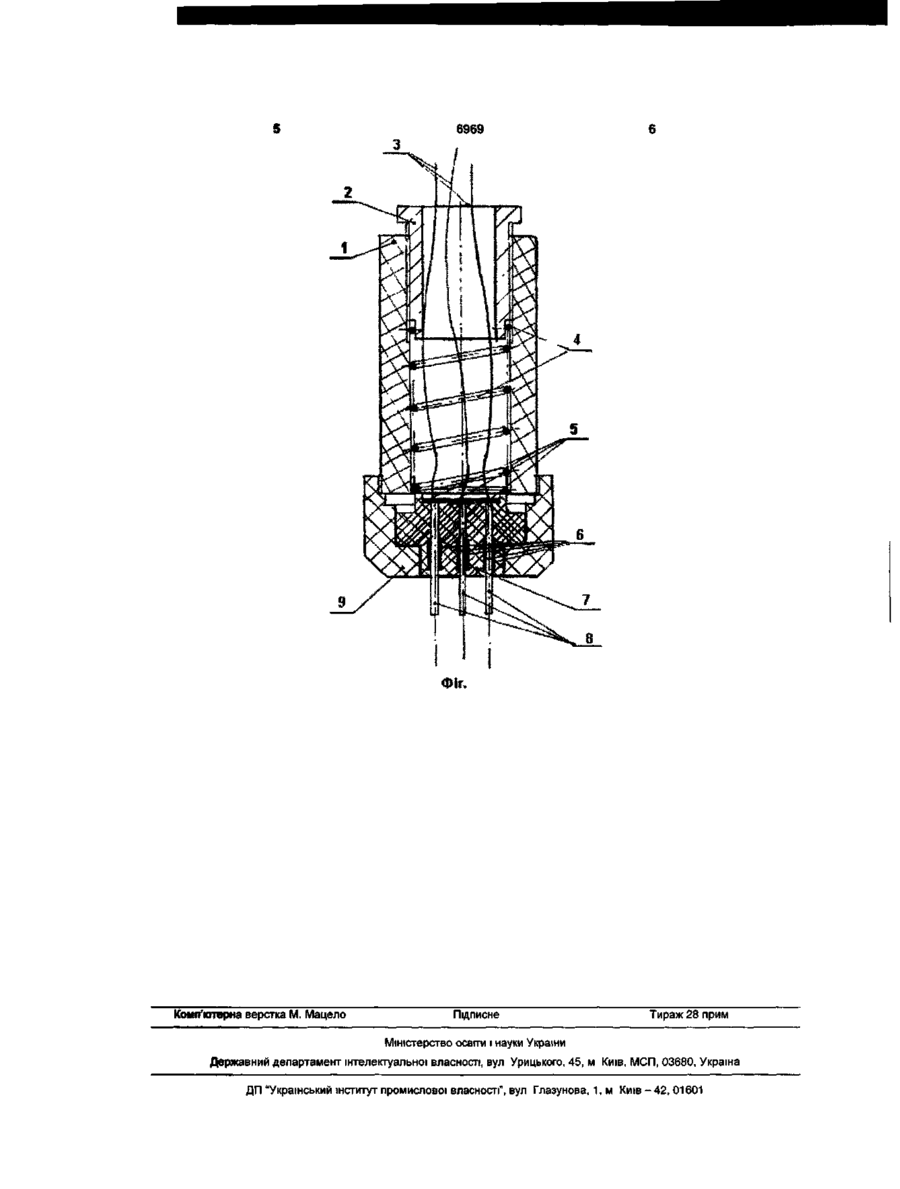

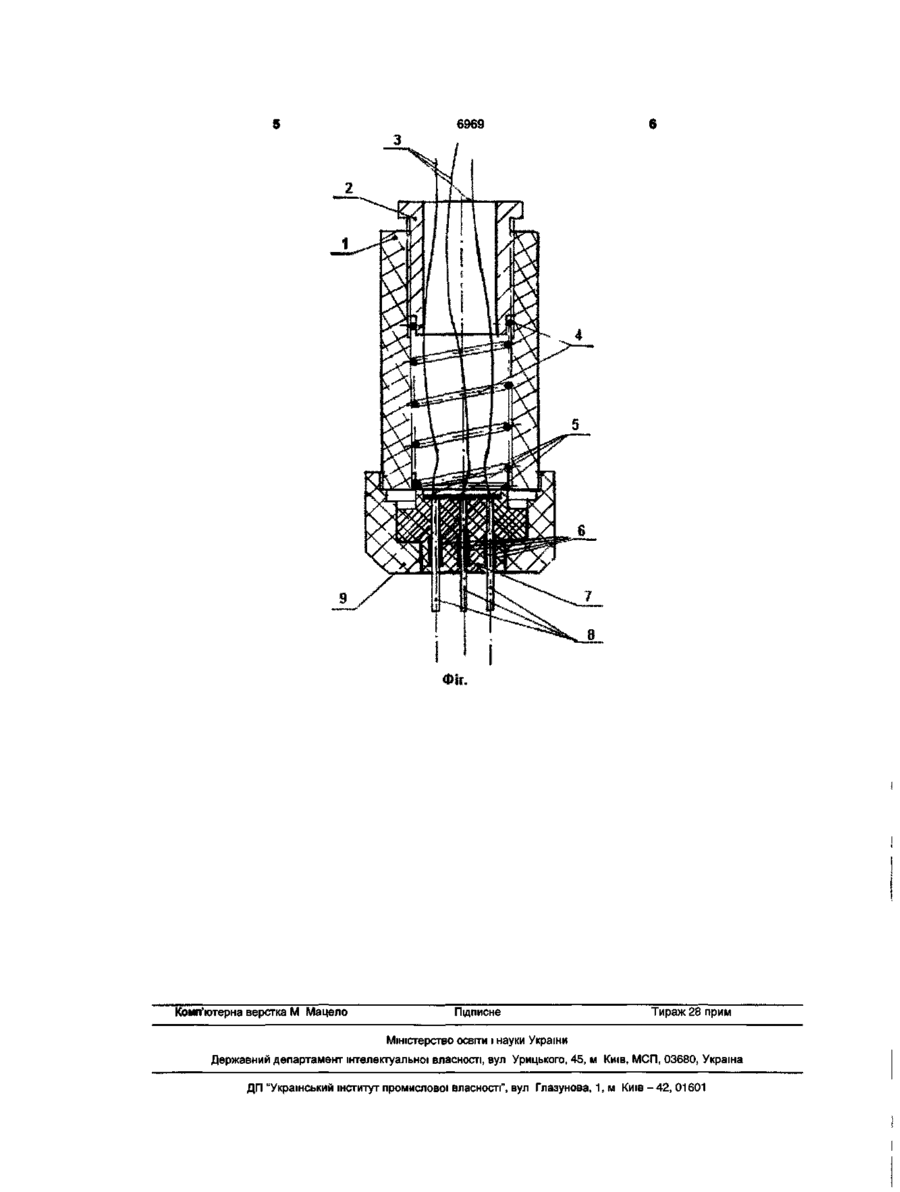

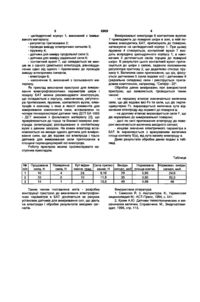

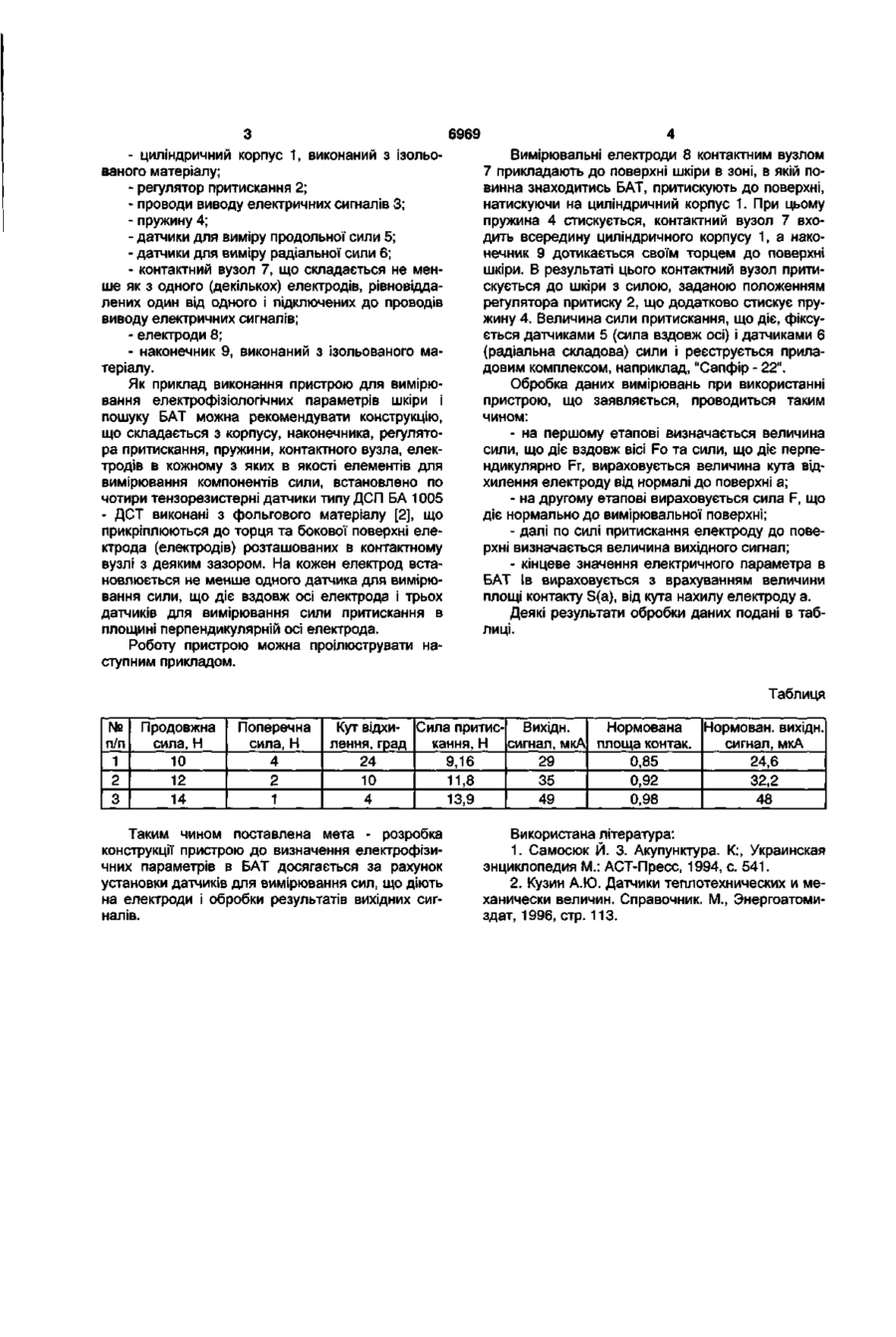

Пристрій для визначення сигналів білогічно активних точок, що містить циліндричний корпус, виготовлений з ізоляційного матеріалу, контактний вузол, виконаний у вигляді рівновіддалених один від одного електродів, з'єднаних електроізоляційними провідниками з провідниками виводу електричних сигналів, регулятор притискання, всередині якого розташовано пружину, підпружиненого контактного вузла, наконечника, який відрізняється тим, що на кожний електрод встановлюється як мінімум чотири датчики тиску - один у торці електрода на поздовжній осі і три датчики в площині, перпендикулярній поздовжній осі електрода, під кутом 120 градусів один від одного. Корисна модель відноситься до розділу медична техніка, зокрема до пристроїв до вимірювання сигналів для акупунктури і може бути використаний для вимірювання параметрів і пошуку біологічно активних точок (БАТ). Величина сигналу залежить від точності попадання електроду в БАТ, сили прижиму його до шкіри, площі контакту, змачуваємості шкіри, форми головки контактного електроду, фізіологічного стану пацієнта (температура тіла, вологість та особливості шкіри), ін. Процес вимірювання впливає на електричні параметри організму пацієнта і змінює показники в БАТ. Тому повторні вимірювання в одній і тій точці кожен раз дають нові результати і ускладнюють процес діагностики [1]. Відомий пристрій для пошуку БАТ, що складається з корпусу зробленого з діелектричного матеріалу, електроду на робочому кінці котрого в рівень з його торцем в корпусі встановлена діелектрична втулка в котрій з метою підвищення точності вимірювання параметрів і пошуку БАТ, в корпусі електроду розташовують вантаж, що може рухатись по вісі електроду [див. А.С. СРСР №1395325, МПК 5 А61Н39/00 за 88 рік]. Основним недоліком пристрою є: - неможливість його використання і проведення коректних вимірів при невертикальних положеннях вісі електроду. Найбільш близькою конструкцією, прототипом до запропонованої, є винахід по якому електрод для електропунктурної діагностики і корекції складається з циліндричного корпусу, зробленого з ізоляційного матеріалу, наконечника, регулятора притискання електродів, пружини, всередині котрої розташовано підпружинений контактний вузол, виконаний в вигляді рівновіддалених і ізольованих один від одного електродів []див. патент UA №9572 кл.: А61Н 39/00 1996 рік 30.09.96 Бюл. № 3]. Пристрій - прототип має такі недоліки: - неможливість притискання всіх електродів з однаковою силою до поверхні при вимірюванні, - неможливість контролю нормального до поверхні положення датчиків при вимірюванні. В основу корисної моделі поставлена мета підвищення точності визначення потенціалу, розробка пристрою для точного визначення електрофізичних параметрів в БАТ. Поставлена задача вирішується тим, що в конструкції для реалізації пристрою, що заявляється до елементів конструкції прототипу, а саме: - циліндричного корпусу, наконечнику, регулятора притискання, пружини, підпружиненого контактного вузла, виконаного в вигляді електродів, ізольованих один від одного; - додають датчики для вимірювання сил, що діють на електрод. На кожен електрод встановлюється не менше одного датчика для вимірювання сили, що діє вздовж осі електрода і трьох датчиків для вимірювання сили прижиму електрода в площині перпендикулярній продольній осі електрода. Ці датчики розміщуються під кутом 120 градусів один від одного. Схематично запропонований пристрій показано на фігурі, де: ео О) (О о> CD о> 6969 - циліндричний корпус 1, виконаний з ізольованого матеріалу; - регулятор притискання 2; - проводи виводу електричних сигналів 3; - пружину 4; - датчики для виміру продольно!" сили 5; - датчики для виміру радіальної сили 6; - контактний вузол 7, що складається не менше як з одного (декількох) електродів, рівновіддалених один від одного і підключених до проводів виводу електричних сигналів; - електроди 8; - наконечник 9, виконаний з ізольованого матеріалу. Як приклад виконання пристрою для вимірювання електрофізіологічних параметрів шкіри і пошуку БАТ можна рекомендувати конструкцію, що складається з корпусу, наконечника, регулятора притискання, пружини, контактного вузла, електродів в кожному з яких в якості елементів для вимірювання компонентів сили, встановлено по чотири тензорезистерні датчики типу ДСП БА 1005 - ДСТ виконані з фольгового матеріалу [2], що прикріплюються до торця та бокової поверхні електрода (електродів) розташованих в контактному вузлі з деяким зазором. На кожен електрод встановлюється не менше одного датчика для вимірювання сили, що діє вздовж осі електрода і трьох датчиків для вимірювання сили притискання в площині перпендикулярній осі електрода. Роботу пристрою можна проілюструвати наступним прикладом. Вимірювальні електроди 8 контактним вузлом 7 прикладають до поверхні шкіри в зоні, в якій повинна знаходитись БАТ, притискують до поверхні, натискуючи на циліндричний корпус 1. При цьому пружина 4 стискується, контактний вузол 7 входить всередину циліндричного корпусу 1, а наконечник 9 дотикається своїм торцем до поверхні шкіри. В результаті цього контактний вузол притискується до шкіри з силою, заданою положенням регулятора притиску 2, що додатково стискує пружину 4. Величина сили притискання, що діє, фіксується датчиками 5 (сила вздовж осі) і датчиками 6 (радіальна складова) сили і реєструється приладовим комплексом, наприклад, "Сапфір - 22". Обробка даних вимірювань при використанні пристрою, що заявляється, проводиться таким чином: - на першому етапові визначається величина сили, що діє вздовж вісі Fo та сили, що діє перпендикулярно Fr, вираховується величина кута відхилення електроду від нормалі до поверхні а; - на другому етапові вираховується сила F, що діє нормально до вимірювальної поверхні; - далі по силі притискання електроду до поверхні визначається величина вихідного сигнал; - кінцеве значення електричного параметра в БАТ їв вираховується з врахуванням величини площі контакту S(a), від кута нахилу електроду а. Деякі результати обробки даних подані в таблиці. Таблиця № п/п 1 2 3 Продовжна сила, Н 10 12 14 Поперечна сила, Н 4 2 1 Кут відхи- Сила притис- Вихідн. Нормован. вихідн. Нормована лення, град кання, Н сигнал, мкА площа контак. сигнал, мкА 24 9,16 29 0,85 24,6 0,92 10 11,8 35 32,2 4 13,9 49 0,98 48 Таким чином поставлена мета - розробка конструкції пристрою до визначення електрофізичних параметрів в БАТ досягається за рахунок установки датчиків для вимірювання сил, що діють на електроди і обробки результатів вихідних сигналів. Використана література: 1. Самосюк Й. 3. Акупунктура. К:, Украинская энциклопедия М.: АСТ-Пресс, 1994, с 541. 2. Кузин А.Ю. Датчики теплотехнических и механически величин. Справочник. М., Энергоатомиздат, 1996, стр. 113. 6969 ФІГ. Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
