Діагностичний пристрій для вимірювання електрофізіологічних потенціалів в біологічно активних точках (бат)
Формула / Реферат

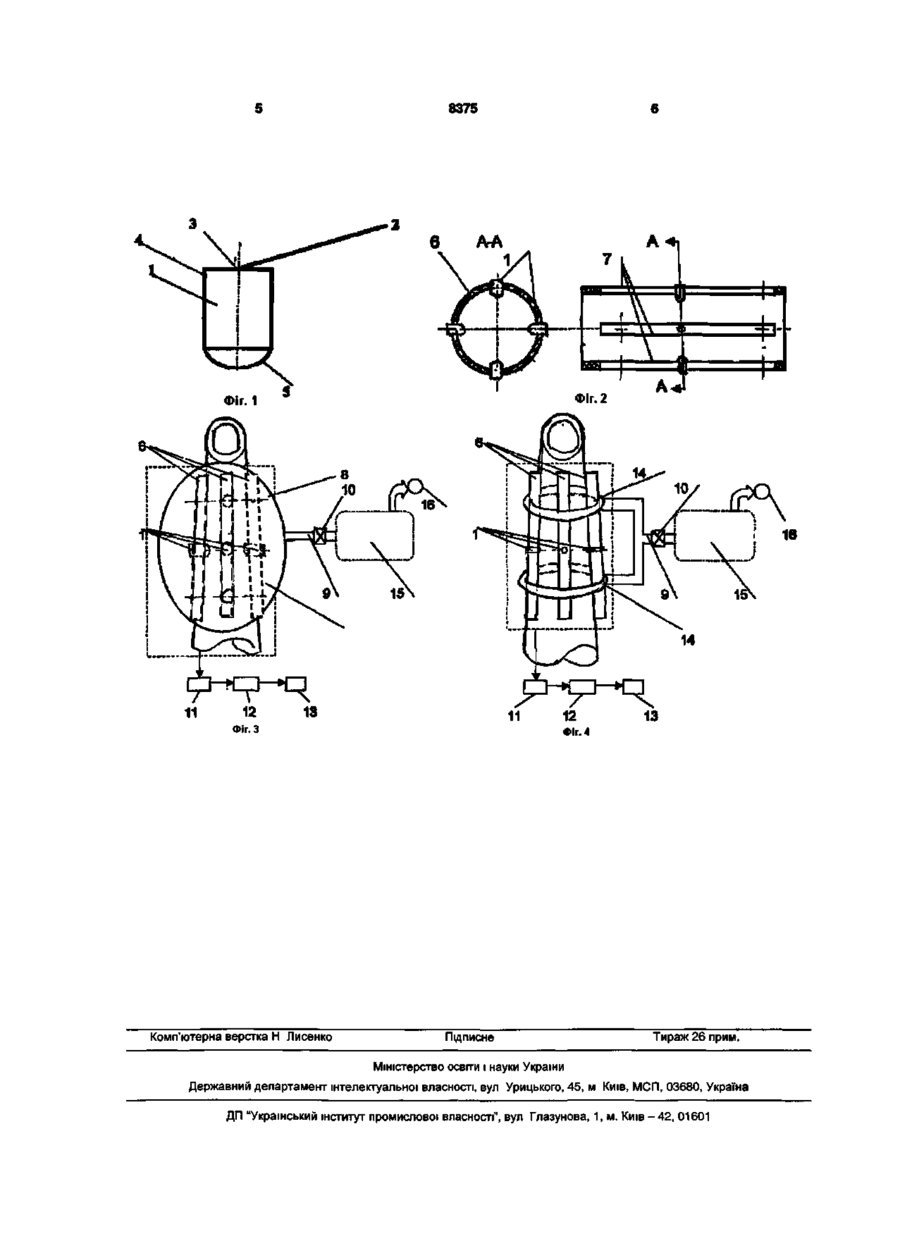

1. Діагностичний пристрій для вимірювання електрофізіологічних потенціалів в біологічно активних точках (БАТ), що складається з електродів, активних датчиків, пружного елемента, мікропідсилювача, вимірювального блока, аналого-цифрового перетворювача, обробляючої і аналізуючої апаратури, який відрізняється тим, що датчики виготовляють з одного і того ж хімічно чистого металу у вигляді циліндричних стержнів однакового діаметра, довжини, з сферичною формою чутливого елемента на кінці.
2. Пристрій за п.1, який відрізняється тим, що електроди для укріплення активних датчиків виконують у вигляді циліндричних оболонок, виготовлених з пружного матеріалу з подовжніми щілинами.
3. Пристрій за пп. 1, 2, який відрізняється тим, що елемент для притискання активних датчиків до шкіри виконується герметичним у вигляді порожнистої циліндричної оболонки діаметром і довжиною, що перевищують діаметр і довжину електродів з активними датчиками.
4. Пристрій за пп.1, 2 ,3, який відрізняється тим, що елемент для притискання активних датчиків до шкіри виконується у вигляді трубчатих манжет.
5. Пристрій за пп.1, 2, 3, 4, який відрізняється тим, що циліндричні оболонки, манжети шлангом через кран під'єднуються до камери, в котрій тиск повітря вищий, ніж атмосферний.
Текст

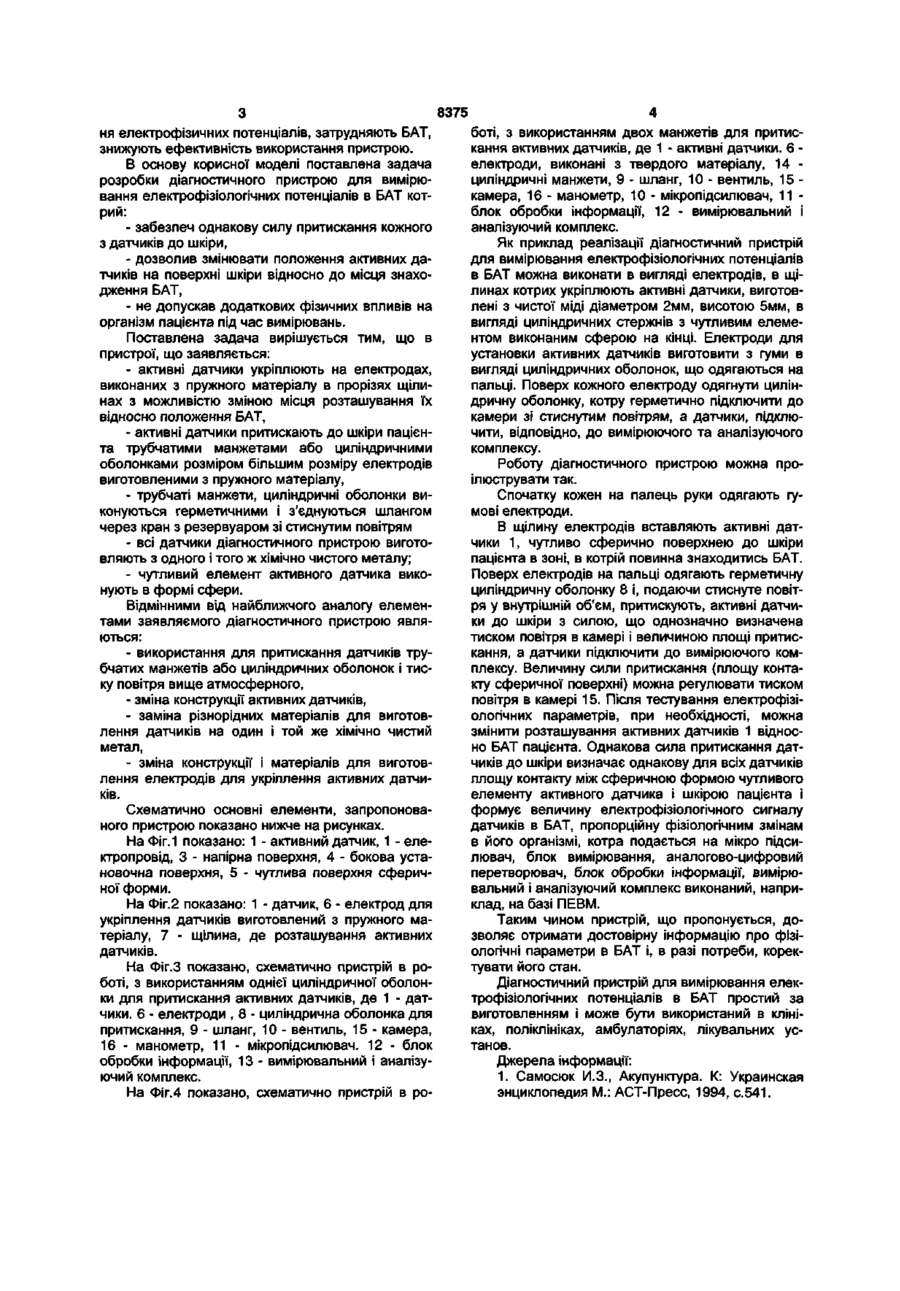

1. Діагностичний пристрій для вимірювання електрофізіологічних потенціалів в біологічно активних точках (БАТ), що складається з електродів, активних датчиків, пружного елемента, мікропідсилювача, вимірювального блока, аналогоцифрового перетворювача, обробляючої і аналізуючої апаратури, який відрізняється тим, що датчики виготовляють з одного і того ж хімічно чистого металу у вигляді циліндричних стержнів однакового діаметра, довжини, з сферичною формою чутливого елемента на кінці. 2. Пристрій за п.1, який відрізняється тим, що електроди для укріплення активних датчиків виконують у вигляді циліндричних оболонок, виготовлених з пружного матеріалу з подовжніми щілинами. 3. Пристрій за пп.1, 2, який відрізняється тим, що елемент для притискання активних датчиків до шкіри виконується герметичним у вигляді порожнистої циліндричної оболонки діаметром і довжиною, що перевищують діаметр і довжину електродів з активними датчиками. 4. Пристрій за пп.1, 2 ,3, який відрізняється тим, що елемент для притискання активних датчиків до шкіри виконується у вигляді трубчатих манжет. 5. Пристрій за пп.1, 2, 3, 4, який відрізняється тим, що циліндричні оболонки, манжети шлангом через кран під'єднуються до камери, в котрій тиск повітря вищий, ніж атмосферний. Корисна модель відноситься до розділу медична техніка, зокрема до пристроїв вимірювання електрофізіологічних параметрів для акупунктури, пошуку біологічно активних точок (БАТ). Величина сигналу в БАТ залежить від сили притискання електроду до шкіри, а також від площі контакту, форми головки контактного електроду, фізіологічного стану пацієнта (температура тіла, вологість та особливості шкіри), ін. Сам процес вимірювання впливає на електричні параметри організму пацієнта. Тому повторні вимірювання в одній і тій точці кожен раз дають нові результати і ускладнюють процес діагностики [1]. Відомий пристрій для вимірювання потенціалу в БАТ, в якому використовуються датчики, генератор струму, вимірювальний комплекс [див. А.С. СРСР №1491511 МПК 4 А61Н39/00 за 89 рік.]. Недоліком пристрою є недостатня достовірність вимірювань і пошуку БАТ, обумовлена тим, що сила притискання датчиків до шкіри ніяк не визначена. В таких умовах результати вимірів без видимих причин можуть суттєво змінюватись в декілька разів і не дозволяють провести коректне тестування фізіологічного стану пацієнта [1]. Найбільш близьким (прототипом) є конструкція пристрою для пошуку і вимірювань в БАТ, що складається з корпусу зробленого з діелектричного матеріалу, електроду, датчиків, в котрому в торці, в одній площині з активними датчиками установлена діелектрична втулка в котрій, з метою підвищення точності вимірів і пошуку БАТ в корпусі розташовано вантаж, котрий може переміщуватися вздовж вісі пристрою ф притискувати активні датчики до шкіри пацієнта з однаковою силою [див. А.С. СРСР №1395325 МПК 5 А61Н39/00 за 88 рік.] Недоліком пристрою є: - неможливість контролю сили притискання активних датчиків до шкіри при вимірюваннях; - недопустимість використання пристрою в положеннях вісі електроду відмінних від вертикалі, коли сила притискання може суттєво відрізнятися від ваги вантажу. Вказані недоліки знижують точність визначен СО 00 8375 ня електрофізичних потенціалів, затрудняють БАТ, знижують ефективність використання пристрою. В основу корисної моделі поставлена задача розробки діагностичного пристрою для вимірювання електрофізіологічних потенціалів в БАТ котрий: - забезпеч однакову силу притискання кожного з датчиків до шкіри, - дозволив змінювати положення активних датчиків на поверхні шкіри відносно до місця знаходження БАТ, - не допускав додаткових фізичних впливів на організм пацієнта під час вимірювань. Поставлена задача вирішується тим, що в пристрої, що заявляється: - активні датчики укріплюють на електродах, виконаних з пружного матеріалу в прорізях щілинах з можливістю зміною місця розташування їх відносно положення БАТ, - активні датчики притискають до шкіри пацієнта трубчатими манжетами або циліндричними оболонками розміром більшим розміру електродів виготовленими з пружного матеріалу, - трубчаті манжети, циліндричні оболонки виконуються герметичними і з'єднуються шлангом через кран з резервуаром зі стиснутим повітрям - всі датчики діагностичного пристрою виготовляють з одного і того ж хімічно чистого металу; - чутливий елемент активного датчика виконують в формі сфери. Відмінними від найближчого аналогу елементами заявляемого діагностичного пристрою являються: - використаннядля притискання датчиків трубчатих манжетів або циліндричних оболонок і тиску повітря вище атмосферного, - зміна конструкції активних датчиків, - заміна різнорідних матеріалів для виготовлення датчиків на один і той же хімічно чистий метал, - зміна конструкції і матеріалів для виготовлення електродів для укріплення активних датчиків. Схематично основні елементи, запропонованого пристрою показано нижче на рисунках. На Фіг.1 показано: 1 - активний датчик, 1 - електропровід, 3 - напірна поверхня, 4 - бокова установочна поверхня, 5 - чутлива поверхня сферичної форми. На Фіг.2 показано: 1 - датчик, 6 - електрод для укріплення датчиків виготовлений з пружного матеріалу, 7 - щілина, де розташування активних датчиків. На Фіг.З показано, схематично пристрій в роботі, з використанням однієї циліндричної оболонки для притискання активних датчиків, де 1 - датчики. 6 - електроди , 8 - циліндрична оболонка для притискання, 9 - шланг, 10 - вентиль, 15 - камера, 16 - манометр, 11 - мікропідсилювач. 12 - блок обробки інформації, 13 - вимірювальний і аналізуючий комплекс. На Фіг.4 показано, схематично пристрій в ро боті, з використанням двох манжетів для притискання активних датчиків, де 1 - активні датчики. 6 електроди, виконані з твердого матеріалу, 14 циліндричні манжети, 9 - шланг, 10 - вентиль, 15 камера, 16 - манометр, 10 - мікропідсилювач, 11 блок обробки інформації, 12 - вимірювальний і аналізуючий комплекс. Як приклад реалізації діагностичний пристрій для вимірювання електрофізіологічних потенціалів в БАТ можна виконати в вигляді електродів, в щілинах котрих укріплюють активні датчики, виготовлені з чистої міді діаметром 2мм, висотою 5мм, в вигляді циліндричних стержнів з чутливим елементом виконаним сферою на кінці. Електроди для установки активних датчиків виготовити з гуми в вигляді циліндричних оболонок, що одягаються на пальці. Поверх кожного електроду одягнути циліндричну оболонку, котру герметично підключити до камери зі стиснутим повітрям, а датчики, підключити, відповідно, до вимірюючого та аналізуючого комплексу. Роботу діагностичного пристрою можна проілюструвати так. Спочатку кожен на палець руки одягають гумові електроди. В щілину електродів вставляють активні датчики 1, чутливо сферично поверхнею до шкіри пацієнта в зоні, в котрій повинна знаходитись БАТ. Поверх електродів на пальці одягають герметичну циліндричну оболонку 8 і, подаючи стиснуте повітря у внутрішній об'єм, притискують, активні датчики до шкіри з силою, що однозначно визначена тиском повітря в камері і величиною площі притискання, а датчики підключити до вимірюючого комплексу. Величину сили притискання (площу контакту сферичної поверхні) можна регулювати тиском повітря в камері 15. Після тестування електрофізіологічних параметрів, при необхідності, можна змінити розташування активних датчиків 1 відносно БАТ пацієнта. Однакова сила притискання датчиків до шкіри визначає однакову для всіх датчиків площу контакту між сферичною формою чутливого елементу активного датчика і шкірою пацієнта і формує величину електрофізіологічного сигналу датчиків в БАТ, пропорційну фізіологічним змінам в його організмі, котра подається на мікро підсилювач, блок вимірювання, аналогово-цифровий перетворювач, блок обробки інформації, вимірювальний і аналізуючий комплекс виконаний, наприклад, на базі ПЕВМ. Таким чином пристрій, що пропонується, дозволяє отримати достовірну інформацію про фізіологічні параметри в БАТ і, в разі потреби, коректувати його стан. Діагностичний пристрій для вимірювання електрофізіологічних потенціалів в БАТ простий за виготовленням і може бути використаний в клініках, поліклініках, амбулаторіях, лікувальних установ. Джерела інформації: 1. Самосюк И.З., Акупунктура. К: Украинская энциклопедия М.: АСТ-Пресс, 1994, с.541. 8375 13 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDiagnostic device for measuring electrophysiologic potentials in biologically active points (bap)
Автори англійськоюShevchenko Viktor Leonidovych
Назва патенту російськоюДиагностическое устройство для измерения электрофизиологических потенциалов в биологически активных точках (бат)
Автори російськоюШевченко Виктор Леонидович
МПК / Мітки
МПК: A61H 39/00
Мітки: активних, електрофізіологічних, бат, біологічно, вимірювання, точках, пристрій, діагностичний, потенціалів
