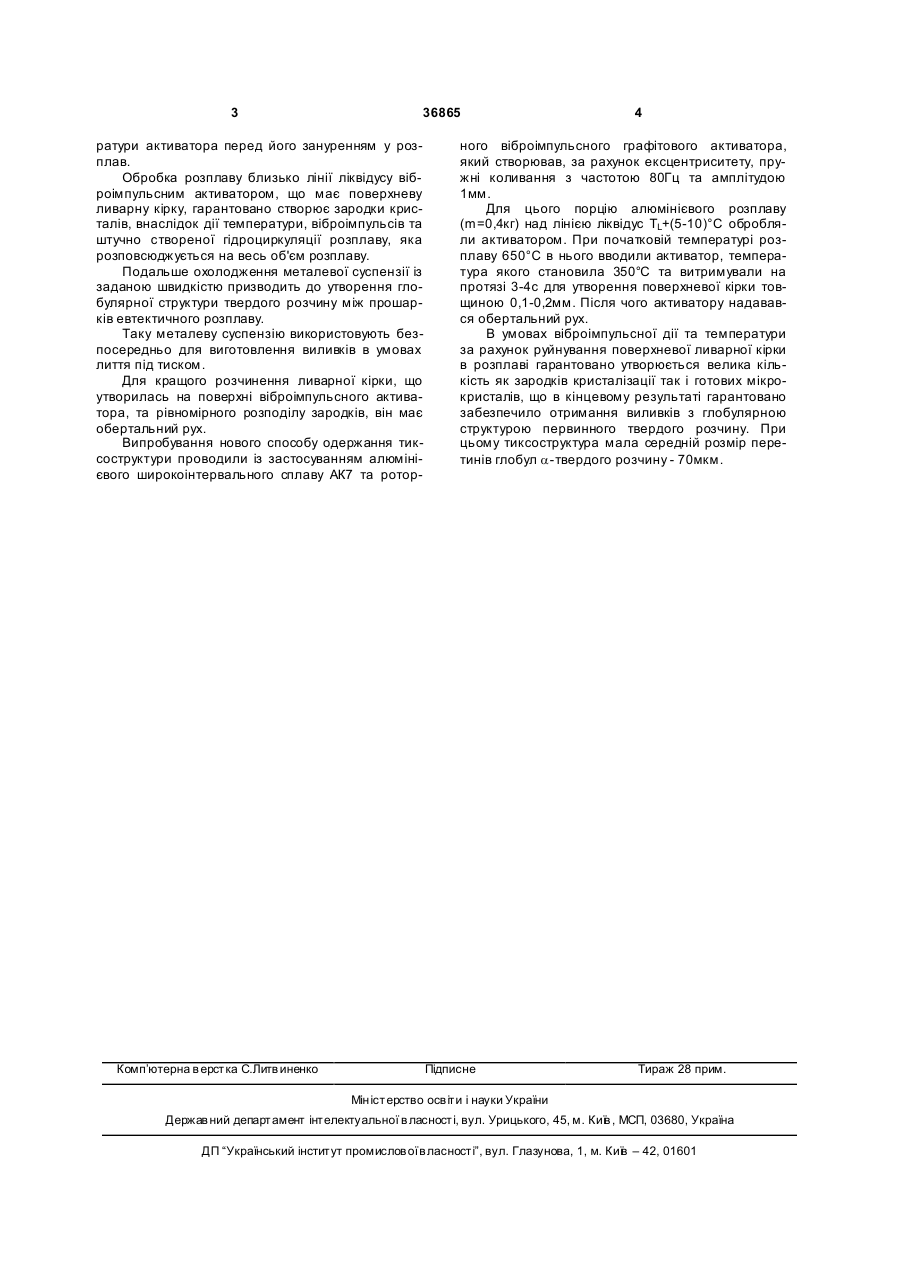

Спосіб одержання тиксоструктури

Спосіб одержання тиксоструктури, що включає приготування розплаву, його перемішування та охолодження, який відрізняється тим, що порцію розплаву близько лінії ліквідусу обробляють віброімпульсним активатором, який попередньо витримують в розплаві для утворення на його поверхні ливарної кірки з наперед заданим рівнем дисперсності кристалів первинної фази, що регулюється шляхом встановлення відповідної вихідної температури активатора перед його зануренням у розплав. (19) (21) u200806949 (22) 19.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ГОЛОВАЧЕНКО ВІКТОР ПЕТРОВИЧ, UA, БОРИСОВ ГЕОРГІЙ ПАВЛОВИЧ, U A, ДУКА ВІТАЛІЙ МИ ХАЙЛОВИЧ, UA (73) ФІЗИКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ МЕТАЛІВ ТА СПЛАВІВ НАЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ, U A 3 36865 ратури активатора перед його зануренням у розплав. Обробка розплаву близько лінії ліквідусу віброімпульсним активатором, що має поверхневу ливарну кірку, гарантовано створює зародки кристалів, внаслідок дії температури, віброімпульсів та штучно створеної гідроциркуляції розплаву, яка розповсюджується на весь об'єм розплаву. Подальше охолодження металевої суспензії із заданою швидкістю призводить до утворення глобулярної структури твердого розчину між прошарків евтектичного розплаву. Таку металеву суспензію використовують безпосередньо для виготовлення виливків в умовах лиття під тиском. Для кращого розчинення ливарної кірки, що утворилась на поверхні віброімпульсного активатора, та рівномірного розподілу зародків, він має обертальний рух. Випробування нового способу одержання тиксоструктури проводили із застосуванням алюмінієвого широкоінтервального сплаву АК7 та ротор Комп’ютерна в ерстка C.Литв иненко 4 ного віброімпульсного графітового активатора, який створював, за рахунок ексцентриситету, пружні коливання з частотою 80Гц та амплітудою 1мм. Для цього порцію алюмінієвого розплаву (m=0,4кг) над лінією ліквідус TL+(5-10)°C обробляли активатором. При початковій температурі розплаву 650°С в нього вводили активатор, температура якого становила 350°С та витримували на протязі 3-4с для утворення поверхневої кірки товщиною 0,1-0,2мм. Після чого активатору надавався обертальний рух. В умовах віброімпульсної дії та температури за рахунок руйнування поверхневої ливарної кірки в розплаві гарантовано утворюється велика кількість як зародків кристалізації так і готових мікрокристалів, що в кінцевому результаті гарантовано забезпечило отримання виливків з глобулярною структурою первинного твердого розчину. При цьому тиксоструктура мала середній розмір перетинів глобул a-твердого розчину - 70мкм. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
