Подрібнювач спіральний
Номер патенту: 36928
Опубліковано: 10.11.2008
Автори: Ревенко Іван Іванович, Ревенко Юлій Іванович, Потапова Світлана Євгеніївна
Формула / Реферат
Подрібнювач спіральний, що містить пустотілий корпус овальної або багатокутної форми в поперечному перерізі із завантажувальною горловиною та розвантажувальним пристроєм і розташований в корпусі багатокутний в поперечному перерізі вал з надітою на нього циліндричною спіраллю, який відрізняється тим, що в нижній частині корпусу в зоні розвантажувального пристрою встановлена сепаруюча поверхня (решето) та регулювальна засувка в кінці цієї поверхні.
Текст

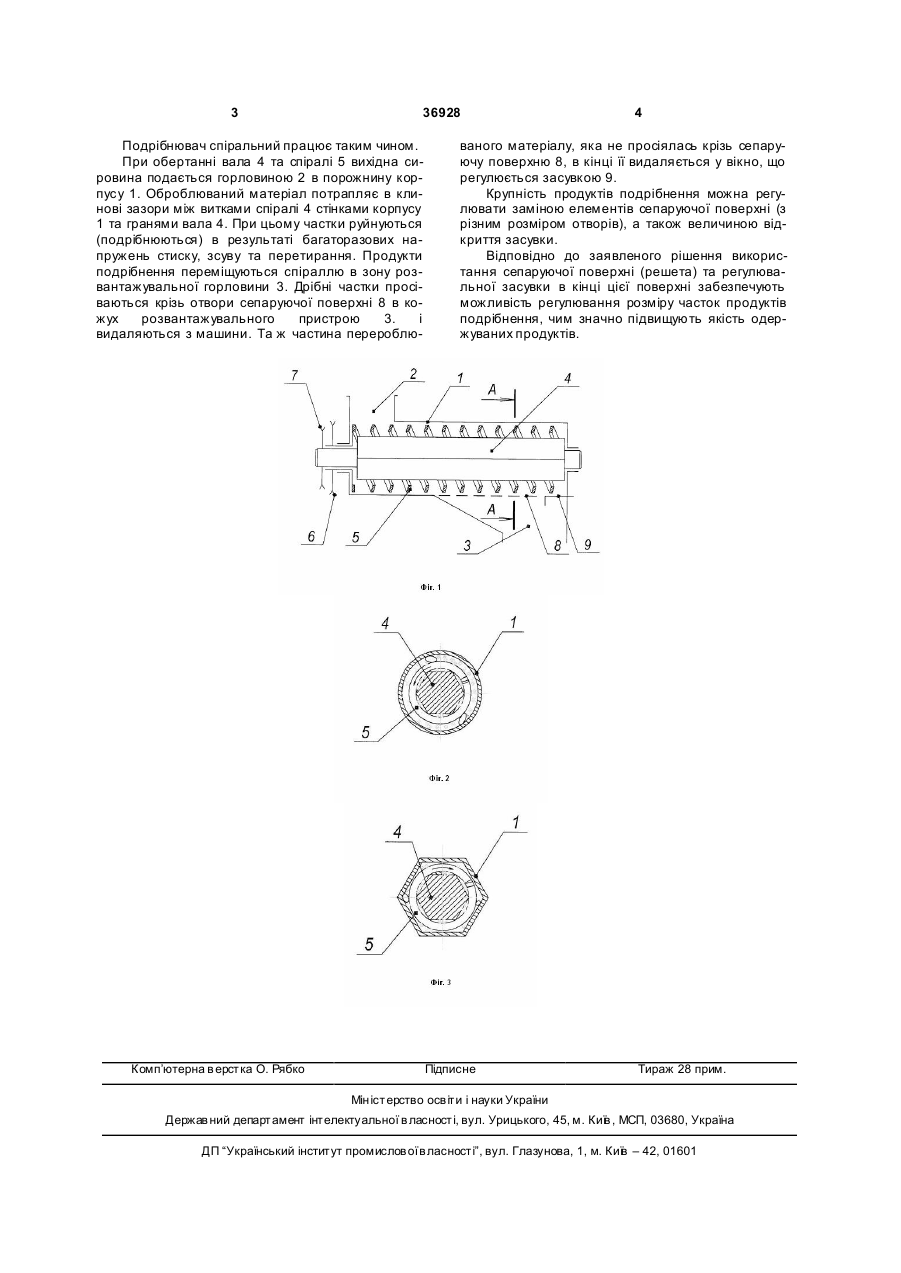

Подрібнювач спіральний, що містить пусто тілий корпус овальної або багатокутної форми в поперечному перерізі із завантажувальною горловиною та розвантажувальним пристроєм і розташований в корпусі багатокутний в поперечному перерізі вал з надітою на нього циліндричною спіраллю, який відрізняється тим, що в нижній частині корпусу в зоні розвантажувального пристрою встановлена сепаруюча поверхня (решето) та регулювальна засувка в кінці цієї поверхні. (19) (21) u200807581 (22) 03.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) РЕВЕНКО ІВАН ІВАНОВИЧ, UA, ПОТАПОВА СВІТЛАН А ЄВГЕНІЇВНА, U A, РЕВЕНКО ЮЛІЙ ІВАНОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 36928 Подрібнювач спіральний працює таким чином. При обертанні вала 4 та спіралі 5 вихідна сировина подається горловиною 2 в порожнину корпусу 1. Оброблюваний матеріал потрапляє в клинові зазори між витками спіралі 4 стінками корпусу 1 та гранями вала 4. При цьому частки руйнуються (подрібнюються) в результаті багаторазових напружень стиску, зсуву та перетирання. Продукти подрібнення переміщуються спіраллю в зону розвантажувальної горловини 3. Дрібні частки просіваються крізь отвори сепаруючої поверхні 8 в кожух розвантажувального пристрою 3. і видаляються з машини. Та ж частина перероблю Комп’ютерна в ерстка О. Рябко 4 ваного матеріалу, яка не просіялась крізь сепаруючу поверхню 8, в кінці її видаляється у вікно, що регулюється засувкою 9. Крупність продуктів подрібнення можна регулювати заміною елементів сепаруючої поверхні (з різним розміром отворів), а також величиною відкриття засувки. Відповідно до заявленого рішення використання сепаруючої поверхні (решета) та регулювальної засувки в кінці цієї поверхні забезпечують можливість регулювання розміру часток продуктів подрібнення, чим значно підвищують якість одержуваних продуктів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpiral crusher
Автори англійськоюRevenko Ivan Ivanovych, Potapova Svitlana Yevheniivna, Revenko Yulii Ivanovych
Назва патенту російськоюИзмельчитель спиральный
Автори російськоюРевенко Иван Иванович, Потапова Светлана Евгеньевна, Ревенко Юлий Иванович
МПК / Мітки
МПК: B02C 19/00
Мітки: спіральний, подрібнювач
