Пристрій для газопроменевого опалення

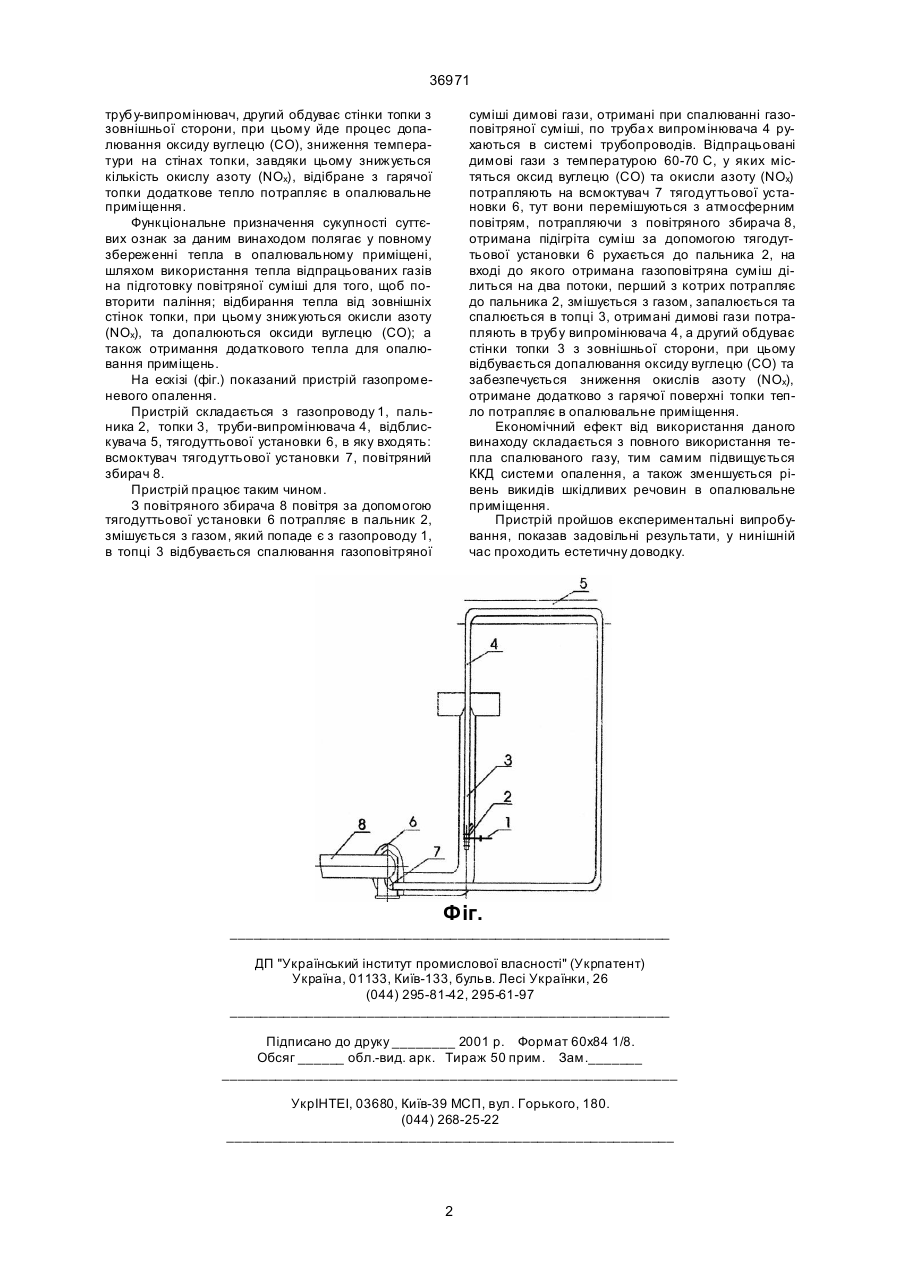

Пристрій для газопроменевого опалення, що містить пальник, топку, тр убу-випромінювач, тягодуттьову установку та відблискувач, який відрізняється тим, що труба-випромінювач з'єднана з всмоктувачем тягодуттьової установки, а топка розміщена у зовнішньому повітропроводі з можливістю розділення повітря на два потоки. (19) (21) 2000031248 (22) 02.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Каспаров Сергій Григорович, Овчаренко Сергій Володимирович, Рохман Валерій Олексійович (73) Товариство з обмеженою відповідальністю фірма "УКРАЇНА-5" 36971 трубу-випромінювач, другий обдуває стінки топки з зовнішньої сторони, при цьому йде процес допалювання оксиду вуглецю (CO), зниження температури на стінах топки, завдяки цьому знижується кількість окислу азоту (NOх), відібране з гарячої топки додаткове тепло потрапляє в опалювальне приміщення. Функціональне призначення сукупності суттєвих ознак за даним винаходом полягає у повному збереженні тепла в опалювальному приміщені, шляхом використання тепла відпрацьованих газів на підготовку повітряної суміші для того, щоб повторити паління; відбирання тепла від зовнішніх стінок топки, при цьому знижуються окисли азоту (NOx), та допалюються оксиди вуглецю (CO); а також отримання додаткового тепла для опалювання приміщень. На ескізі (фіг.) показаний пристрій газопроменевого опалення. Пристрій складається з газопроводу 1, пальника 2, топки 3, труби-випромінювача 4, відблискувача 5, тягодуттьової установки 6, в яку входять: всмоктувач тягодуттьової установки 7, повітряний збирач 8. Пристрій працює таким чином. З повітряного збирача 8 повітря за допомогою тягодуттьової установки 6 потрапляє в пальник 2, змішується з газом, який попаде є з газопроводу 1, в топці 3 відбувається спалювання газоповітряної суміші димові гази, отримані при спалюванні газоповітряної суміші, по труба х випромінювача 4 рухаються в системі трубопроводів. Відпрацьовані димові гази з температурою 60-70 С, у яких містяться оксид вуглецю (CO) та окисли азоту (NOх) потрапляють на всмоктувач 7 тягодуттьової установки 6, тут вони перемішуються з атмосферним повітрям, потрапляючи з повітряного збирача 8, отримана підігріта суміш за допомогою тягодуттьової установки 6 рухається до пальника 2, на вході до якого отримана газоповітряна суміш ділиться на два потоки, перший з котрих потрапляє до пальника 2, змішується з газом, запалюється та спалюється в топці 3, отримані димові гази потрапляють в трубу випромінювача 4, а другий обдуває стінки топки 3 з зовнішньої сторони, при цьому відбувається допалювання оксиду вуглецю (СО) та забезпечується зниження окислів азоту (NOх), отримане додатково з гарячої поверхні топки тепло потрапляє в опалювальне приміщення. Економічний ефект від використання даного винаходу складається з повного використання тепла спалюваного газу, тим самим підвищується ККД системи опалення, а також зменшується рівень викидів шкідливих речовин в опалювальне приміщення. Пристрій пройшов експериментальні випробування, показав задовільні результати, у нинішній час проходить естетичну доводку. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
