Піч для опалення та приготування їжі

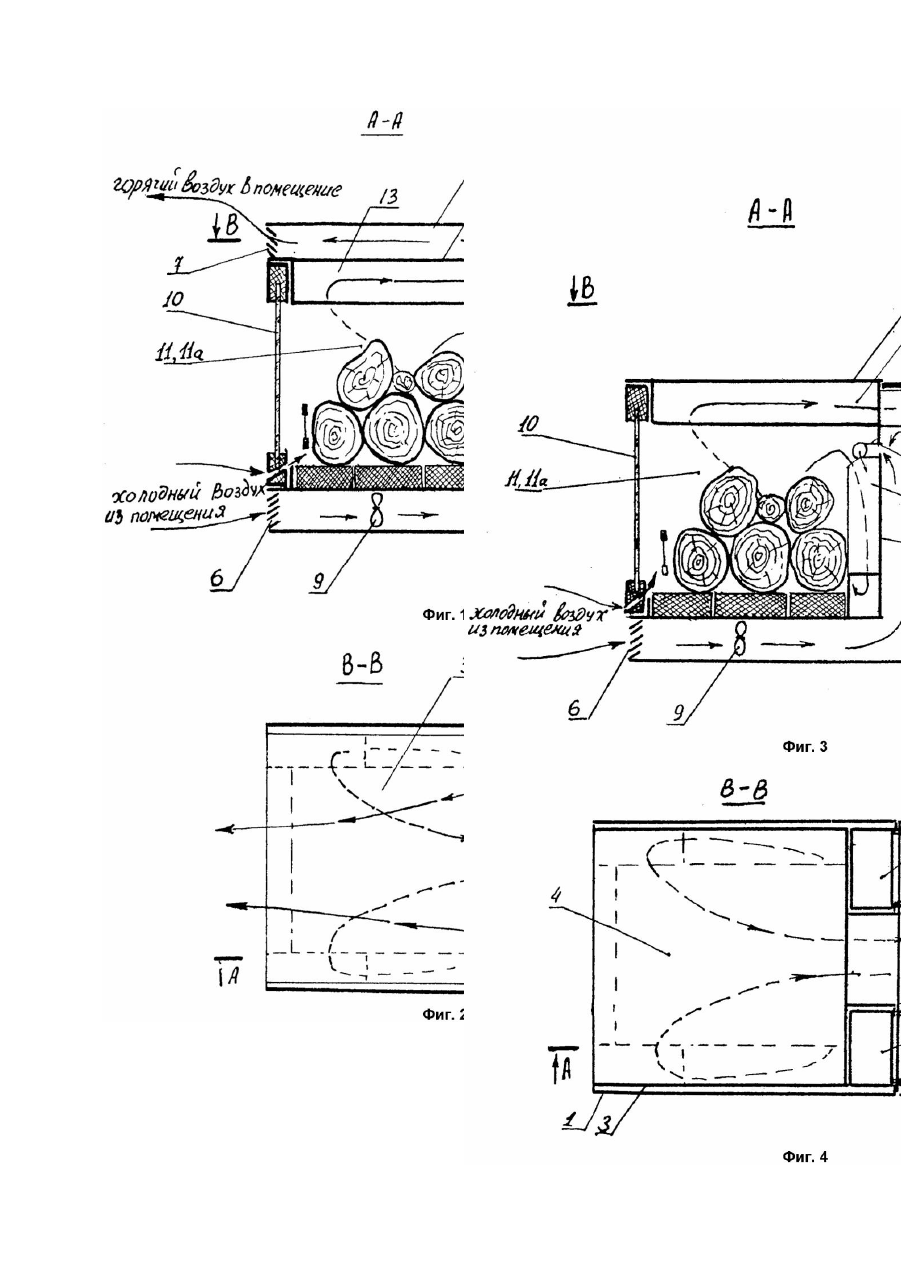

Изобретение относится к тепловым генераторам малой мощности и предназначено преимущественно для использования в быту, в частности в бытовы х твердотопливных генераторах тепла для воздушного отопления - в каминах. Наиболее близкой к заявляемой конструкции является печь, содержащая топку с плоской верхней стенкой воздухонагревательный канал, образованный между топкой и стенками корпуса, вентилятор для нагнетания воздуха в воздухонагревательный канал и канал для подачи в топку вторичного воздуха. Эта печь обеспечивает возможность отопления помещения путем принудительной конвекции воздуха, а вер хняя стенка топки в принципе может использоваться в качестве плитного настила для приготовления пищи. Наличие канала для подачи вторичного воздуха обеспечивает повышенную эффективность сжигания топлива. Основными недостатками известного устройства являются недостаточно эффективное использование наружных поверхностей стенок для воздушного отопления, недостаточно эффективное использование известного устройства для пищеприготовления, неэффективная и громоздкая система подачи вторичного воздуха на горение. Например, наружная поверхность верхней стенки топки у прототипа воздушным потоком от вентилятора не обдувается; в случае использования верхней стенки топки для пищеприготовления из-за установки на нее посуды с более холодной пищей снижается температура в топке, падает нагрузка, коэффициент полезного действия печи и растет недожог; количество подаваемого на дожигание вторичного воздуха практически не согласовано с режимом работы печи. Целью изобретения является повышение эффективности работы печи. Поставленная цель достигается за счет того, что в известной печи, содержащей топку с плоской верхней стенкой, воздухонагревательный канал, образованный между топкой и стенками корпуса, вентилятор для нагнетания воздуха в воздухонагревательный канал и канал для подачи в топку вторичного воздуха, корпус снабжен поворотной крышкой, выполненной с возможностью ее установки с образованием дополнительного участка воздухонагревательного канала. При таком техническом решении увеличивается эффективность отвода тепла от наружных поверхностей стенок топки при работе печи в режиме отопления и, кроме того, сохраняется возможность использования ее для пищеприготовления, Если же при откидывании поворотной крышки корпуса воздухонагревательный канал будет перекрываться закрепленной на ней заслонкой, то температура стенок топки будет расти, а не падать, как это имеет место у прототипа, и что имеет очень важное значение при работе печи в режиме пищеприготовления. Если при этом совместить к тому же канал для подачи вторичного воздуха с участком воздухонагревательного канала, то качество сжигания топлива и коэффициент полезного действия печи не снижается. Более того, совмещение канала для подачи вторичного воздуха с участком воздухонагревательного канала помимо упрощения конструкции приводит к увеличению согласованности между режимом теплосъема и режимом работы топки, что повышает как эффективность так и качество использования топлива. На фиг.1 и 2 изображены разрезы печи при закрытой поворотной крышке; на фиг.3 и 4 - то же, при открытой. Печь включает в себя корпус 1 с поворотной крышкой 2, топку 3 с используемой в качестве варочного настила верхней стенкой 4, воздухонагревательный канал 5, имеющий входное отверстие 6 и выходное отверстие 7, закрепленную на поворотной крышке 2 корпуса 1 заслонку 8. В канале 5 расположен вентилятор9 для продувки воздуха по каналу 5. Закрытая дверцей 10 топка 3 имеет камеру сгорания 11, состоящую из двух частей - камеры неполного сгорания 11а и камеры дожигания 11б. Топка имеет воздухозаборные отверстия 12 для подачи вторичного воздуха, газоходы 13 и дымоход 14. Печь работает следующим образом. Загруженное через дверцу 10 в камеру сгорания 11 топки 3 топливо (преимущественно дрова), горит интенсивно, газифицируясь в камере неполного сгорания 11а под воздействием высоких температур, обеспечиваемых омывающими ее по газоходам 13 продуктами сгорания, полученными в результате дожигания продуктов газификации топлива из камеры 11а в камере дожигания 11б с использованием поступающего в нее из канала 5 через воздухозаборные отверстия 12 вторичного воздуха. Продукты сгорания из камеры дожигания 11б уходят по газоходу 13 в дымоход 14, разогревая при этом и верхнюю стенку 4 топку 3. Воздух из помещения поступает в канал 5 через выходное отверстие бис помощью вентилятора 9 продувается по этому каналу, омывая наружные поверхности топки 3 и нагреваясь в результате этого. Из канала 5 этот нагретый воздух через выходное отверстие 7 вновь возвращается в помещение. При открывании поворотной крышки 2 корпуса 1 появляется доступ к более горячей, а значит и более приемлемой для приготовления пищи верхней стенки 4 топки 3. При этом одновременно с открыванием поворотной крышки 2 топки 3 поворачивается и связанная с этой крышкой заслонка 8, перекрывая канал 5, в результате снижая расход тепла, произведенного в топке и идущего на отопление и увеличивая в то же время количество этого тепла, идущего на приготовление пищи. Увеличение температуры стенок топки при этом еще более интенсифицирует газификацию топлива в камере неполного сгорания 11а. Однако ухудшения качества сгорания при этом не только не происходит, но оно даже улучшается, поскольку перегораживание канала 5 и создание воздушного подпора перед заслонкой 8 у расположенных перед нею воздухозаборных отверстий 12 обеспечивает и увеличение подачи этого вторичного воздуха в камеру дожигания 11б. Таким образом, в результате использования заявляемого технического решения расширяются функциональные возможности известной печи повышается эффективность и качество сжигания в ней топлива.
