Наметова споруда

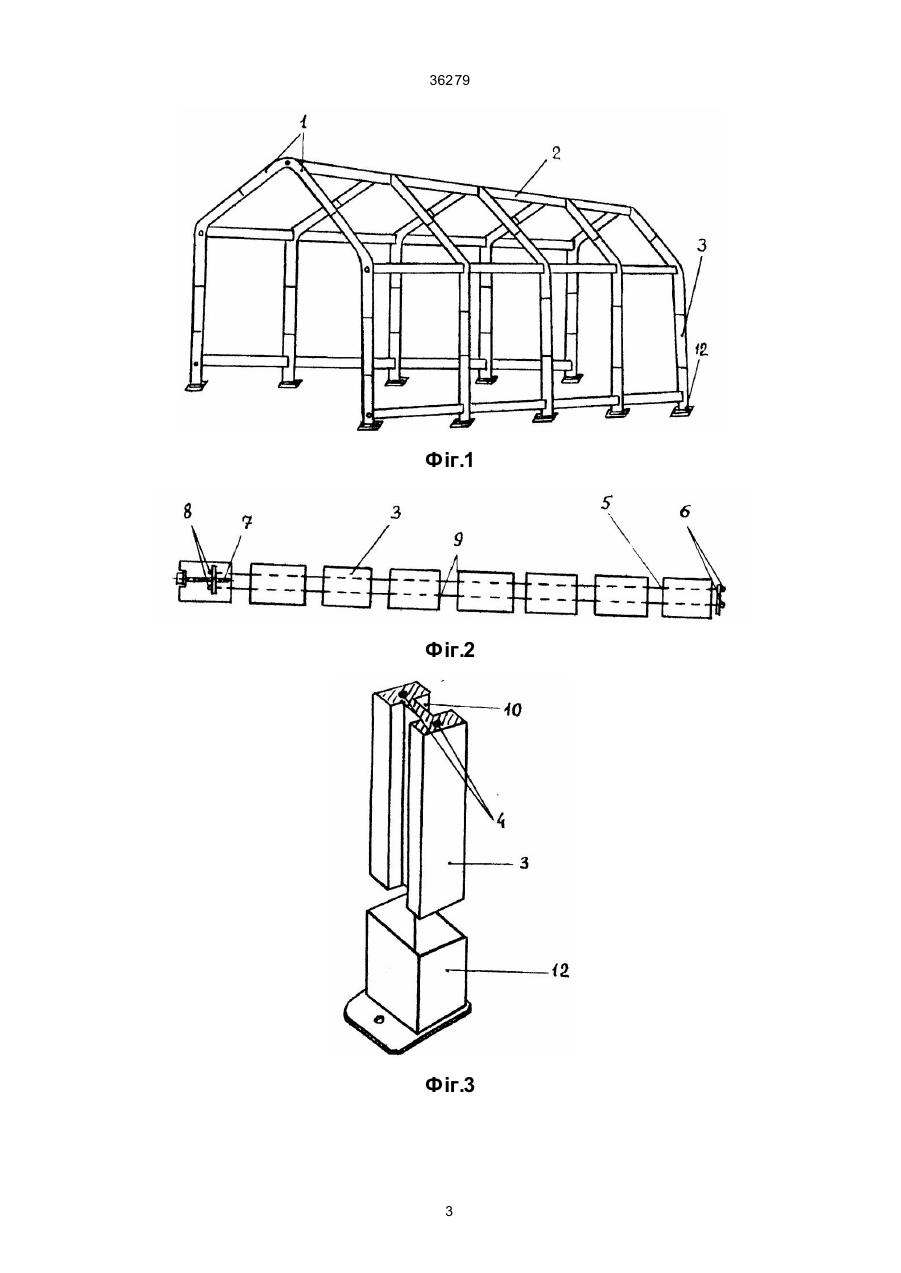

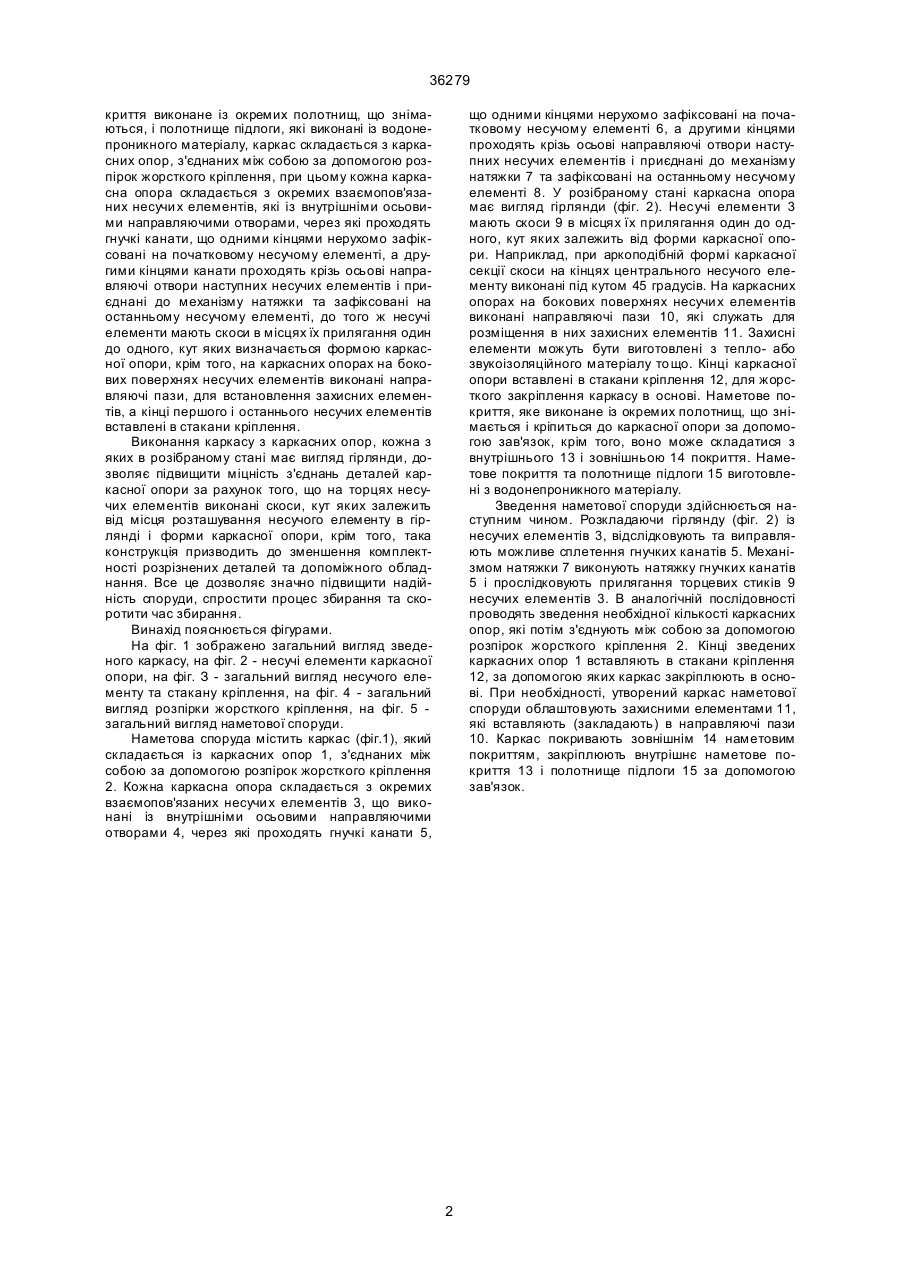

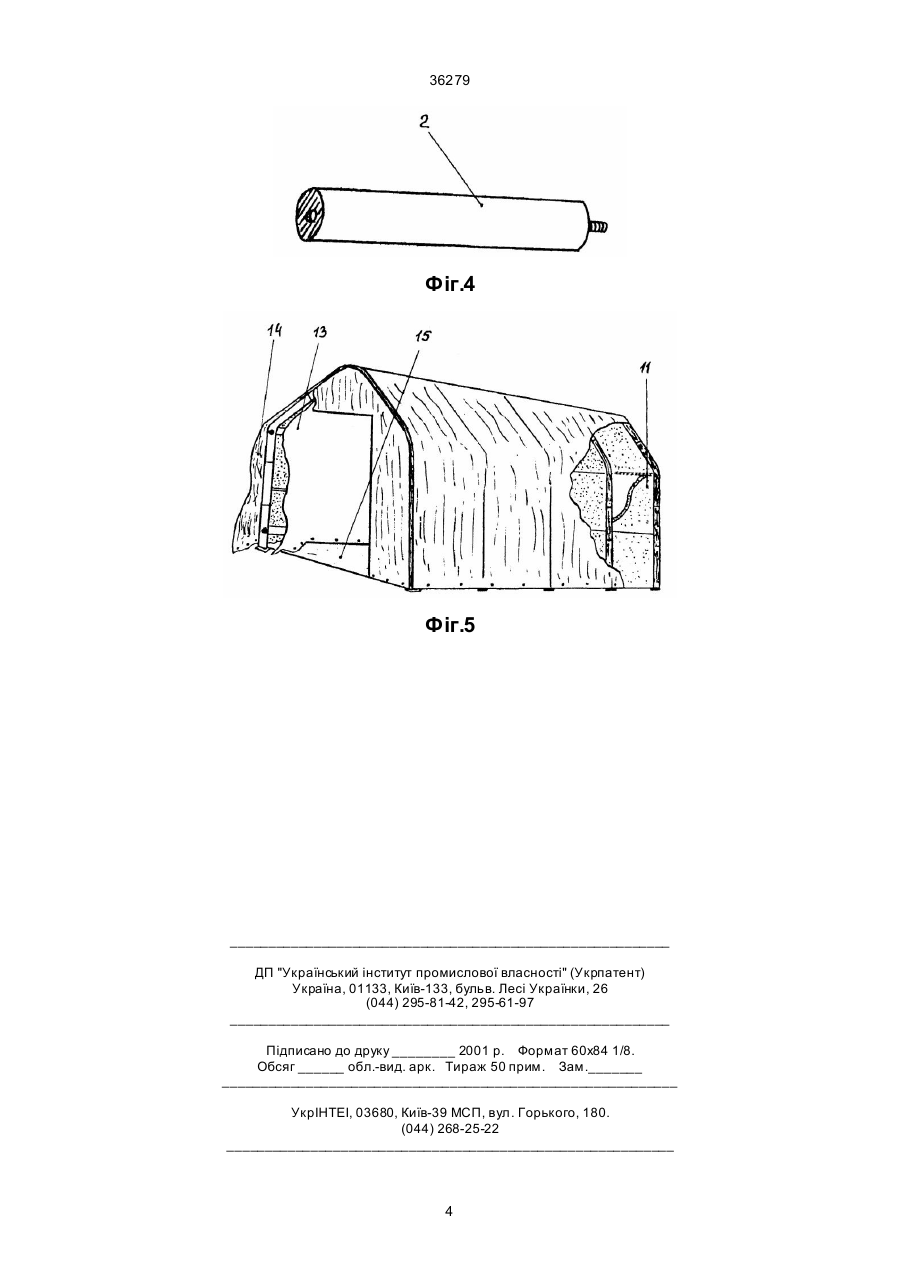

Наметова споруда, яка містить каркас, наметове покриття, що знімається , і полотнище підлоги, які виконані із водонепроникного матеріалу, яка відрізняє ться тим, що каркас складається з каркасних опор, з'єднаних між собою за допомогою розпірок жорсткого кріплення, при цьому кожна каркасна опора складається з окремих взаємопо 36279 криття виконане із окремих полотнищ, що знімаються, і полотнище підлоги, які виконані із водонепроникного матеріалу, каркас складається з каркасних опор, з'єднаних між собою за допомогою розпірок жорсткого кріплення, при цьому кожна каркасна опора складається з окремих взаємопов'язаних несучи х елементів, які із внутрішніми осьовими направляючими отворами, через які проходять гнучкі канати, що одними кінцями нерухомо зафіксовані на початковому несучому елементі, а другими кінцями канати проходять крізь осьові направляючі отвори наступних несучих елементів і приєднані до механізму натяжки та зафіксовані на останньому несучому елементі, до того ж несучі елементи мають скоси в місцях їх прилягання один до одного, кут яких визначається формою каркасної опори, крім того, на каркасних опорах на бокових поверхнях несучих елементів виконані направляючі пази, для встановлення захисних елементів, а кінці першого і останнього несучих елементів вставлені в стакани кріплення. Виконання каркасу з каркасних опор, кожна з яких в розібраному стані має вигляд гірлянди, дозволяє підвищити міцність з'єднань деталей каркасної опори за рахунок того, що на торцях несучих елементів виконані скоси, кут яких залежить від місця розташування несучого елементу в гірлянді і форми каркасної опори, крім того, така конструкція призводить до зменшення комплектності розрізнених деталей та допоміжного обладнання. Все це дозволяє значно підвищити надійність споруди, спростити процес збирання та скоротити час збирання. Винахід пояснюється фігурами. На фіг. 1 зображено загальний вигляд зведеного каркасу, на фіг. 2 - несучі елементи каркасної опори, на фіг. З - загальний вигляд несучого елементу та стакану кріплення, на фіг. 4 - загальний вигляд розпірки жорсткого кріплення, на фіг. 5 загальний вигляд наметової споруди. Наметова споруда містить каркас (фіг.1), який складається із каркасних опор 1, з'єднаних між собою за допомогою розпірок жорсткого кріплення 2. Кожна каркасна опора складається з окремих взаємопов'язаних несучи х елементів 3, що виконані із внутрішніми осьовими направляючими отворами 4, через які проходять гнучкі канати 5, що одними кінцями нерухомо зафіксовані на початковому несучому елементі 6, а другими кінцями проходять крізь осьові направляючі отвори наступних несучих елементів і приєднані до механізму натяжки 7 та зафіксовані на останньому несучому елементі 8. У розібраному стані каркасна опора має вигляд гірлянди (фіг. 2). Несучі елементи 3 мають скоси 9 в місцях їх прилягання один до одного, кут яких залежить від форми каркасної опори. Наприклад, при аркоподібній формі каркасної секції скоси на кінцях центрального несучого елементу виконані під кутом 45 градусів. На каркасних опорах на бокових поверхнях несучи х елементів виконані направляючі пази 10, які служать для розміщення в них захисних елементів 11. Захисні елементи можуть бути виготовлені з тепло- або звукоізоляційного матеріалу то що. Кінці каркасної опори вставлені в стакани кріплення 12, для жорсткого закріплення каркасу в основі. Наметове покриття, яке виконане із окремих полотнищ, що знімається і кріпиться до каркасної опори за допомогою зав'язок, крім того, воно може складатися з внутрішнього 13 і зовнішньою 14 покриття. Наметове покриття та полотнище підлоги 15 виготовлені з водонепроникного матеріалу. Зведення наметової споруди здійснюється наступним чином. Розкладаючи гірлянду (фіг. 2) із несучих елементів 3, відслідковують та виправляють можливе сплетення гнучких канатів 5. Механізмом натяжки 7 виконують натяжку гнучких канатів 5 і прослідковують прилягання торцевих стиків 9 несучих елементів 3. В аналогічній послідовності проводять зведення необхідної кількості каркасних опор, які потім з'єднують між собою за допомогою розпірок жорсткого кріплення 2. Кінці зведених каркасних опор 1 вставляють в стакани кріплення 12, за допомогою яких каркас закріплюють в основі. При необхідності, утворений каркас наметової споруди облаштовують захисними елементами 11, які вставляють (закладають) в направляючі пази 10. Каркас покривають зовнішнім 14 наметовим покриттям, закріплюють внутрішнє наметове покриття 13 і полотнище підлоги 15 за допомогою зав'язок. 2 36279 Фіг.1 Фіг.2 Фіг.3 3 36279 Фіг.4 Фіг.5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
