Апарат для обробки насіння рослин рідкими препаратами

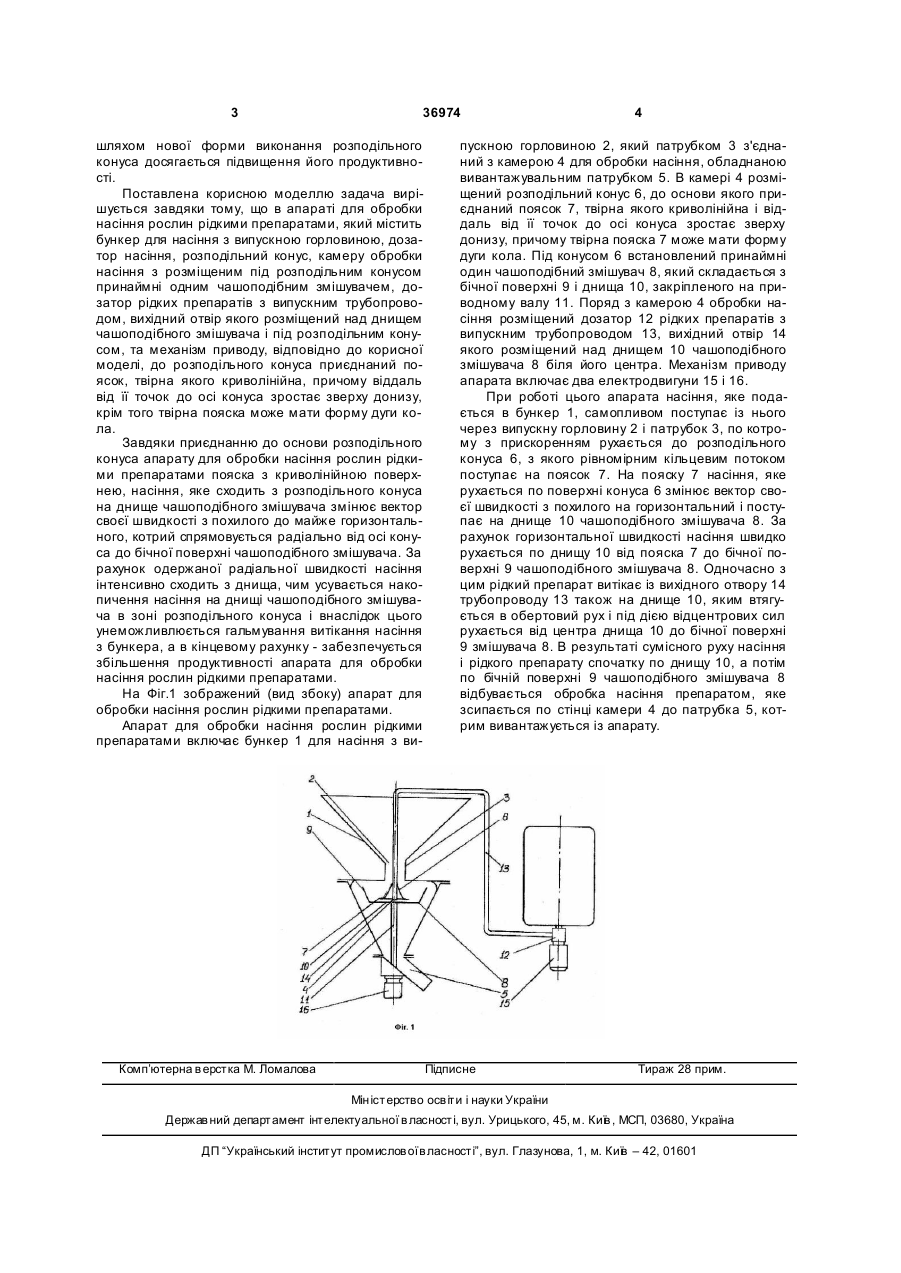

1. Апарат для обробки насіння рослин рідкими препаратами, який містить бункер для насіння з випускною горловиною, розподільний конус, каме 3 36974 шляхом нової форми виконання розподільного конуса досягається підвищення його продуктивності. Поставлена корисною моделлю задача вирішується завдяки тому, що в апараті для обробки насіння рослин рідкими препаратами, який містить бункер для насіння з випускною горловиною, дозатор насіння, розподільний конус, камеру обробки насіння з розміщеним під розподільним конусом принаймні одним чашоподібним змішувачем, дозатор рідких препаратів з випускним трубопроводом, вихідний отвір якого розміщений над днищем чашоподібного змішувача і під розподільним конусом, та механізм приводу, відповідно до корисної моделі, до розподільного конуса приєднаний поясок, твірна якого криволінійна, причому віддаль від її точок до осі конуса зростає зверху донизу, крім того твірна пояска може мати форму дуги кола. Завдяки приєднанню до основи розподільного конуса апарату для обробки насіння рослин рідкими препаратами пояска з криволінійною поверхнею, насіння, яке сходить з розподільного конуса на днище чашоподібного змішувача змінює вектор своєї швидкості з похилого до майже горизонтального, котрий спрямовується радіально від осі конуса до бічної поверхні чашоподібного змішувача. За рахунок одержаної радіальної швидкості насіння інтенсивно сходить з днища, чим усувається накопичення насіння на днищі чашоподібного змішувача в зоні розподільного конуса і внаслідок цього унеможливлюється гальмування витікання насіння з бункера, а в кінцевому рахунку - забезпечується збільшення продуктивності апарата для обробки насіння рослин рідкими препаратами. На Фіг.1 зображений (вид збоку) апарат для обробки насіння рослин рідкими препаратами. Апарат для обробки насіння рослин рідкими препаратами включає бункер 1 для насіння з ви Комп’ютерна в ерстка М. Ломалова 4 пускною горловиною 2, який патрубком 3 з'єднаний з камерою 4 для обробки насіння, обладнаною вивантажувальним патрубком 5. В камері 4 розміщений розподільний конус 6, до основи якого приєднаний поясок 7, твірна якого криволінійна і віддаль від її точок до осі конуса зростає зверху донизу, причому твірна пояска 7 може мати форму дуги кола. Під конусом 6 встановлений принаймні один чашоподібний змішувач 8, який складається з бічної поверхні 9 і днища 10, закріпленого на приводному валу 11. Поряд з камерою 4 обробки насіння розміщений дозатор 12 рідких препаратів з випускним трубопроводом 13, вихідний отвір 14 якого розміщений над днищем 10 чашоподібного змішувача 8 біля його центра. Механізм приводу апарата включає два електродвигуни 15 і 16. При роботі цього апарата насіння, яке подається в бункер 1, самопливом поступає із нього через випускну горловину 2 і патрубок 3, по котрому з прискоренням рухається до розподільного конуса 6, з якого рівномірним кільцевим потоком поступає на поясок 7. На пояску 7 насіння, яке рухається по поверхні конуса 6 змінює вектор своєї швидкості з похилого на горизонтальний і поступає на днище 10 чашоподібного змішувача 8. За рахунок горизонтальної швидкості насіння швидко рухається по днищу 10 від пояска 7 до бічної поверхні 9 чашоподібного змішувача 8. Одночасно з цим рідкий препарат витікає із вихідного отвору 14 трубопроводу 13 також на днище 10, яким втягується в обертовий рух і під дією відцентрових сил рухається від центра днища 10 до бічної поверхні 9 змішувача 8. В результаті сумісного руху насіння і рідкого препарату спочатку по днищу 10, а потім по бічній поверхні 9 чашоподібного змішувача 8 відбувається обробка насіння препаратом, яке зсипається по стінці камери 4 до патрубка 5, котрим вивантажується із апарату. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
