Універсальний апарат для протруювання насіння

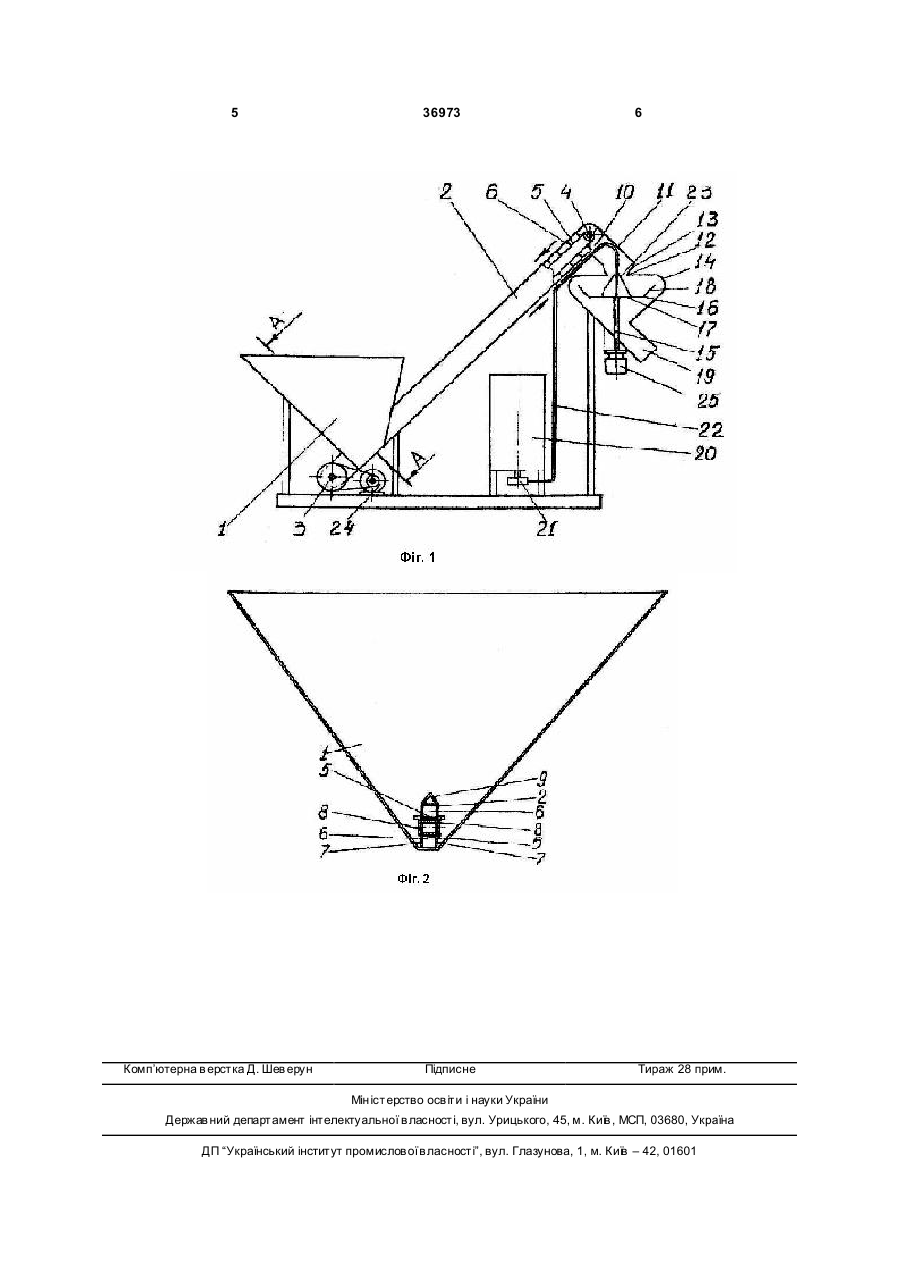

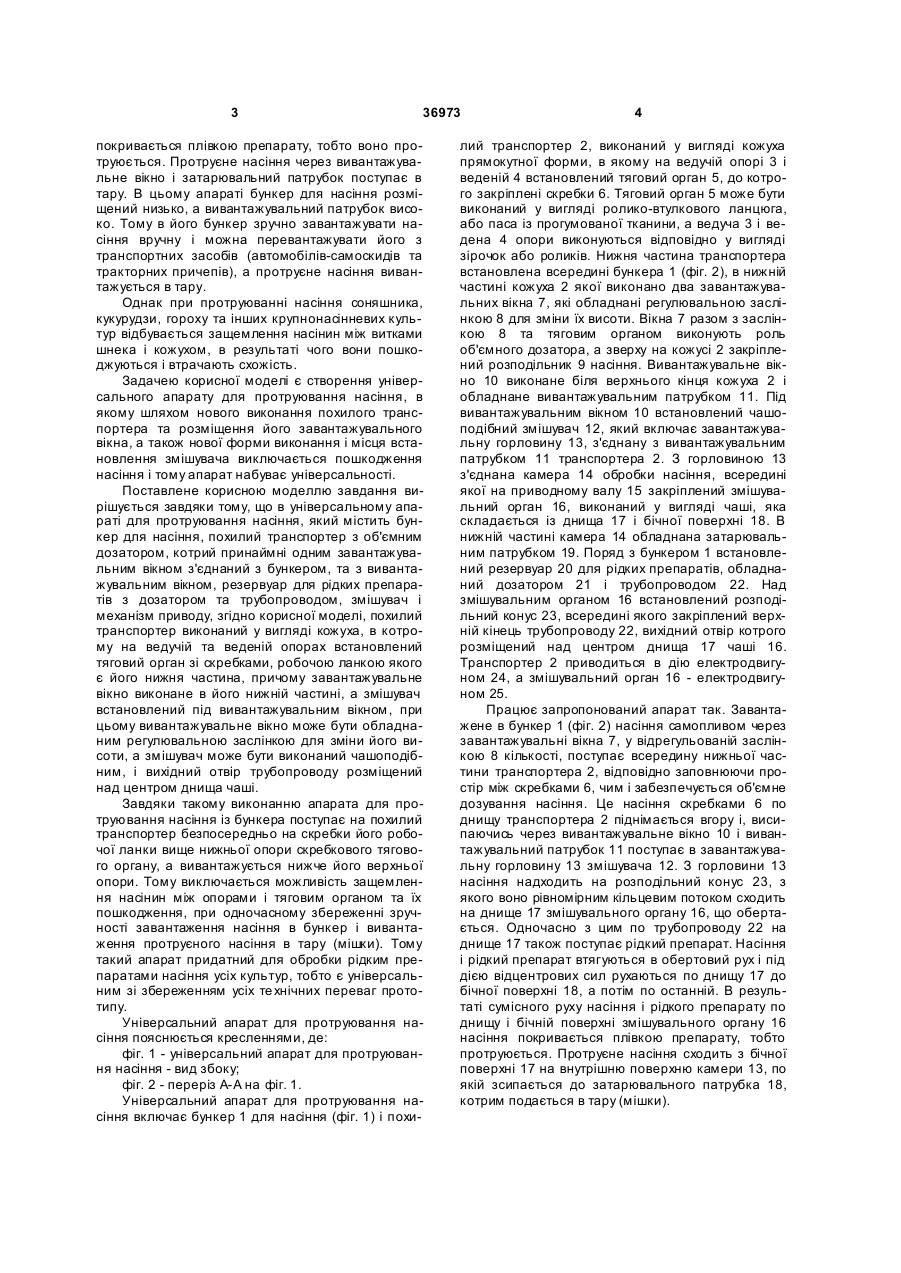

1. Універсальний апарат для протруювання насіння, який містить бункер для насіння, похилий транспортер з об'ємним дозатором, котрий принаймні одним завантажувальним вікном з'єднаний з бункером, та з вивантажувальним вікном, резервуар для рідких препаратів з дозатором та трубопроводом, змішувач і механізм приводу, який від 3 36973 покривається плівкою препарату, тобто воно протруюється. Протруєне насіння через вивантажувальне вікно і затарювальний патрубок поступає в тару. В цьому апараті бункер для насіння розміщений низько, а вивантажувальний патрубок високо. Тому в його бункер зручно завантажувати насіння вручну і можна перевантажувати його з транспортних засобів (автомобілів-самоскидів та тракторних причепів), а протруєне насіння вивантажується в тару. Однак при протруюванні насіння соняшника, кукурудзи, гороху та інших крупнонасінневих культур відбувається защемлення насінин між витками шнека і кожухом, в результаті чого вони пошкоджуються і втрачають схожість. Задачею корисної моделі є створення універсального апарату для протруювання насіння, в якому шляхом нового виконання похилого транспортера та розміщення його завантажувального вікна, а також нової форми виконання і місця встановлення змішувача виключається пошкодження насіння і тому апарат набуває універсальності. Поставлене корисною моделлю завдання вирішується завдяки тому, що в універсальному апараті для протруювання насіння, який містить бункер для насіння, похилий транспортер з об'ємним дозатором, котрий принаймні одним завантажувальним вікном з'єднаний з бункером, та з вивантажувальним вікном, резервуар для рідких препаратів з дозатором та трубопроводом, змішувач і механізм приводу, згідно корисної моделі, похилий транспортер виконаний у вигляді кожуха, в котрому на ведучій та веденій опорах встановлений тяговий орган зі скребками, робочою ланкою якого є його нижня частина, причому завантажувальне вікно виконане в його нижній частині, а змішувач встановлений під вивантажувальним вікном, при цьому вивантажувальне вікно може бути обладнаним регулювальною заслінкою для зміни його висоти, а змішувач може бути виконаний чашоподібним, і вихідний отвір трубопроводу розміщений над центром днища чаші. Завдяки такому виконанню апарата для протруювання насіння із бункера поступає на похилий транспортер безпосередньо на скребки його робочої ланки вище нижньої опори скребкового тягового органу, а вивантажується нижче його верхньої опори. Тому виключається можливість защемлення насінин між опорами і тяговим органом та їх пошкодження, при одночасному збереженні зручності завантаження насіння в бункер і вивантаження протруєного насіння в тару (мішки). Тому такий апарат придатний для обробки рідким препаратами насіння усіх культур, тобто є універсальним зі збереженням усіх те хнічних переваг прототипу. Універсальний апарат для протруювання насіння пояснюється кресленнями, де: фіг. 1 - універсальний апарат для протруювання насіння - вид збоку; фіг. 2 - переріз А-А на фіг. 1. Універсальний апарат для протруювання насіння включає бункер 1 для насіння (фіг. 1) і похи 4 лий транспортер 2, виконаний у вигляді кожуха прямокутної форми, в якому на ведучій опорі 3 і веденій 4 встановлений тяговий орган 5, до котрого закріплені скребки 6. Тяговий орган 5 може бути виконаний у вигляді ролико-втулкового ланцюга, або паса із прогумованої тканини, а ведуча 3 і ведена 4 опори виконуються відповідно у вигляді зірочок або роликів. Нижня частина транспортера встановлена всередині бункера 1 (фіг. 2), в нижній частині кожуха 2 якої виконано два завантажувальних вікна 7, які обладнані регулювальною заслінкою 8 для зміни їх висоти. Вікна 7 разом з заслінкою 8 та тяговим органом виконують роль об'ємного дозатора, а зверху на кожусі 2 закріплений розподільник 9 насіння. Вивантажувальне вікно 10 виконане біля верхнього кінця кожуха 2 і обладнане вивантажувальним патрубком 11. Під вивантажувальним вікном 10 встановлений чашоподібний змішувач 12, який включає завантажувальну горловину 13, з'єднану з вивантажувальним патрубком 11 транспортера 2. З горловиною 13 з'єднана камера 14 обробки насіння, всередині якої на приводному валу 15 закріплений змішувальний орган 16, виконаний у вигляді чаші, яка складається із днища 17 і бічної поверхні 18. В нижній частині камера 14 обладнана затарювальним патрубком 19. Поряд з бункером 1 встановлений резервуар 20 для рідких препаратів, обладнаний дозатором 21 і трубопроводом 22. Над змішувальним органом 16 встановлений розподільний конус 23, всередині якого закріплений верхній кінець трубопроводу 22, вихідний отвір котрого розміщений над центром днища 17 чаші 16. Транспортер 2 приводиться в дію електродвигуном 24, а змішувальний орган 16 - електродвигуном 25. Працює запропонований апарат так. Завантажене в бункер 1 (фіг. 2) насіння самопливом через завантажувальні вікна 7, у відрегульованій заслінкою 8 кількості, поступає всередину нижньої частини транспортера 2, відповідно заповнюючи простір між скребками 6, чим і забезпечується об'ємне дозування насіння. Це насіння скребками 6 по днищу транспортера 2 піднімається вгору і, висипаючись через вивантажувальне вікно 10 і вивантажувальний патрубок 11 поступає в завантажувальну горловину 13 змішувача 12. З горловини 13 насіння надходить на розподільний конус 23, з якого воно рівномірним кільцевим потоком сходить на днище 17 змішувального органу 16, що обертається. Одночасно з цим по трубопроводу 22 на днище 17 також поступає рідкий препарат. Насіння і рідкий препарат втягуються в обертовий рух і під дією відцентрових сил рухаються по днищу 17 до бічної поверхні 18, а потім по останній. В результаті сумісного руху насіння і рідкого препарату по днищу і бічній поверхні змішувального органу 16 насіння покривається плівкою препарату, тобто протруюється. Протруєне насіння сходить з бічної поверхні 17 на внутрішню поверхню камери 13, по якій зсипається до затарювального патрубка 18, котрим подається в тару (мішки). 5 Комп’ютерна в ерстка Д. Шев ерун 36973 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
