Установка для ультрафіолетового опромінювання і обробки насіння порошковими препаратами

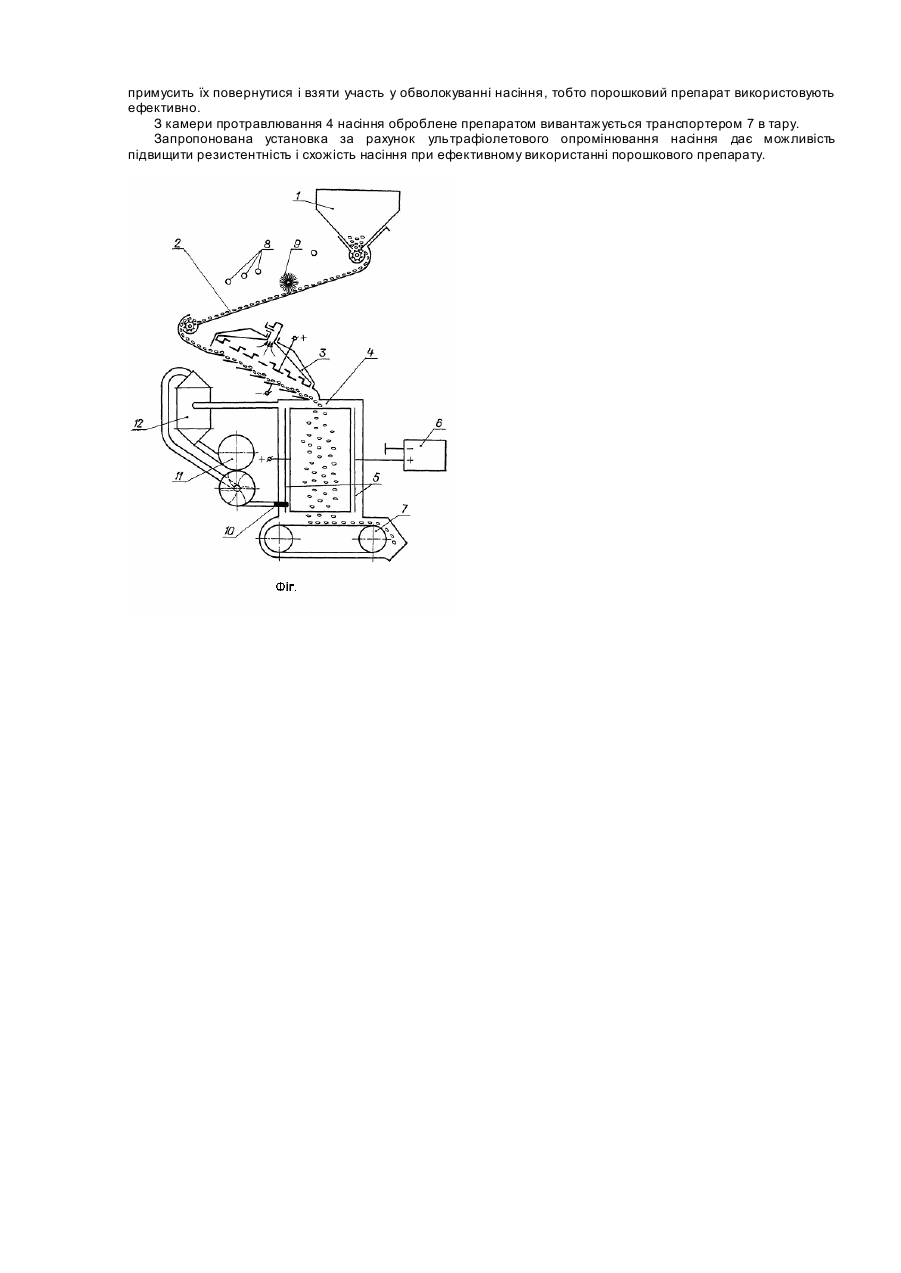

Корисна модель відноситься до сільськогосподарського машинобудування, а саме до установок для ультрафіолетового опромінювання насіння і його обробки порошковими препаратами і може бути використаний на підприємствах різних форм власності, які підготовляють насіння для посіву. Відома установка для обробки насіння порошковими препаратами, яка містить бункер для насіння, під вихідним отвором якого розміщено пристрій для надання насінинам від'ємного заряду і їх очищення, камеру протравлювання з розміщеними в ній різнополюсними електродами, під'єднаними до високовольтного джерела живлення, пристрій для подачі препарату і надання препарату додатнього заряду [А.с. СРСР №342568, кл. А 01С 1/08, 1968]. Недоліком відомого пристрою є те, що порошковий препарат осідає на електродах, заряджених зарядом протилежного знаку відносно до зарядів частинок порошку, тому порошок використовується не ефективно. Найбільш близькою за технічною суттю до запропонованої установки є установка для обробки насіння порошковими препаратами [А.с. СРСР №808025, кл. А 01С 1/00, 1981], що містить бункер для насіння, пристрій для надання насінинам від'ємного заряду і їх очи щення, камеру протравлювання з встановленими в ній по периметру електродами, під'єднаними до додатнього полюса високовольтного джерела живлення. Недоліком відомої установки є те, що вона не дає можливості проведення передпосівного опромінювання насіння ультрафіолетовими лампами. Запропонований пристрій дозволяє усун ути цей недолік і забезпечує передпосівне опромінювання насіння ультрафіолетовими лампами і обробку насіння порошковими препаратами. В основу корисної моделі поставлено завдання створити установку для ультрафіолетового опромінювання і обробки насіння порошковими препаратами. Технічний результат досягають тим, що установка вміщує додатково ділянку з насінням, лампи ультрафіолетового випромінювання і щітковий барабан, причому лампи ультрафіолетового випромінювання і щітковий барабан розміщені над ділянкою з насінням з можливістю опромінювання насіння. При проведенні патентного пошуку заявником знайдено технічне рішення [А.С. СРСР №808025, кл А 01 С 1/00, 1981], яке містить найбільшу кількість суттєви х ознак, спільних з заявленою установкою: бункер для насіння, пристрій для надання насінинам від'ємного заряду і їх очи щення, камеру протравлювання з встановленими в ній по периметру електродами, під'єднаними до додатнього полюса високовольтного джерела живлення. Однак, наявність зазначених спільних з найближчим аналогом ознак, недостатня для отримання технічного результату, який забезпечує заявлена установка. Технічних рішень, які б за сукупністю ознак співпадали з заявленою установкою - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію «новизна». У патентній і технічній літературі не знайдено/гехнічних рішень, що відрізняють заявлену мобільну установку від найближчого аналога і забезпечують досягнення технічного результату: що установка вміщує додатково ділянку з насінням, лампи ультрафіолетового випромінювання і щітковий барабан, причому лампи ультрафіолетового випромінювання і щітковий барабан розміщені над ділянкою з насінням з можливістю опромінювання насіння. Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про відповідність його критерію «винахідницький рівень». Заявлена корисна модель належить до сільськогосподарського машинобудування, а саме до установок для ультрафіолетового опромінювання насіння і його обробки порошковими препаратами. А тому відповідає критерії корисної моделі, «промислова придатність». Таким чином, заявлене технічне рішення є новим, промислово-придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності корисної моделі відповідно до статті 7 Закону України «Про охорону прав на винаходи і корисні моделі» №1771-ІІІ. Установка для ультрафіолетового опромінювання і обробки насіння порошковими препаратами зображена на Фіг. - принципова схема запропонованої установки, де 1 - бункер; 2 - ділянка, на якій насіння проходить опромінювання; 3 - пристрій для надання насінинам від'ємного заряду і очищення насіння; 4 - камера протравлювання; 5 - електроди; 6 - джерело живлення; 7 - вивантажувальний транспортер; 8 - лампи ультрафіолетового опромінювання; 9 - щітковий барабан; 10 - розпилювач; 11 - бункер-дозатор; 12 - циклон. Установка для ультрафіолетового опромінювання і обробки насіння порошковими препаратами містить бункер 1, ділянку 2, на якій насіння проходить опромінювання, пристрій 3 для надання насінинам від'ємного заряду і очищення насіння, камеру протравлювання 4 з встановленими в ній по периметру електродами 5, які під'єднані до додатнього полюса високовольтного джерела живлення 6, і вивантажувальний транспортер 7 (Фіг.). Над ділянкою 2, на якій насіння проходить опромінювання, встановлено лампи ультрафіолетового опромінювання 8 (на Фіг. лампи показано в торець) і щітковий барабан 9, який розрівнює і дещо повертає насіння. В нижній частині камери протравлювання 4 встановлено розпилювач 10 для подання препарату в камеру протравлювання 4 і для надання додатнього заряду препаратові, який поступає з бункера-дозатора 11. Очищення повітря, яке поступає з камери протравлювання 4, здійснює циклон 12. Установка працює наступним чином. З бункера 1 насіння потрапляє на ділянку 2, де воно проходить опромінювання ультрафіолетовими лампами 8. Щітковий барабан 9 розподіляє насіння рівномірно для його опромінювання на ділянці 2. Дальше насіння потрапляє в пристрій 3, де отримує від'ємний заряд і очищується від домішок, і падає в камеру протравлювання 4. В цю камеру потрапляє препарат, призначений для обробки насіння, який поступає в камеру протравлювання 4 знизу з бункера-дозатора 11 через розпилювач 10, де отримує додатній заряд. Процес обволокування насіння частинками препарату проходить між електродами 5, з допомогою яких потік частинок препарату утримується в зоні падіння насіння. Це досягнуто завдяки тому, що між від'ємно зарядженим потоком насіння і додатньо зарядженими електродами 5 виникає магнітне поле. Навіть у випадку, коли частинки препарату потраплять поза зону падіння насіння, то сила взаємодії з електричним полем примусить їх повернутися і взяти участь у обволокуванні насіння, тобто порошковий препарат використовують ефективно. З камери протравлювання 4 насіння оброблене препаратом вивантажується транспортером 7 в тару. Запропонована установка за рахунок ультрафіолетового опромінювання насіння дає можливість підвищити резистентність і схожість насіння при ефективному використанні порошкового препарату.
