Вестибулярна напівкоронка

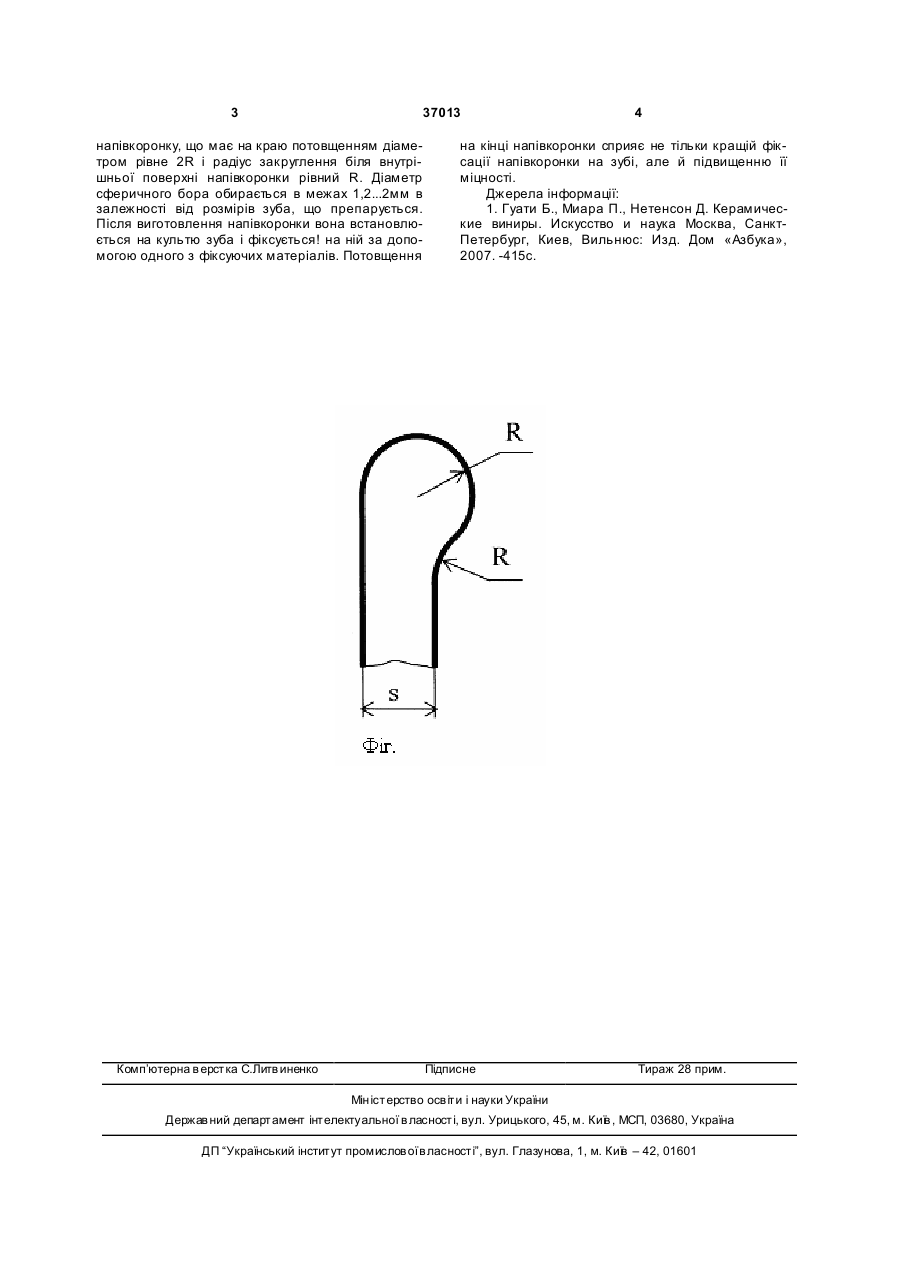

Вестибулярна напівкоронка, що виконана з керамічного матеріалу товщиною s, яка відрізняється тим, що на краях напівкоронки виконано потовщення, яке має діаметр, рівний 2R, і радіус закруглення біля внутрішньої поверхні напівкоронки, рівний R, причому R дорівнює 0,75s. (13) 37013 (11) радіус закруглення біля внутрішньої поверхні напівкоронки рівний R, при чому R дорівнює 0,75s. Завдяки тому, що на краях напівкоронки виконано потовщення, це дозволяє створити додатковий ретенційний елемент, який входить в відповідну канавку на куксі зуба і сприяє покращенню її фіксаціі на куксі зуба. Оскільки на краю напівкоронки виконано потовщення, яке має діаметр рівний 2R (2R=1,5s) вдається за рахунок збільшення в півтора рази товщини в небезпечному, з точки зору міцності, місці напівкоронки зменшити в ній рівень напружень. За рахунок наявності радіусу закруглення R біля внутрішньої поверхні напівкоронки поперечний перетин напівкоронки змінюється плавно, що сприяє зменшенню в ній концентрації напружень. Сутність корисної моделі пояснюється за допомогою Фіг., на якій подано перетин напівкоронки на її краю. Вестибулярна напівкоронка зроблена з керамічного матеріалу товщиною s. На відміну від відомих конструкцій напівкоронок її край виконано з потовщенням, яке має діаметр рівний 2R і радіус закруглення біля внутрішньої поверхні напівкоронки рівний R, де R=0,75s. Протезування зруйнованої коронки зуба пацієнта за допомогою запропонованої напівкоронки відбувається наступним чином. Після препарування зуба пацієнта для встановлення напівкоронки, по краю кукси зуба сферичним бором діаметром 2R робиться канавка, що заглиблюється на 2/3R в тканини зуба. Потім отримують відбиток відпрепарованої коронкової частини зуба і виготовляють UA Корисна модель стосується ортопедичної стоматології і може бути віднесена до пристроїв, що призначені для відновлення коронкової частини зуба. Найбільш близьким за технічною сутністю до пристрою, що заявляється, є вестибулярна напівкоронка [1], що зроблена з керамічного матеріалу і має однакову товщин у по всій своїй поверхні. Недоліками прототипу є недостатня фіксація напівкоронки до кукси зуба пацієнта, яка здійснюється тільки за рахунок сил адгезії фіксуючого матеріалу та її мала міцність, яка викликає появу тріщин та сколів на краях напівкоронки через концентрацію там напружень. Корисна модель, що заявляється, вирішує задачі покращення естетичного вигляду напівкоронки та її довготривалості. Технічний результат, що досягається, полягає в покращенні фіксації напівкоронки до кукси зуба пацієнта, в зменшенні в напівкоронці напружень та їх концентрації на краях напівкоронки, де найчастіше відбуваються процеси її руйнування. Зазначена задача вирішується завдяки тому, що запропонована вестибулярна напівкоронка, що зроблена з керамічного матеріалу товщиною s, в якій згідно корисної моделі на краях напівкоронки виконано потовщення, яке має діаметр рівний 2R і радіус закруглення біля внутрішньої поверхні напівкоронки рівний R, при чому R дорівнює 0,75s. Відмінною особливістю пристрою, який заявляється, є те, що в ньому на краях напівкоронки виконано потовщення, яке має діаметр рівний 2R і U ДОРОШЕНКО ЮЛІЯ ІВАНІВ (19) (21) u200808230 (22) 18.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) БІДА ВІТАЛІЙ ІВАНОВИЧ, U A, СВІТЛАН А ІВАНІВНА, U A, ЗАБУГА НА, U A (73) БІДА ВІТАЛІЙ ІВАНОВИЧ, U A, СВІТЛАН А ІВАНІВНА, U A, ЗАБУГА НА, U A 2 3 37013 напівкоронку, що має на краю потовщенням діаметром рівне 2R і радіус закруглення біля внутрішньої поверхні напівкоронки рівний R. Діаметр сферичного бора обирається в межах 1,2...2мм в залежності від розмірів зуба, що препарується. Після виготовлення напівкоронки вона встановлюється на культю зуба і фіксується! на ній за допомогою одного з фіксуючих матеріалів. Потовщення Комп’ютерна в ерстка C.Литв иненко 4 на кінці напівкоронки сприяє не тільки кращій фіксації напівкоронки на зубі, але й підвищенню її міцності. Джерела інформації: 1. Гуати Б., Миара П., Нетенсон Д. Керамические виниры. Искусство и наука Москва, СанктПетербург, Киев, Вильнюс: Изд. Дом «Азбука», 2007. -415с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
