Профіль для віконної та дверної рам

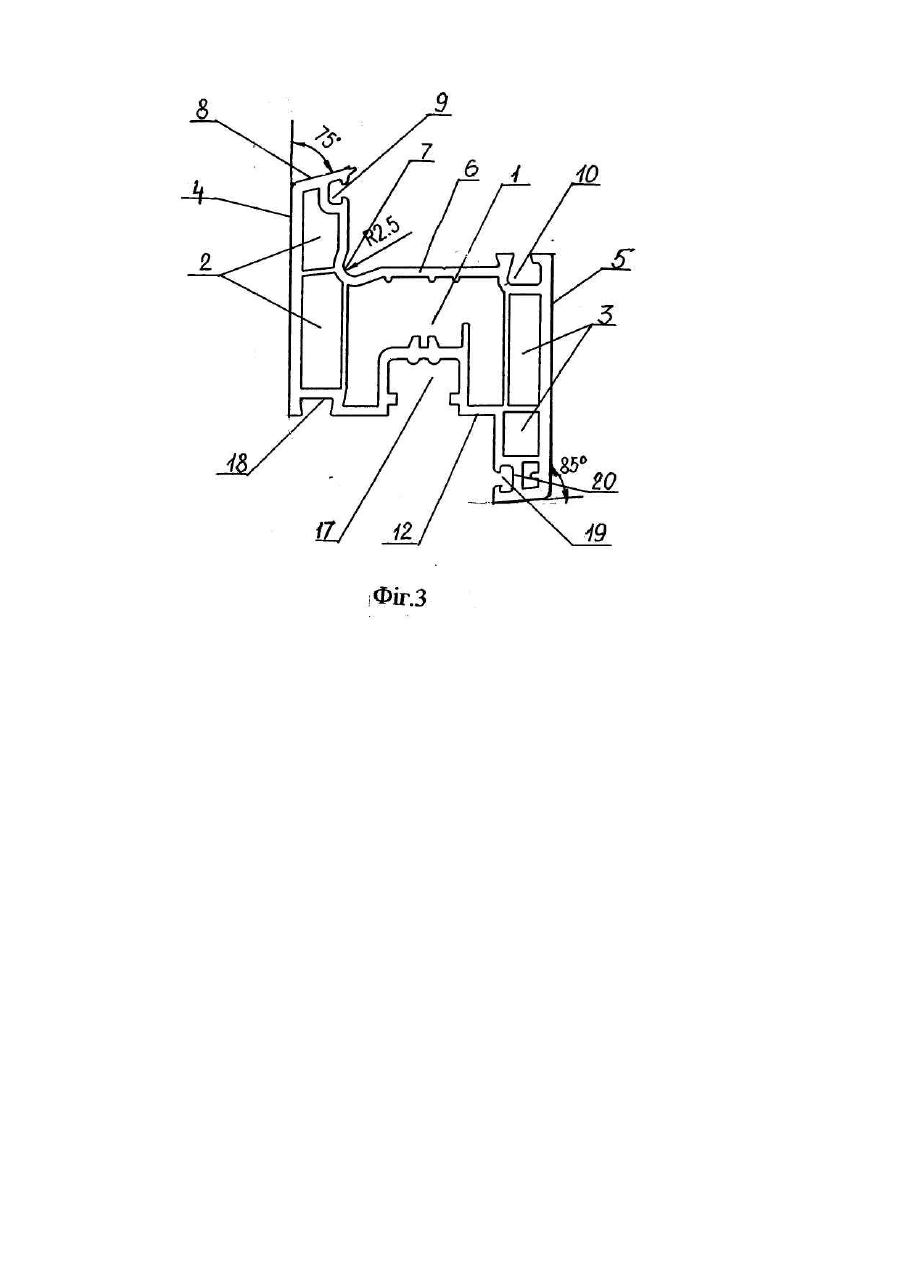

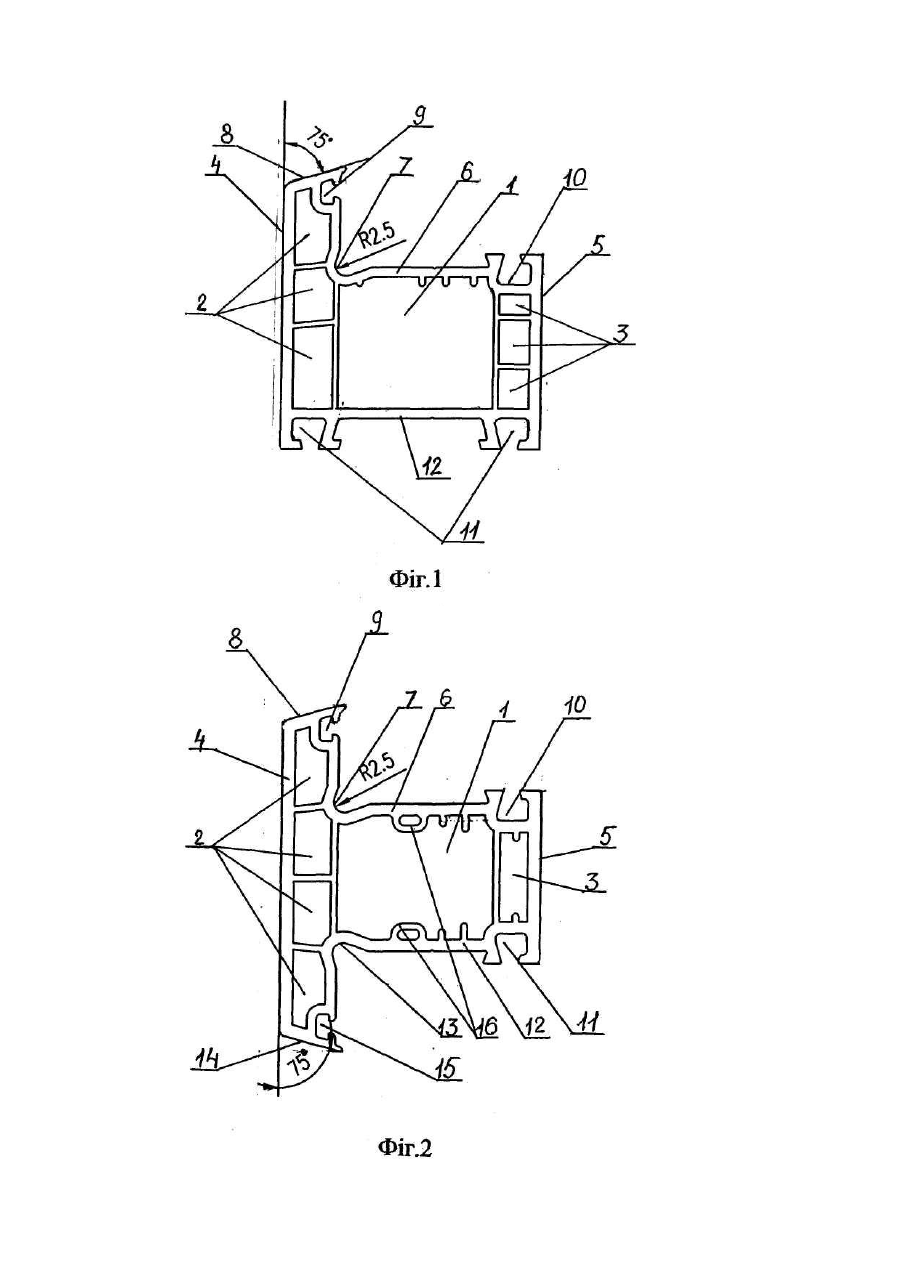

Корисна модель належить до галузі будівництва, зокрема до профільних елементів будівельних конструкцій, і може бути використана для виготовлення віконної або дверної рами. Відомо профіль, що містить коробчату прямокутну центральну частину, на вн утрішні х поверхнях якої виконано пази, а дві інших поверхні є зовнішніми лицьовими боками [патент РФ на промисловий зразок №54732, 25-01,2004]. Конструкція зазначеного профілю не має достатньої жорсткості та міцності. В основу корисної моделі поставлено задачу шляхом вибору конфігурації кутів, пазів, скосів і загальної конфігурації створити профіль для віконної або дверної рами, який би мав достатню жорсткість та міцність. Поставлену задачу вирішують тим, що у профілю для віконної та дверної рами, що містить, коробчату прямокутну центральну частину, пази, згідно з корисною моделлю, з двох боків коробчатої прямокутної центральної частини розміщено ліву і праву камери, зовнішні поверхні яких є зовнішніми лицьовими боками профілю, верхня ліва камера, виступаючи наверх, утворює з вер хньою внутрішньою площиною L-подібну полицю з виїмкою між ними, верх лівого зовнішнього лицьового боку скошено на кут 75°, а під ним виконано паз для ущільнювача, між правою бічною частиною верхньої внутрішньої площини та правим лицьовим боком виконано паз для штапика. Кількість камер з кожного боку становить 1-4. Виїмка має радіус закруглення 2,5мм. Знизу лівих та правих камер може бути розміщено два пази для приєднання додаткових профілів, між основами яких розміщено нижню внутрішню площину. Знизу правих камер може бути розміщено паз для приєднання додаткового профілю, а нижня ліва камера, виступаючи вниз, утворює з нижньою внутрішньою площиною Г-подібну полицю з виїмкою між ними, низ лівого зовнішнього лицьового боку скошено на кут 75°, а над ним виконано паз для ущільнювача, причому виїмка має радіус закруглення 2,5мм. З внутрішнього боку вн утрішніх поверхонь може бути виконано приливи для з'єднання з рамою та стулками. Нижня внутрішня площина може мати посередині фурнітурний паз, що входить всередину коробчатої центральної прямокутної частини, нижче нижньої лівої камери може знаходитися шпульповий паз, а нижня права камера може виступати вниз і нижче неї може бути розміщено фігурний паз з перегородкою, який скошено на кут 85°. Профіль виконано з пластмаси. Виконання пластмасового профілю заданої конфігурації та із заданими кутами, пазами і скосами дозволяє, як показали експериментальні дослідження, підвищити його жорсткість та міцність. Корисна модель пояснюється кресленнями. На Фіг.1 - Фіг.3 зображено виконання профілю для віконної та дверної рами, поперечний переріз. Профіль для віконної та дверної рами містить коробчату прямокутну центральну частину 1, з двох боків якої розміщено ліві 2 та праві 3 камери. Кількість камер 2, 3 з кожного боку становить 1-4. Зовнішні поверхні камер 2, 3 відповідно є зовнішніми лицьовими боками 4, 5 профілю. Верхня ліва 2 камера, виступаючи наверх, утворює з верхньою внутрішньою площиною 6 L-подібну полицю з виїмкою 7 між ними, що має радіус закруглення 2,5мм. Верх 8 лівого зовнішнього лицьового боку 4 скошено на кут 75°, а під ним виконано паз 9 для ущільнювача. Між правою бічною частиною верхньої внутрішньої площини 6 та правим лицьовим боком 5 виконано паз 10 для штапика. Знизу лівих 2 та правих 3 камер може бути розміщено два пази 11 для приєднання додаткових профілів, між основами яких розміщено нижню внутрішню площин у 12 (Фіг.1). Знизу правих 3 камер може бути розміщено паз 11 для приєднання додаткового профілю, а нижня ліва 2 камера, виступаючи вниз, утворює з нижньою внутрішньою площиною 12 Г-подібну полицю з виїмкою 13 між ними, що має радіус закруглення 2,5мм. Низ 14 лівого зовнішнього лицьового боку 3 скошено на кут 75°, а над ним виконано паз 15 для ущільнювача, 3 внутрішнього боку верхньої 6 та нижньої 12 внутрішніх площин може бути виконано приливи 16 для з'єднання з рамою та стулками (Фіг.2). Нижня внутрішня площина 12 може мати посередині фурнітурний паз 17, що входить всередину коробчатої центральної прямокутної частини 1. Нижче нижньої лівої 2 камери може знаходитися шпульповий паз 18, а нижня права 3 камера виступає вниз і нижче неї розміщено фігурний паз 19 з перегородкою 20, який скошено на кут 85° (Фіг.3). Профіль формують з композиційної пластмаси. Профіль можуть виготовляти в умовах масового виробництва з використанням технології, обладнання та матеріалів, що застосовуються при випуску формованих пластмасових виробів для будівельних конструкцій.
