Пристрій для відтворювання політравми

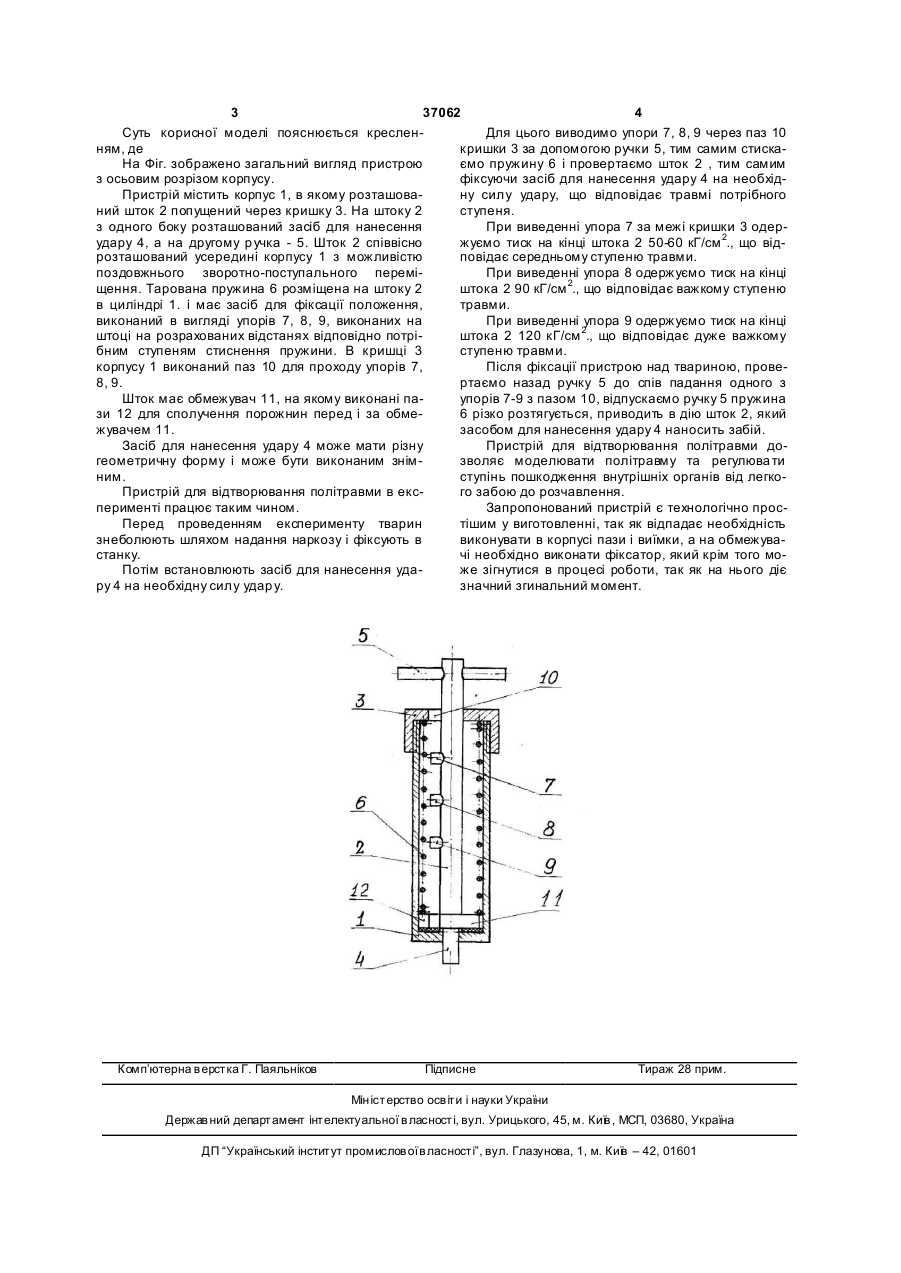

Пристрій для відтворення політравми, що містить корпус з кришками, пропущений через кришку і співвісно встановлений в корпусі з можливістю поздовжнього зворотно-поступального переміщення шток з розміщеною на ньому тарованою пружиною і обмежувачем, на одному кінці штока розташований засіб для нанесення удару, а на другому - ручка, причому пристрій має фіксатор положення тарованої пружини, який відрізняється тим, що засіб для фіксації положення тарованої пружини виконаний у вигляді упорів, виконаних на штоці на розрахованих відстанях відповідно потрібним ступеням стиснення пружини, а в кришці корпусу виконаний паз для проходу зазначених упорів. Корисна модель належить до експериментальної медицини, а саме до експериментальної хірургії, травматології, нейрохірургії, і призначена для відтворювання ушкоджень різних частин тулуба, голови, кінцівок, виникаючих в ситуаціях, близьких до дорожньо-транспортних подій. В останні роки моделювання в клінічній і експериментальній хірургії стало одним з головних методів наукового дослідження, яке дозволяє прискорити розуміння питань патогенезу експериментальних станів, зокрема, травматогенезу і морфофункціональних порушень, що виникають при політравмі. Відомий пристрій для відтворювання політравми, що містить корпус з кришками, пропущений через кришку і співвісно встановлений в корпусі з можливістю поздовжнього зворотно-поступального переміщення шток з розміщеною на ньому тарованою пружиною і обмежувачем, на одному кінці штока розташований засіб для нанесення удару, а на другому - ручка, причому пристрій має фіксатор положення тарованої пружини [патент на корисну модель України №6548, МПК G09B23/28, А61В17/00]. Недоліком відомого пристрою є технологічна складність виготовлення, так як в корпусі потрібно виконати пази і виїмки, а на обмежувачі необхідно виконати фіксатор, який, крім того, може зігнутися в процесі роботи, так як на нього діє значний згинальний момент. В основу корисної моделі поставлено задачу в пристрої для відтворювання політравми шляхом перекомпоновки елементів забезпечити простоту конструкції з можливістю регулювання ступеню пошкодження органів. Поставлена задача вирішується тим, що в пристрої для відтворення політравми, що містить корпус з кришками, пропущений через кришку і співвісно встановлений в корпусі з можливістю поздовжнього зворотно-поступального переміщення шток з розміщеною на ньому тарованою пружиною і обмежувачем, на одному кінці штока розташований засіб для нанесення удару, а на другому - ручка, причому пристрій має фіксатор положення тарованої пружини, згідно з корисною моделлю, засіб для фіксації положення тарованої пружини виконаний в вигляді упорів, розташованих на штоці на розрахованих відстанях відповідно потрібним ступеням стиснення пружини, а в кришці корпусу виконаний паз для проходу зазначених упорів. (19) UA (11) 37062 (13) U (21) u200809036 (22) 10.07.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) КРИВОРУЧКО ІГОР АНДРІЙОВИЧ, UA, ЗАМЯТІН ПЕТРО МИКОЛАЙОВИЧ, U A, ТЕСЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, UA, ГОНЧАРОВА Н АТАЛЯ МИКОЛАЇВН А, U A, СИВОЖЕЛІЗОВ АНДРІЙ ВОЛОДИМИРОВИЧ, UA, ТОНКОГЛАС ОЛЕКСАНДР АРКАДІЙОВИЧ, UA, НЕССОНОВА МАРИНА МИКОЛАЇВН А, UA (73) КРИВОРУЧКО ІГОР АНДРІЙОВИЧ, UA, ЗАМЯТІН ПЕТРО МИКОЛАЙОВИЧ, U A, ТЕСЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, UA, ГОНЧАРОВА Н АТАЛЯ МИКОЛАЇВН А, U A, СИВОЖЕЛІЗОВ АНДРІЙ ВОЛОДИМИРОВИЧ, UA, ТОНКОГЛАС ОЛЕК 3 37062 4 Суть корисної моделі пояснюється кресленДля цього виводимо упори 7, 8, 9 через паз 10 ням, де кришки 3 за допомогою ручки 5, тим самим стискаНа Фіг. зображено загальний вигляд пристрою ємо пружину 6 і провертаємо шток 2 , тим самим з осьовим розрізом корпусу. фіксуючи засіб для нанесення удару 4 на необхідПристрій містить корпус 1, в якому розташовану силу удару, що відповідає травмі потрібного ний шток 2 попущений через кришку 3. На штоку 2 ступеня. з одного боку розташований засіб для нанесення При виведенні упора 7 за межі кришки 3 одерудару 4, а на другому р учка - 5. Шток 2 співвісно жуємо тиск на кінці штока 2 50-60 кГ/см 2., що відрозташований усередині корпусу 1 з можливістю повідає середньому ступеню травми. поздовжнього зворотно-поступального переміПри виведенні упора 8 одержуємо тиск на кінці щення. Тарована пружина 6 розміщена на штоку 2 штока 2 90 кГ/см 2., що відповідає важкому ступеню в циліндрі 1. і має засіб для фіксації положення, травми. виконаний в вигляді упорів 7, 8, 9, виконаних на При виведенні упора 9 одержуємо тиск на кінці штоці на розрахованих відстанях відповідно потріштока 2 120 кГ/см 2., що відповідає дуже важкому бним ступеням стиснення пружини. В кришці 3 ступеню травми. корпусу 1 виконаний паз 10 для проходу упорів 7, Після фіксації пристрою над твариною, прове8, 9. ртаємо назад ручку 5 до спів падання одного з Шток має обмежувач 11, на якому виконані паупорів 7-9 з пазом 10, відпускаємо ручку 5 пружина зи 12 для сполучення порожнин перед і за обме6 різко розтягується, приводить в дію шток 2, який жувачем 11. засобом для нанесення удару 4 наносить забій. Засіб для нанесення удару 4 може мати різну Пристрій для відтворювання політравми догеометричну форму і може бути виконаним знімзволяє моделювати політравму та регулюва ти ним. ступінь пошкодження внутрішніх органів від легкоПристрій для відтворювання політравми в ексго забою до розчавлення. перименті працює таким чином. Запропонований пристрій є технологічно просПеред проведенням експерименту тварин тішим у виготовленні, так як відпадає необхідність знеболюють шляхом надання наркозу і фіксують в виконувати в корпусі пази і виїмки, а на обмежувастанку. чі необхідно виконати фіксатор, який крім того моПотім встановлюють засіб для нанесення удаже зігнутися в процесі роботи, так як на нього діє ру 4 на необхідну силу удар у. значний згинальний момент. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
