Пристрій для відтворювання політравми

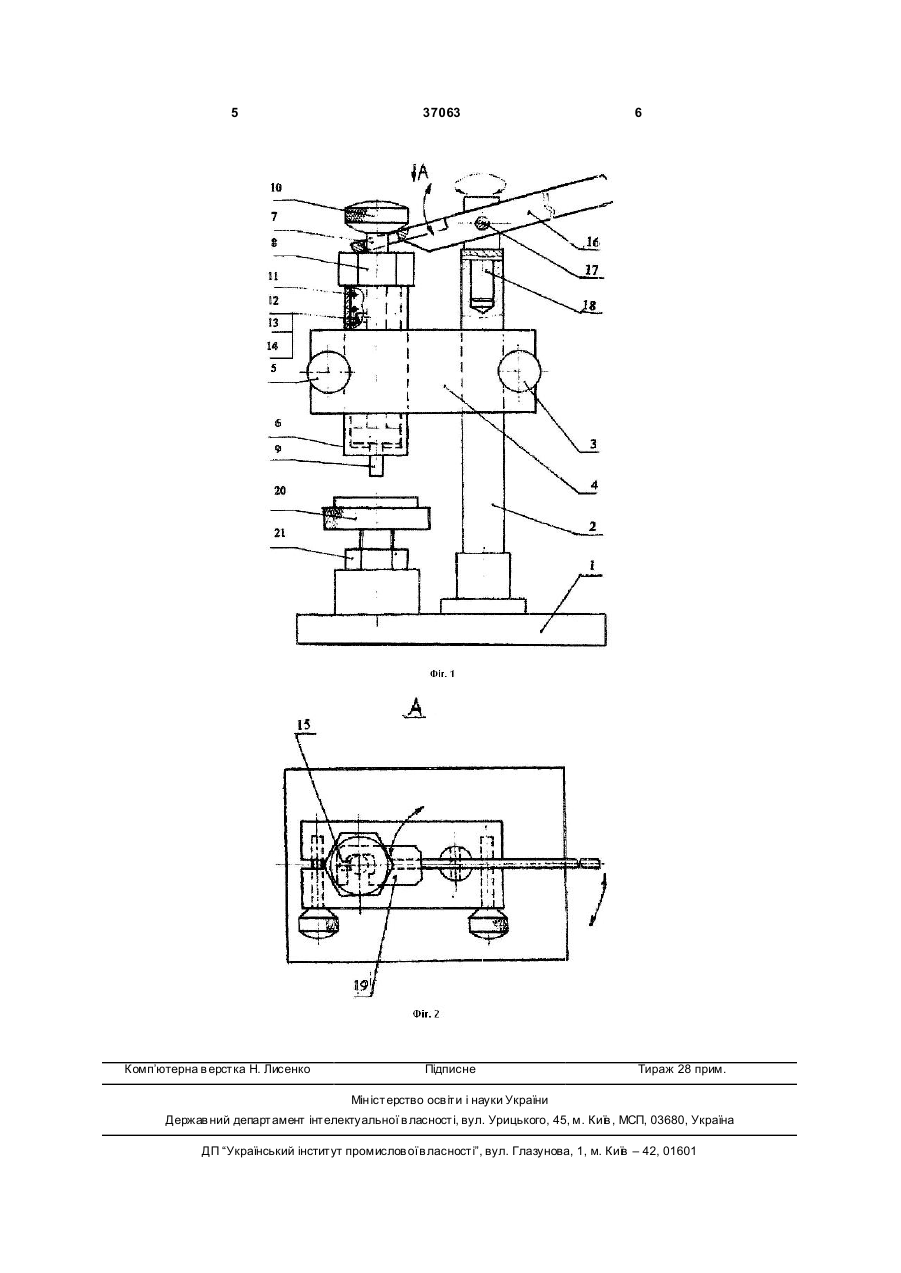

1. Пристрій для відтворювання політравми, що містить розташований на підставці стояк з уда 3 37063 Поряд з перевагами відомий пристрій має і певні недоліки, зокрема, складність виготовлення та застосування. В основу корисної моделі поставлено задачу в пристрої для відтворювання політравми шляхом перекомпоновки елементів забезпечити простоту конструкції з можливістю регулювання ступеню пошкодження органів та підвищення точності нанесення і дозування сили удару. Поставлена задача вирішується тим, що в пристрої для відтворювання політравми, що містить розташований на підставці стояк з ударним елементом та пружинним механізмом з тарованою пружиною, фіксатор положення тарованої пружини та засіб для розміщення піддослідної тварини, згідно з корисною моделлю, пружинний механізм ударного елемента розташований над засобом для розміщення експериментальної тварини, і об'єднаний з ударним елементом в один вузол, корпус якого з'єднаний тримачем зі стояком, і зв'язаний з важелем, розташованим на осі, закріпленій на цапфі, встановленій на стояку з можливістю повороту в горизонтальній площині. Пружинний механізм зв'язаний з важелем через шток, розташований в корпусі вузла співвісно з тарованою пружиною. Розташування ударного елемента з пружинним механізмом над засобом для розташування експериментальної тварини, корпус якого з'єднаний тримачем зі стояком дозволяє одержати стабільні надійні результати з можливістю регулювання сили удару та спростити засіб для фіксації положення тарованої пружини. Завдяки тому, що пружинний механізм зв'язаний через шток з важелем, розташованим на осі, закріпленій на цапфі, встановленій на стояку з можливістю повороту в горизонтальній площині досягається можливість регулювання ступеню пошкодження органів та підвищення точності нанесення і дозування сили удару. Суть пристрою пояснюється кресленнями. На Фіг.1 показаний пристрій, вид спереду. На Фіг.2 показаний пристрій, вид зверху. Пристрій містить підставку 1, на якій перпендикулярно встановлено стояк 2. На стояку 2 з допомогою гвинтового з'єднання 3 встановлений тримач 4, на якому закріплений з допомогою гвинтового з'єднання 5 корпус 6, в якому розташований шток 7, пропущений через кришку 8. На штоці 7 з одного боку розташований ударний елемент 9, а на другому - маховичок 10, нижня і верхня частини якого виконані сферичними. Шток 7 співвісно розташований усередині корпусу 6 з можливістю поздовжнього зворотно-поступального переміщення. Тарований пружинний механізм 11 розміщений на 4 штоку 7 в корпусі 6. Шток 7 має фіксатори, виконані в вигляді упорів 12, 13, 14, встановлених на штоці 7 на розрахованих відстанях відповідно потрібним ступеням стиснення пружини 11. В кришці 8 корпусу 6 виконаний паз 15 для проходу упорів 12, 13, 14. Шток 7 з'єднаний з важелем 16, розташованим на осі 17, закріпленій на цапфі 18, встановленій на стояку 2 з можливістю повороту в горизонтальній площині. Таким чином важіль 16 з допомогою осі 17 і цапфи 18 має можливість повороту в горизонтальній та вертикальній площинах. Кінець важеля 16, який контактує зі штоком 7, виконаний у формі гачка 19 для захоплення зазначеного штока 7. На підставці 1 встановлений засіб для розміщення експериментальної тварини у вигляді робочого столика 20, який встановлено з можливістю регулювання по висоті і фіксації з допомогою гайки 21. Шток 7 з пружинним механізмом 11 встановлені вертикально напроти робочого столика 20. Переміщення штока 7 в корпусі 6 на потрібну розраховану висоту здійснюється з допомогою важеля 16 та переміщення тримача 4 з допомогою гвинтового з'єднання 3. Ма ховичок 10 має сферичну поверхню для кращого контакту між важелем 16 і штоком 7. Пристрій працює таким чином. Заводять кінець важеля 16 боковим вирізом 19 під маховичок 10. Натискуючи на протилежний кінець важеля 16 встановлюють шток 7 з ударним елементом 9 на необхідну висоту і необхідну силу удару. Для цього виводять один з упорів 12, 13, 14 через паз 15 кришки 8 за допомогою важеля 16, тим самим стискаючи пружину 11, далі провертають шток 7 в горизонтальній площині, тим самим фіксуючи ударний елемент 9 на необхідну силу удару, що відповідає травмі потрібного ступеня. Після введення тварини, наприклад, криси в наркоз, тварину укладають на робочий столик 20 під ударним елементом 9. Необхідну висоту робочого столика 20 регулюють і фіксують з допомогою гайки 21. Для нанесення травми відпускають один з вищезазначених упорів і під дією стиснутої пружини 11 шток 7 з ударним елементом 9 прямує на тварину і в наміченому місці наносить дозований удар, викликаючи томно локалізовану травму. Таким чином запропонована корисна модель покращує якість експериментального моделювання механічної травми для дослідження її впливу на організм і розробки і дослідження способів лікування. 5 Комп’ютерна в ерстка Н. Лисенко 37063 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
