Свердло спіральне
Номер патенту: 38809
Опубліковано: 15.05.2001
Автори: Лупкін Борис Володимирович, Равська Наталья Сергіївна, Родін Родіон Петрович, Мамлюк Олег Володимирович
Текст

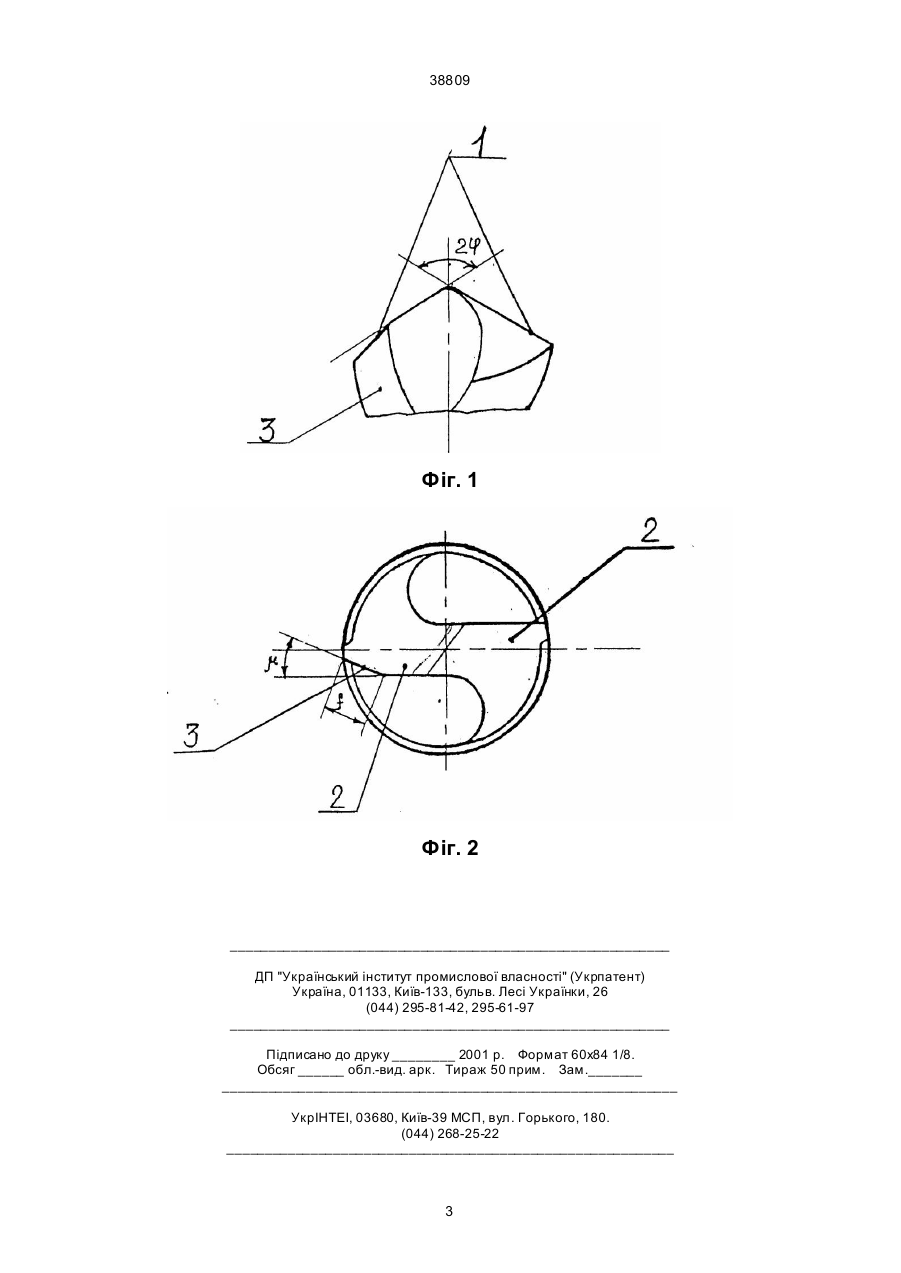

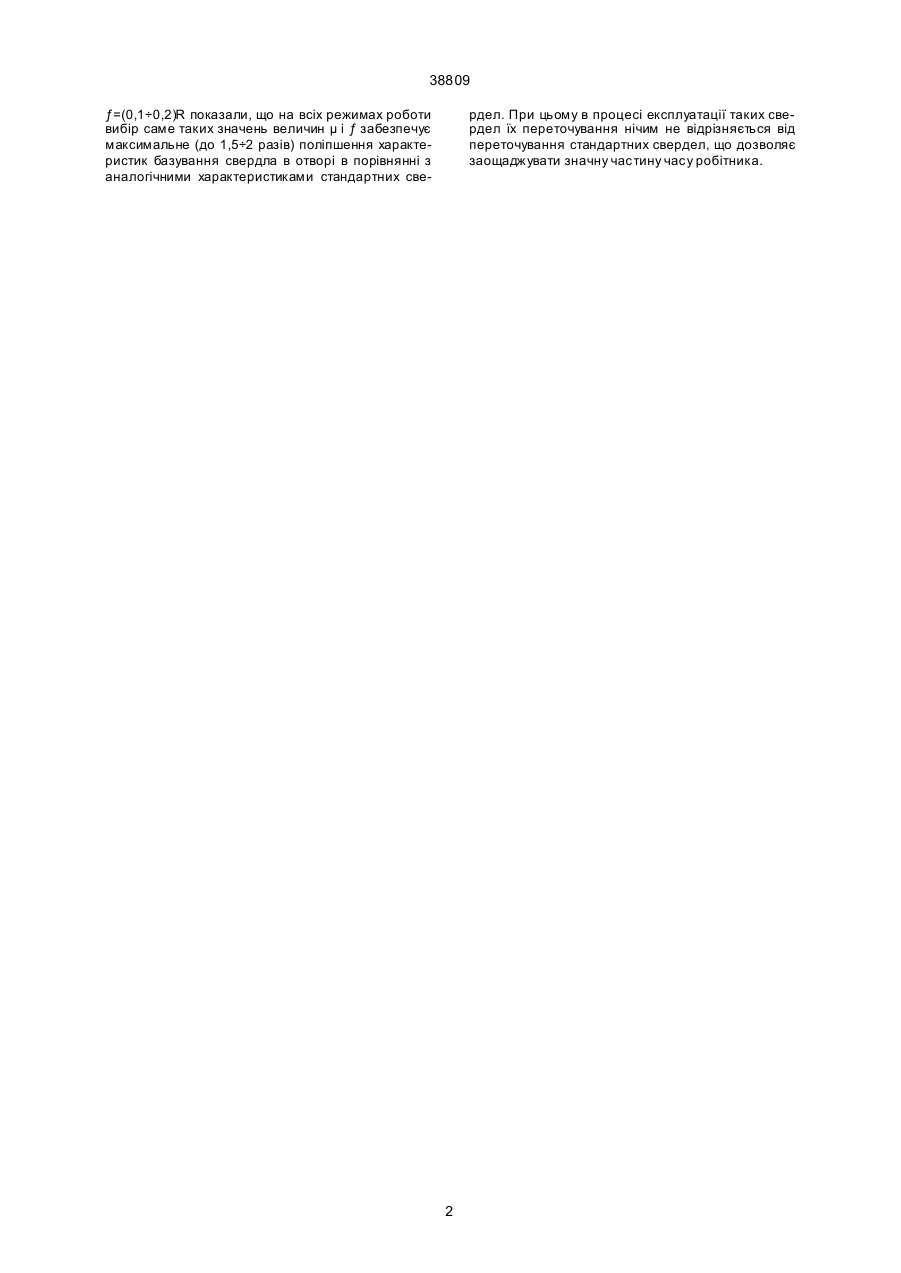

Свердло спіральне, що являє собою стебло з розташованими по спіралі на його поверхні різальними зубами і має несиметричну різальну частину, яке відрізняється тим, що несиметрична різальна частина виконана у вигляді підгостреної гвинтової стрічки на одному із зубів по всій довжині робочої частини з кутом нахилу стрічки μ=15°÷20° і розміром підточування ƒ=(0,1÷0,2)R; де R - радіус свердла. (19) (21) 2000105916 (22) 19.10.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Лупкін Борис Володимирович, Равська НаталІя Сергіївна, Родін Родіон Петрович, Мамлюк Олег Володимирович (73) Київський авіаційний технікум 38809 ƒ=(0,1÷0,2)R показали, що на всіх режимах роботи вибір саме таких значень величин μ і ƒ забезпечує максимальне (до 1,5÷2 разів) поліпшення характеристик базування свердла в отворі в порівнянні з аналогічними характеристиками стандартних све рдел. При цьому в процесі експлуатації таких свердел їх переточування нічим не відрізняється від переточування стандартних свердел, що дозволяє заощаджувати значну частину часу робітника. 2 38809 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSpiral drill
Автори англійськоюLupkin Borys Volodymyrovych, Ravska Natalia Serhiivna, Rodin Rodion Petrovych, Mamliuk Oleh Volodymyrovych
Назва патенту російськоюСверло спиральное
Автори російськоюЛупкин Борис Владимирович, Равская Наталья Сергеевна, Родин Родион Петрович, Мамлюк Олег Владимирович
МПК / Мітки
МПК: B23B 51/02
