Пристрій для стрільби набоями несмертельної дії

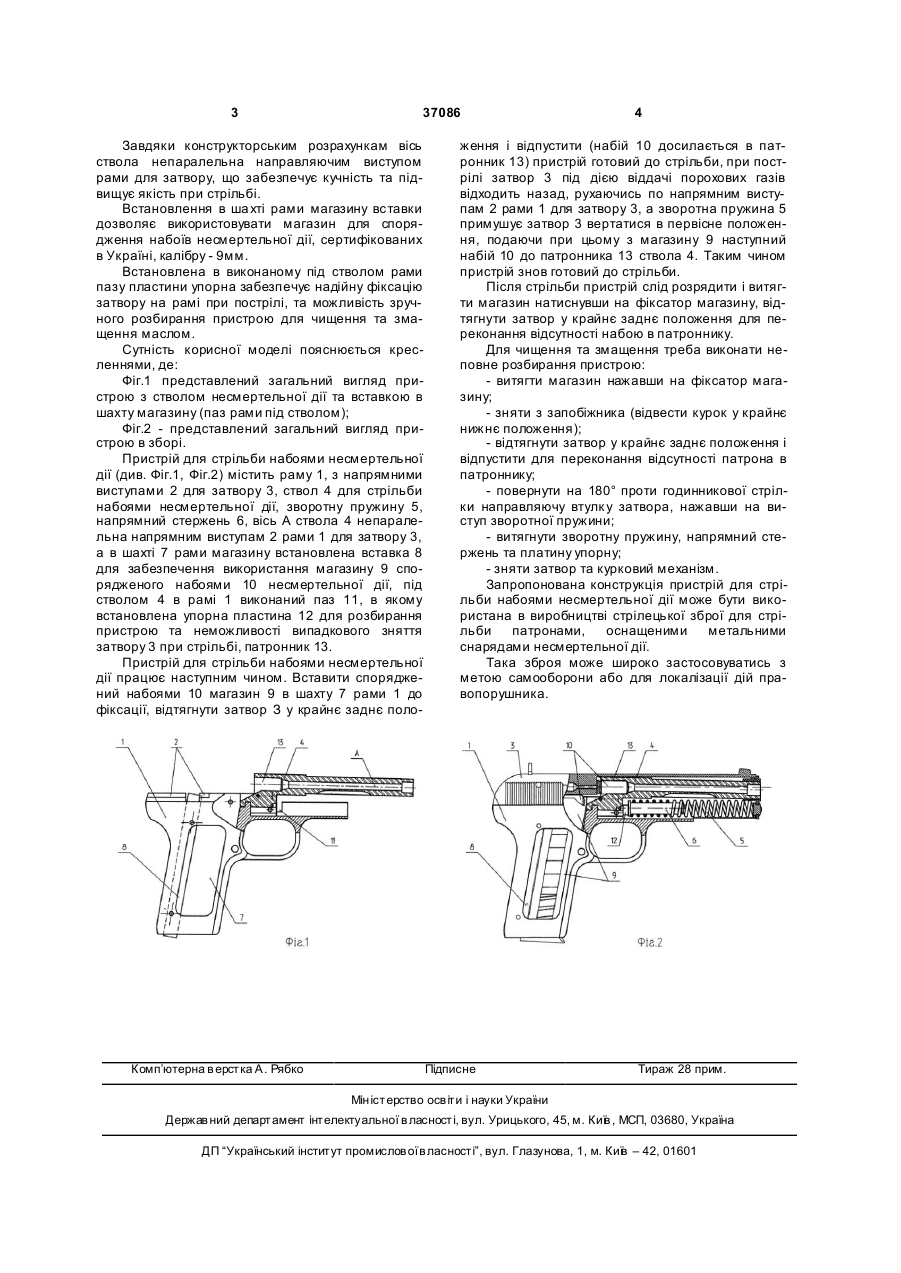

Пристрій для стрільби набоями несмертельної дії, що містить раму з напрямними виступами для затвора, ствол, нерухомо та нероз'ємно з`єднаний 3 37086 Завдяки конструкторським розрахункам вісь ствола непаралельна направляючим виступом рами для затвору, що забезпечує кучність та підвищує якість при стрільбі. Встановлення в ша хті рами магазину вставки дозволяє використовувати магазин для спорядження набоїв несмертельної дії, сертифікованих в Україні, калібру - 9мм. Встановлена в виконаному під стволом рами пазу пластини упорна забезпечує надійну фіксацію затвору на рамі при пострілі, та можливість зручного розбирання пристрою для чищення та змащення маслом. Сутність корисної моделі пояснюється кресленнями, де: Фіг.1 представлений загальний вигляд пристрою з стволом несмертельної дії та вставкою в шахту магазину (паз рами під стволом); Фіг.2 - представлений загальний вигляд пристрою в зборі. Пристрій для стрільби набоями несмертельної дії (див. Фіг.1, Фіг.2) містить раму 1, з напрямними виступами 2 для затвору 3, ствол 4 для стрільби набоями несмертельної дії, зворотну пружину 5, напрямний стержень 6, вісь А ствола 4 непаралельна напрямним виступам 2 рами 1 для затвору 3, а в шахті 7 рами магазину встановлена вставка 8 для забезпечення використання магазину 9 спорядженого набоями 10 несмертельної дії, під стволом 4 в рамі 1 виконаний паз 11, в якому встановлена упорна пластина 12 для розбирання пристрою та неможливості випадкового зняття затвору 3 при стрільбі, патронник 13. Пристрій для стрільби набоями несмертельної дії працює наступним чином. Вставити споряджений набоями 10 магазин 9 в шахту 7 рами 1 до фіксації, відтягнути затвор З у крайнє заднє поло Комп’ютерна в ерстка А. Рябко 4 ження і відпустити (набій 10 досилається в патронник 13) пристрій готовий до стрільби, при пострілі затвор 3 під дією віддачі порохових газів відходить назад, рухаючись по напрямним виступам 2 рами 1 для затвору 3, а зворотна пружина 5 примушує затвор 3 вертатися в первісне положення, подаючи при цьому з магазину 9 наступний набій 10 до патронника 13 ствола 4. Таким чином пристрій знов готовий до стрільби. Після стрільби пристрій слід розрядити і витягти магазин натиснувши на фіксатор магазину, відтягнути затвор у крайнє заднє положення для переконання відсутності набою в патроннику. Для чищення та змащення треба виконати неповне розбирання пристрою: - витягти магазин нажавши на фіксатор магазину; - зняти з запобіжника (відвести курок у крайнє нижнє положення); - відтягнути затвор у крайнє заднє положення і відпустити для переконання відсутності патрона в патроннику; - повернути на 180° проти годинникової стрілки направляючу втулк у затвора, нажавши на виступ зворотної пружини; - витягнути зворотну пружину, напрямний стержень та платину упорну; - зняти затвор та курковий механізм. Запропонована конструкція пристрій для стрільби набоями несмертельної дії може бути використана в виробництві стрілецької зброї для стрільби патронами, оснащеними метальними снарядами несмертельної дії. Така зброя може широко застосовуватись з метою самооборони або для локалізації дій правопорушника. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
