Ствол зброї для стрільби патронами з кулями несмертельної дії

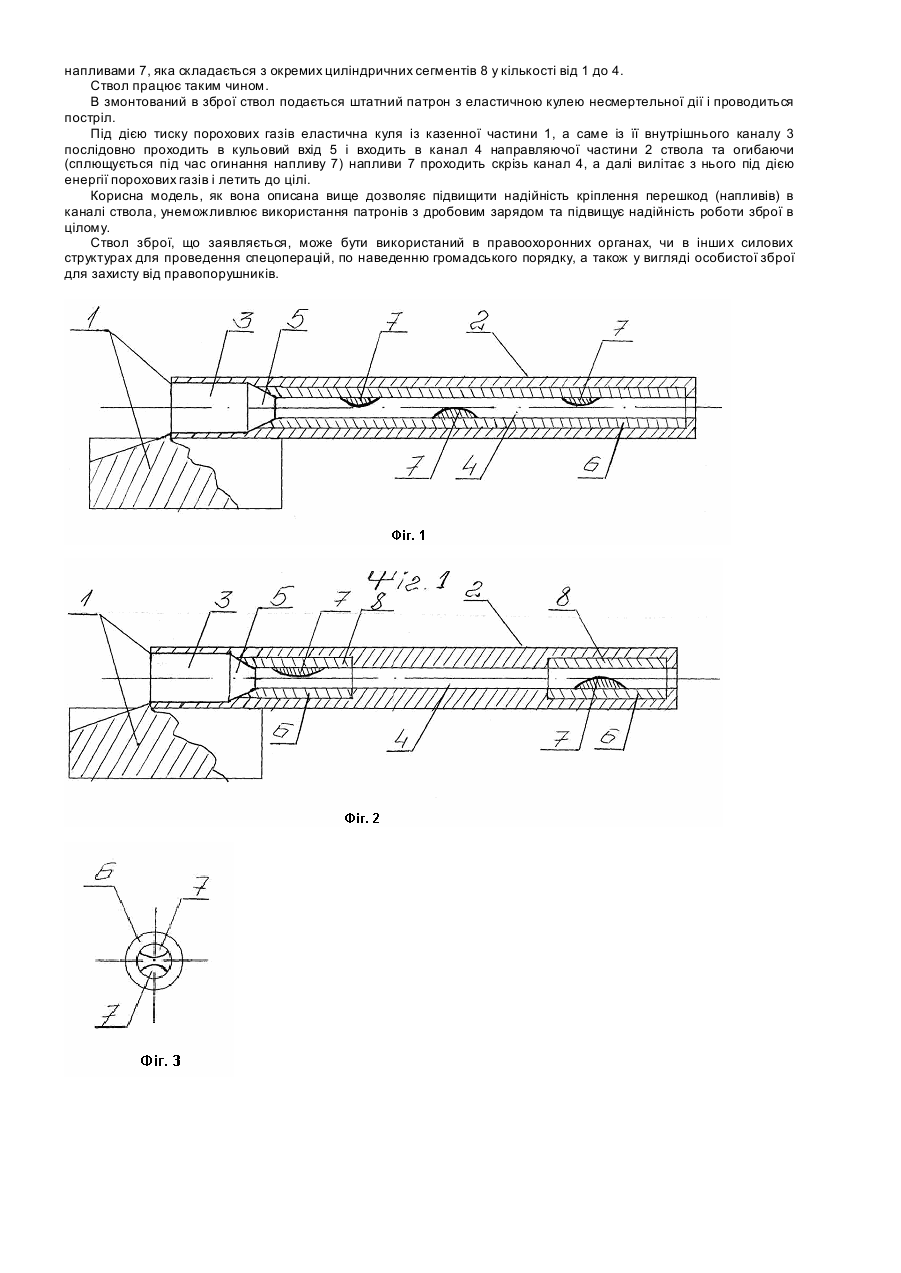

Корисна модель відноситься до галузі озброєння, а саме до пістолетних стволів для стрільби патронами з кулями несмертельної дії. Така зброя застосовується для самозахисту оперативно-розшуковими працівниками, співробітниками охоронних структур та іншими громадянами. Відомий ствол зброї для стрільби патронами з кулями несмертельної дії. Ствол виконаний у формі циліндричної трубки, і має казенну частину (патронник для розміщення патрону) і направляючу частину ствола (в якій рухається куля при пострілі). Між казенною та направляючою частиною ствола виконаний кульовий вхід. (пат. України на корисну модель №3110 кл. F41A21/00, опубліковано 15.10.2004, Бюл. №10, 2004р.). Також відомий ствол зброї для стрільби патронами з кулями несмертельної дії, який використовується в стандартному пістолеті моделі ПМР ТУ У 296-3095798-002-2003. Ствол має казенну частину (патронник) і направляючу частин у ствола, вн утрішні порожнини яких з’єднані між собою кульовим входом (пат. України на корисну модель №1839 кл. F41A21/00, F41C3/14, F41C3/15, опубл. 16.06.2003 Бюл. №6, 2003р.). Основним недоліком цих стволів є те, що кульовий вхід виконаний з різким перепадом діаметрів, що приводить до пошкодження форми еластичної кулі і негативно впливає на балістику польоту кулі та на кучність стрільби. Також цими стволами можна користуватися для стрільби патронами з дробовим зарядом. Крім того відомий пристрій для стрільби кулями несмертельної дії (пат. України на винахід №31019 кл. F41C3/14, 3/15, 21/16 опубл. 15.12.2000 Бюл. №7, 2000р.). Пристрій для стрільби кулями несмертельної дії складається з рамки зі стволом, затвора, ударно-спускового механізму, магазина з патронами, які споряджено кулями несмертельної дії, наприклад, еластичними, зворотної пружини та в каналі ствола виконано звуження, що не співпадає за розмірами з кулею. Недоліком є те, що цим стволом можна користуватися для стрільби патронами з дробовим зарядом. Найбільш близьким до корисної моделі, що заявляється, є ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними гумовими метальними снарядами несмертельної дії (пат. України на корисну модель №12227 кл. F41A21/00 дата набрання чинності 16.01.2006). Ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними гумовими метальними снарядами несмертельної дії, містить безпосередньо ствол, який складається із трьох вісесиметрично з’єднаних переднього, середнього і заднього циліндрів з постійним зовнішнім діаметром кожного із згаданих циліндрів, і наплив, виконаний на задньому циліндрі. Передній циліндр утворює направляючу частину ствола, а середній, задній циліндри та наплив утворюють казенну частину ствола. У передньому циліндрі виконаний канал для проходу уражаючого елемента, а у задньому та середньому циліндрах виконаний патронник, внутрішні канали, яких з’єднані між собою кульовим входом. Для запобігання застосування патронів смертельної дії ствол додатково містить дві вставки, розміщені в каналі ствола. Вставки виконано жорстко закріпленими до внутрішньої поверхні каналу ствола та розміщено в площині відносно одна до другої або з перекриттям габаритів вставки у зазначеній площині в проекції одна на другу, або в стик, або з зазором. Конусоподібний перехід ствола, що примикає до патронника, виконаний таким, що звужується у бік дульного зрізу. Мінімальний діаметр конусоподібного переходу ствола, що примикає до патронника, виконаний рівним діаметру циліндричної ділянки каналу ствола, що примикає до дульного зрізу. Основним недоліком є те, що перешкоди в середині ствола виконані у вигляді двох вставок закріплених до внутрішньої поверхні каналу ствола, що може призвести, у разі порушення жорсткості кріплення, до відвалення вставок та до пошкодження зброї при пострілі. В основу корисної моделі поставлено задачу створення ствола зброї для стрільби патронами з кулями несмертельної дії з надійним кріпленням перешкод та підбору їх оптимальної кількості, шляхом зміни конструкції ствола та введенням нових елементів у склад ствола, що підвищить надійність роботи ствола. Рішення цієї задачі досягається тим, що ствол зброї для стрільби патронами з кулями несмертельної дії, який виконано з казенної і направляючої частини ствола, внутрішні канали, яких з’єднані між собою кульовим входом, а на казенній частині виконана ділянка посадки для сполучення ствола з пістолетною рамкою, згідно корисної моделі, в стволі закріплена циліндрична втулка з напливами у кількості від 2 до 6 та втулка складається з окремих циліндричних сегментів у кількості від 1 до 4. Крім того кожний окремий циліндричний сегмент має не менше одного напливу. Саме ці ознаки необхідні і достатні для вирішення поставленого завдання. Те, що перешкода в стволі виконана у вигляді циліндричної втулки з напливами дозволяє підвищити надійність встановлення перешкод у стволі, так, як втулка надійно встановлюється в середині ствола і еластична куля, яка зіштовхується з перешкодою (напливом) не може виштовхн ути або пошкодити втулку з напливами. Те, що втулка може складатися з 1-4 окремих циліндричних сегментів та кожний сегмент має не менш одного напливу дозволяє встановлювати втулку, враховуючи і особливості різних стволів, у різних варіантах розташування у стволі. Наприклад втулка складається із двох окремих циліндричних сегментів один з яких встановлено у передній частині ствола а інший біля патронника, і кожний сегмент має по одному напливу. Те, що напливи виконані у кількості від 2 до 6 дозволяє забезпечити надійне унеможливлення використання у зброї патронів з дробовим зарядом. Загальна сукупність ознак дозволяє застосовувати корисну модель на базі різних за конструкцією стволів для різних типів зброї. Суть корисної моделі пояснюється кресленням. На Фіг. 1 - зображено ствол з повздовжнім розрізом з циліндричною втулкою, яка складається з одного сегменту. На Фіг. 2 - зображено ствол з повздовжнім розрізом з циліндричною втулкою, яка складається з двох сегментів. На Фіг. 3 - втулка з напливом вигляд з боку. Ствол виконано з казенної 1 і направляючої 2 частини ствола, внутрішні канали 3 і 4 яких з’єднані між собою кульовим входом 5. У внутрішньому каналі 4 направляючої частини 2 встановлюється циліндрична втулка 6 з напливами 7, яка складається з окремих циліндричних сегментів 8 у кількості від 1 до 4. Ствол працює таким чином. В змонтований в зброї ствол подається штатний патрон з еластичною кулею несмертельної дії і проводиться постріл. Під дією тиску порохових газів еластична куля із казенної частини 1, а саме із її внутрішнього каналу 3 послідовно проходить в кульовий вхід 5 і входить в канал 4 направляючої частини 2 ствола та огибаючи (сплющується під час огинання напливу 7) напливи 7 проходить скрізь канал 4, а далі вилітає з нього під дією енергії порохових газів і летить до цілі. Корисна модель, як вона описана вище дозволяє підвищити надійність кріплення перешкод (напливів) в каналі ствола, унеможливлює використання патронів з дробовим зарядом та підвищує надійність роботи зброї в цілому. Ствол зброї, що заявляється, може бути використаний в правоохоронних органах, чи в інши х силових структурах для проведення спецоперацій, по наведенню громадського порядку, а також у вигляді особистої зброї для захисту від правопорушників.
