Ріжучий елемент

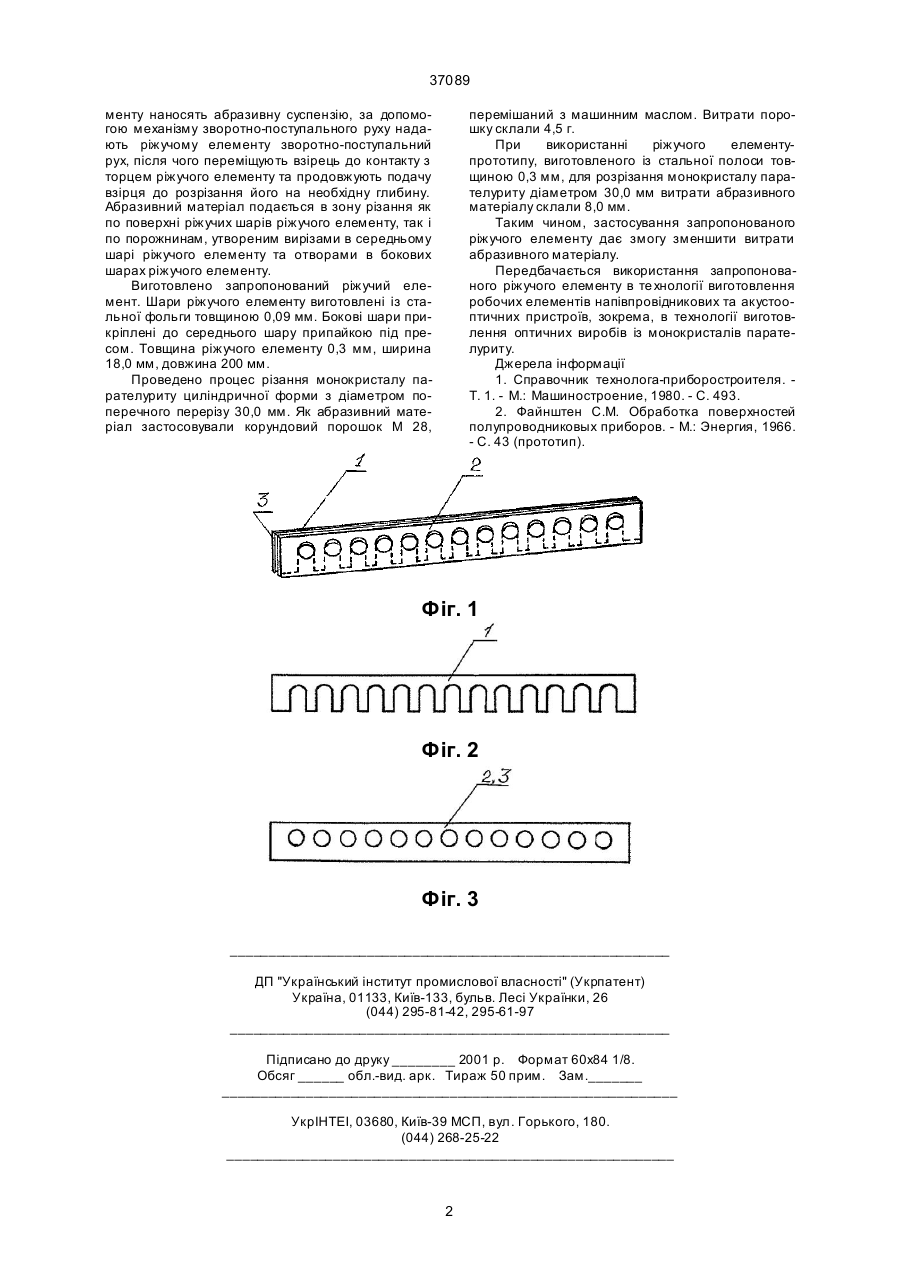

Ріжучий елемент, виготовлений в вигляді пластини з ріжучою торцевою поверхнею, відрізняється тим, що пластина виготовлена тришаровою, причому в середньому шарі з боку торцевої ріжучої поверхні є продовгуваті вирізи, а зовнішні шари мають отвори, які перекриваються з вирізами середнього шару. (19) (21) 2000031567 (22) 21.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Шпирко Григорій Миколайович, Проц Лариса Анатолієвна (73) Ужгородське відділення елементів і структур оптоінформатики Інституту проблем реєстрації інформації Національної академії наук України 37089 менту наносять абразивну суспензію, за допомогою механізму зворотно-поступального руху надають ріжучому елементу зворотно-поступальний рух, після чого переміщують взірець до контакту з торцем ріжучого елементу та продовжують подачу взірця до розрізання його на необхідну глибину. Абразивний матеріал подається в зону різання як по поверхні ріжучих шарів ріжучого елементу, так і по порожнинам, утвореним вирізами в середньому шарі ріжучого елементу та отворами в бокових шарах ріжучого елементу. Виготовлено запропонований ріжучий елемент. Шари ріжучого елементу виготовлені із стальної фольги товщиною 0,09 мм. Бокові шари прикріплені до середнього шару припайкою під пресом. Товщина ріжучого елементу 0,3 мм, ширина 18,0 мм, довжина 200 мм. Проведено процес різання монокристалу парателуриту циліндричної форми з діаметром поперечного перерізу 30,0 мм. Як абразивний матеріал застосовували корундовий порошок М 28, перемішаний з машинним маслом. Витрати порошку склали 4,5 г. При використанні ріжучого елементупрототипу, виготовленого із стальної полоси товщиною 0,3 мм, для розрізання монокристалу парателуриту діаметром 30,0 мм витрати абразивного матеріалу склали 8,0 мм. Таким чином, застосування запропонованого ріжучого елементу дає змогу зменшити витрати абразивного матеріалу. Передбачається використання запропонованого ріжучого елементу в те хнології виготовлення робочих елементів напівпровідникових та акустооптичних пристроїв, зокрема, в технології виготовлення оптичних виробів із монокристалів парателуриту. Джерела інформації 1. Справочник технолога-приборостроителя. Т. 1. - М.: Машиностроение, 1980. - С. 493. 2. Файнштен С.М. Обработка поверхностей полупроводниковых приборов. - М.: Энергия, 1966. - С. 43 (прототип). Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
