Пристрій перетворення часового масштабу пакета імпульсних електричних сигналів

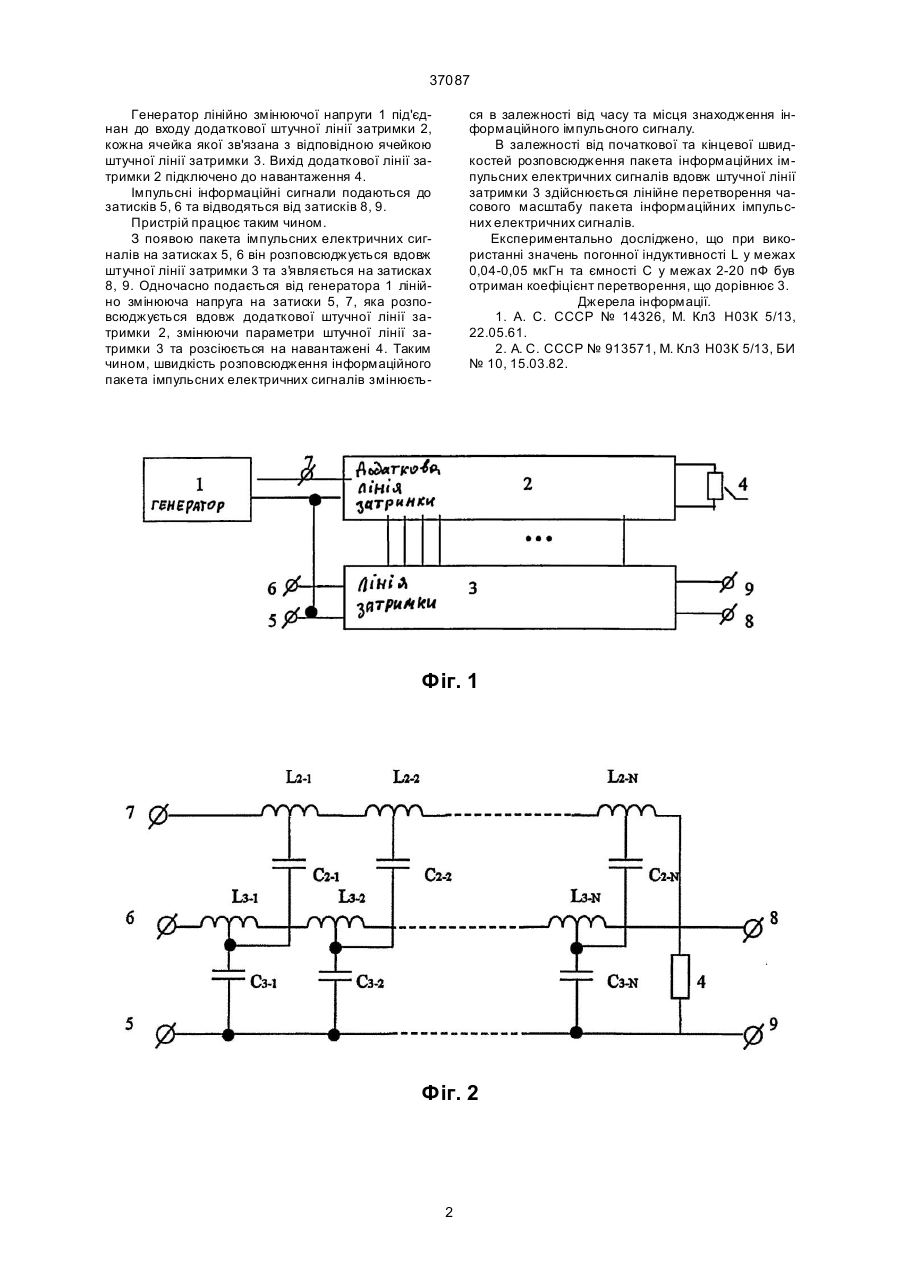

Пристрій перетворення часового масштабу пакета імпульсних електричних сигналів, що включає до свого складу генератор, керуєму штучн у лінію затримки та відрізняється тим, що вводиться додаткова штучна лінія затримки, кожна ячейка якої зв'язана з відповідною ячейкою керуємої штучної лінії затримки, а до входу додаткової штучної лінії затримки підключено генератор лінійно змінюючої напруги. (19) (21) 2000031564 (22) 21.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Бреславець Владислав Сергійович, Касілов Олег Вікторович, Ковальов В'ячеслав Едуардович, Постін Михайло Євгенович, Серков Олександр Анатолійович (73) Харківський державний політехнічний університет 37087 Генератор лінійно змінюючої напруги 1 під'єднан до входу додаткової штучної лінії затримки 2, кожна ячейка якої зв'язана з відповідною ячейкою штучної лінії затримки 3. Вихід додаткової лінії затримки 2 підключено до навантаження 4. Імпульсні інформаційні сигнали подаються до затисків 5, 6 та відводяться від затисків 8, 9. Пристрій працює таким чином. З появою пакета імпульсних електричних сигналів на затисках 5, 6 він розповсюджується вдовж штучної лінії затримки 3 та з'я вляється на затисках 8, 9. Одночасно подається від генератора 1 лінійно змінююча напруга на затиски 5, 7, яка розповсюджується вдовж додаткової штучної лінії затримки 2, змінюючи параметри штучної лінії затримки 3 та розсіюється на навантажені 4. Таким чином, швидкість розповсюдження інформаційного пакета імпульсних електричних сигналів змінюєть ся в залежності від часу та місця знаходження інформаційного імпульсного сигналу. В залежності від початкової та кінцевої швидкостей розповсюдження пакета інформаційних імпульсних електричних сигналів вдовж штучної лінії затримки 3 здійснюється лінійне перетворення часового масштабу пакета інформаційних імпульсних електричних сигналів. Експериментально досліджено, що при використанні значень погонної індуктивності L у межах 0,04-0,05 мкГн та ємності С у межах 2-20 пФ був отриман коефіцієнт перетворення, що дорівнює 3. Джерела інформації. 1. А. С. СССР № 14326, М. Кл3 Н03К 5/13, 22.05.61. 2. А. С. СССР № 913571, М. Кл3 Н03К 5/13, БИ № 10, 15.03.82. Фіг. 1 Фіг. 2 2 37087 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
