Стенд для дослідження гусеничного рушія
Номер патенту: 37131
Опубліковано: 25.11.2008
Автори: Єпіфанов Віталій Валерійович, Воронцов Сергій Миколайович, Кохановський Микола Васильович
Формула / Реферат
Стенд для дослідження гусеничного рушія, що містить плиту, на якій розміщені підтримувальні та підресорені опорні котки, ведуче та напрямне колеса, охоплені гусеницею, привід ведучого колеса, опорні барабани, охоплені гнучкою стрічкою, верхня ланка якої контактує з опорною ділянкою гусениці та спирається на пластину, який відрізняється тим, що встановлено другий привід для пересування плити, що складається з двигуна, шарнірно з'єднаних з нерухомою опорою кривошипів і вертикальних штанг, які з'єднують плиту з вказаними кривошипами, та горизонтальної штанги, що з'єднує плиту з нерухомою опорою.
Текст

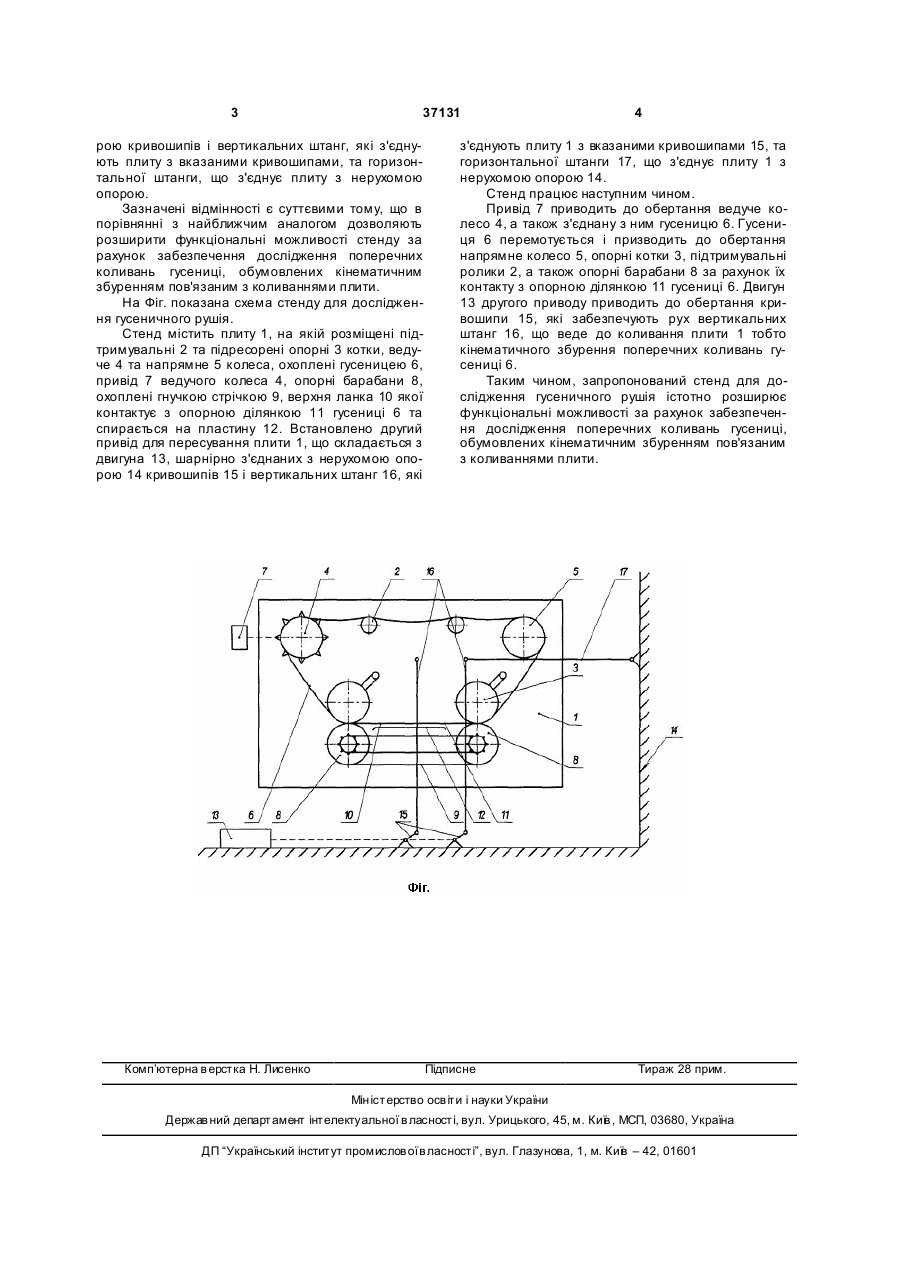

Стенд для дослідження гусеничного рушія, що містить плиту, на якій розміщені підтримувальні та 3 37131 рою кривошипів і вертикальних штанг, які з'єднують плиту з вказаними кривошипами, та горизонтальної штанги, що з'єднує плиту з нерухомою опорою. Зазначені відмінності є суттєвими тому, що в порівнянні з найближчим аналогом дозволяють розширити функціональні можливості стенду за рахунок забезпечення дослідження поперечних коливань гусениці, обумовлених кінематичним збуренням пов'язаним з коливаннями плити. На Фіг. показана схема стенду для дослідження гусеничного рушія. Стенд містить плиту 1, на якій розміщені підтримувальні 2 та підресорені опорні 3 котки, ведуче 4 та напрямне 5 колеса, охоплені гусеницею 6, привід 7 ведучого колеса 4, опорні барабани 8, охоплені гнучкою стрічкою 9, верхня ланка 10 якої контактує з опорною ділянкою 11 гусениці 6 та спирається на пластину 12. Встановлено другий привід для пересування плити 1, що складається з двигуна 13, шарнірно з'єднаних з нерухомою опорою 14 кривошипів 15 і вертикальних штанг 16, які Комп’ютерна в ерстка Н. Лисенко 4 з'єднують плиту 1 з вказаними кривошипами 15, та горизонтальної штанги 17, що з'єднує плиту 1 з нерухомою опорою 14. Стенд працює наступним чином. Привід 7 приводить до обертання ведуче колесо 4, а також з'єднану з ним гусеницю 6. Гусениця 6 перемотується і призводить до обертання напрямне колесо 5, опорні котки 3, підтримувальні ролики 2, а також опорні барабани 8 за рахунок їх контакту з опорною ділянкою 11 гусениці 6. Двигун 13 другого приводу приводить до обертання кривошипи 15, які забезпечують рух вертикальних штанг 16, що веде до коливання плити 1 тобто кінематичного збурення поперечних коливань гусениці 6. Таким чином, запропонований стенд для дослідження гусеничного рушія істотно розширює функціональні можливості за рахунок забезпечення дослідження поперечних коливань гусениці, обумовлених кінематичним збуренням пов'язаним з коливаннями плити. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for investigation of caterpillar mover
Автори англійськоюYepifanov Vitalii Valeriiovych, Kohanovskyi Mykola Vasyliovych, Vorontsov Serhii Mykolaiovych
Назва патенту російськоюСтенд для исследования гусеничного движителя
Автори російськоюЕпифанов Виталий Валерьевич, Кохановский Николай Васильевич, Воронцов Сергей Николаевич
МПК / Мітки
МПК: G01M 17/00
Мітки: дослідження, стенд, рушія, гусеничного
