Стенд для дослідження гусеничного рушія
Номер патенту: 36665
Опубліковано: 10.11.2008
Автори: Єпіфанов Віталій Валерійович, Кохановський Микола Васильович, Воронцов Сергій Миколайович
Формула / Реферат
Стенд для дослідження гусеничного рушія, що містить нерухому основу, на якій розміщені підтримувальні та підресорені опорні котки, ведуче та напрямне колеса, охоплені гусеницею, привід ведучого колеса, концентрично встановлені опорні барабани, охоплені гнучкою стрічкою, верхня ланка якої контактує з опорною ділянкою гусениці та спирається на пластину, який відрізняється тим, що на нерухомій основі шарнірно закріплено важіль, що має на кінці ролик, який імпульсно взаємодіє з гусеницею.
Текст

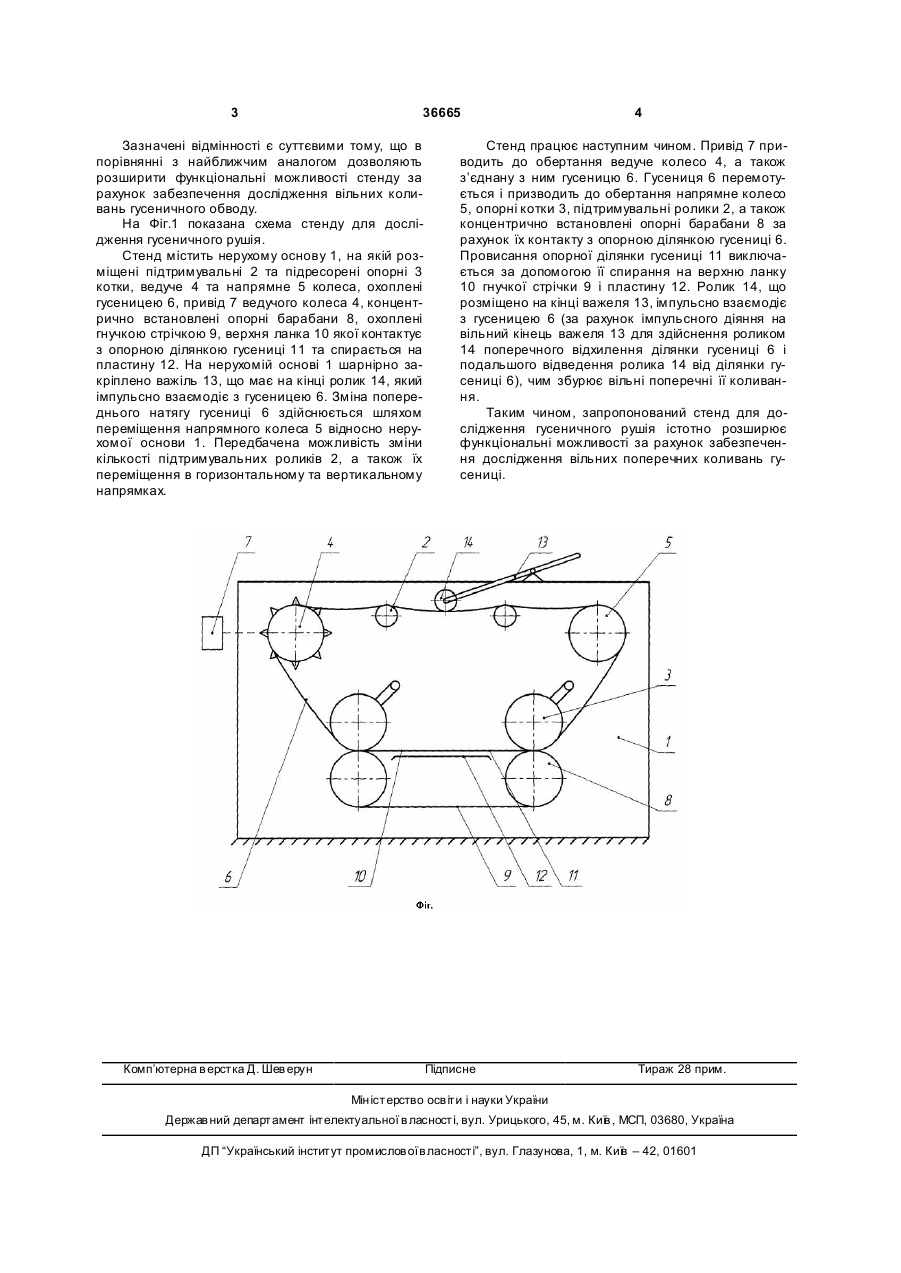

Стенд для дослідження гусеничного рушія, що містить нерухому основу, на якій розміщені під 3 36665 Зазначені відмінності є суттєвими тому, що в порівнянні з найближчим аналогом дозволяють розширити функціональні можливості стенду за рахунок забезпечення дослідження вільних коливань гусеничного обводу. На Фіг.1 показана схема стенду для дослідження гусеничного рушія. Стенд містить нерухому основу 1, на якій розміщені підтримувальні 2 та підресорені опорні 3 котки, ведуче 4 та напрямне 5 колеса, охоплені гусеницею 6, привід 7 ведучого колеса 4, концентрично встановлені опорні барабани 8, охоплені гнучкою стрічкою 9, верхня ланка 10 якої контактує з опорною ділянкою гусениці 11 та спирається на пластину 12. На нерухомій основі 1 шарнірно закріплено важіль 13, що має на кінці ролик 14, який імпульсно взаємодіє з гусеницею 6. Зміна попереднього натягу гусениці 6 здійснюється шляхом переміщення напрямного колеса 5 відносно нерухомої основи 1. Передбачена можливість зміни кількості підтримувальних роликів 2, а також їх переміщення в горизонтальному та вертикальному напрямках. Комп’ютерна в ерстка Д. Шев ерун 4 Стенд працює наступним чином. Привід 7 приводить до обертання ведуче колесо 4, а також з’єднану з ним гусеницю 6. Гусениця 6 перемотується і призводить до обертання напрямне колесо 5, опорні котки 3, підтримувальні ролики 2, а також концентрично встановлені опорні барабани 8 за рахунок їх контакту з опорною ділянкою гусениці 6. Провисання опорної ділянки гусениці 11 виключається за допомогою її спирання на верхню ланку 10 гнучкої стрічки 9 і пластину 12. Ролик 14, що розміщено на кінці важеля 13, імпульсно взаємодіє з гусеницею 6 (за рахунок імпульсного діяння на вільний кінець важеля 13 для здійснення роликом 14 поперечного відхилення ділянки гусениці 6 і подальшого відведення ролика 14 від ділянки гусениці 6), чим збурює вільні поперечні її коливання. Таким чином, запропонований стенд для дослідження гусеничного рушія істотно розширює функціональні можливості за рахунок забезпечення дослідження вільних поперечних коливань гусениці. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for investigation of caterpillar mover
Автори англійськоюYepifanov Vitalii Valeriiovych, Kohanovskyi Mykola Vasyliovych, Vorontsov Serhii Mykolaiovych
Назва патенту російськоюСтенд для исследования гусеничного движителя
Автори російськоюЕпифанов Виталий Валерьевич, Кохановский Николай Васильевич, Воронцов Сергей Николаевич
МПК / Мітки
МПК: G01M 17/00
Мітки: рушія, дослідження, стенд, гусеничного
Код посилання
<a href="https://ua.patents.su/2-36665-stend-dlya-doslidzhennya-gusenichnogo-rushiya.html" target="_blank" rel="follow" title="База патентів України">Стенд для дослідження гусеничного рушія</a>

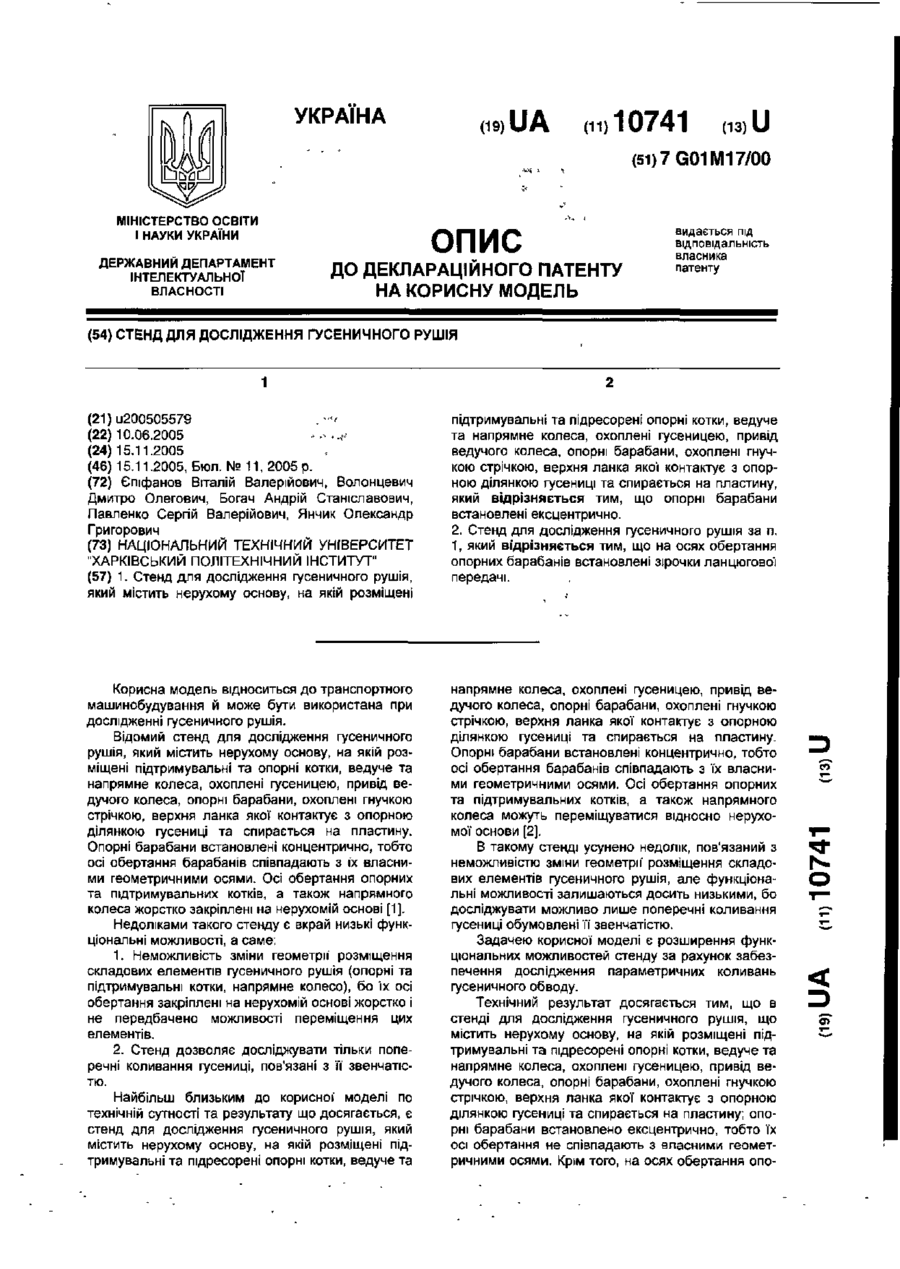

Стенд для дослідження гусеничного рушія
