Спосіб зміцнення внутрішніх поверхонь гільз циліндрів

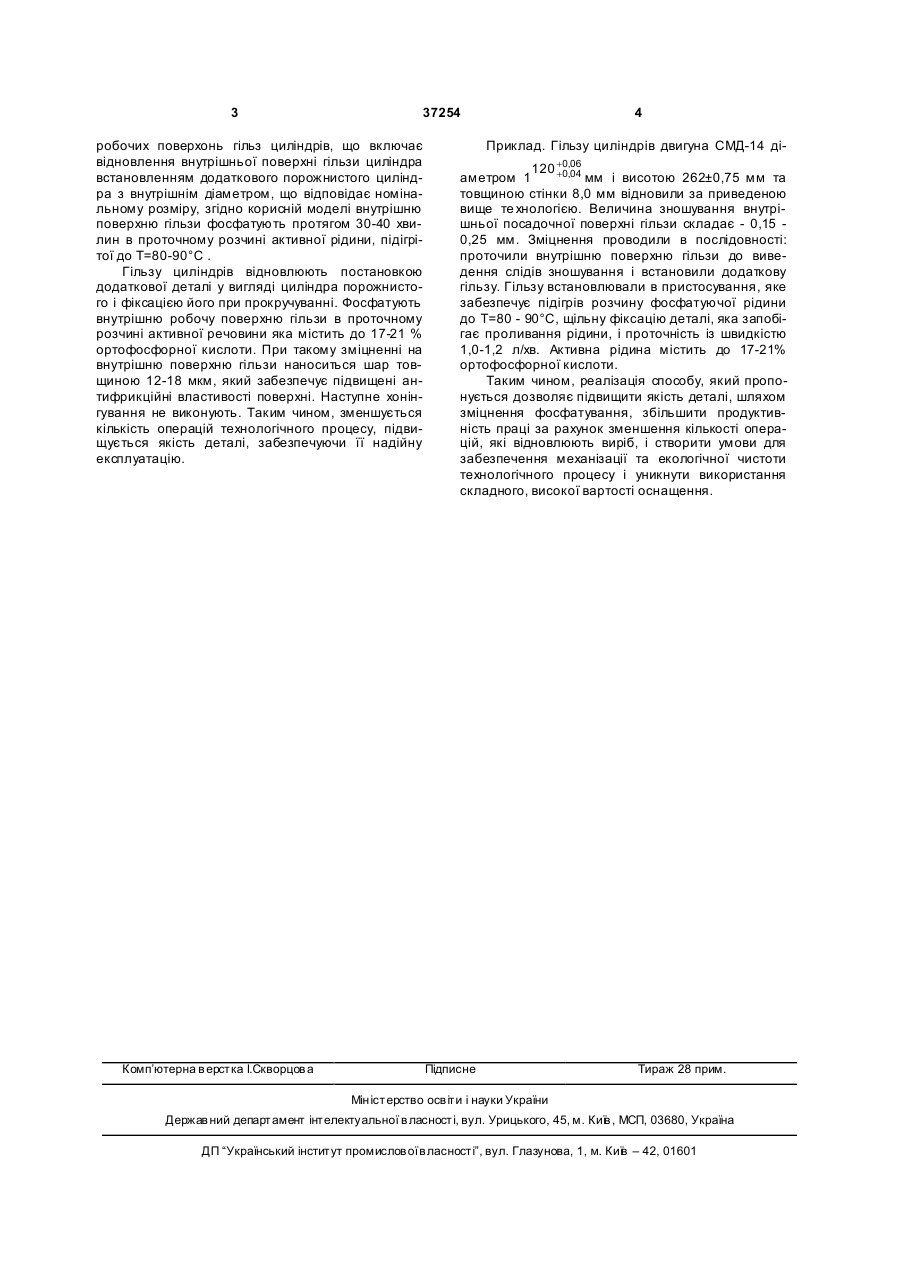

Спосіб зміцнення внутрішніх робочих поверхонь гільз циліндрів, що включає відновлення внутрішньої поверхні гільзи циліндра встановленням додаткового порожнистого циліндра з внутрішнім діаметром, що відповідає номінальному розміру, який відрізняється тим, що вн утрішню поверхню гільзи фосфатують протягом 30-40 хвилин в проточному розчині активної рідини, підігрітої до Т=80-90 °С. (19) (21) u200806684 (22) 15.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) КАРАБИНЬОШ СЕРГІЙ СТЕПАНОВИЧ, UA, СИВОЛАПОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, СИВОЛАПОВ ВОЛОДИМИР АН АТОЛІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 37254 робочих поверхонь гільз циліндрів, що включає відновлення внутрішньої поверхні гільзи циліндра встановленням додаткового порожнистого циліндра з внутрішнім діаметром, що відповідає номінальному розміру, згідно корисній моделі внутрішню поверхню гільзи фосфатують протягом 30-40 хвилин в проточному розчині активної рідини, підігрітої до Т=80-90°С . Гільзу циліндрів відновлюють постановкою додаткової деталі у вигляді циліндра порожнистого і фіксацією його при прокручуванні. Фосфатують внутрішню робочу поверхню гільзи в проточному розчині активної речовини яка містить до 17-21 % ортофосфорної кислоти. При такому зміцненні на внутрішню поверхню гільзи наноситься шар товщиною 12-18 мкм, який забезпечує підвищені антифрикційні властивості поверхні. Наступне хонінгування не виконують. Таким чином, зменшується кількість операцій технологічного процесу, підвищується якість деталі, забезпечуючи її надійну експлуатацію. Комп’ютерна в ерстка І.Скворцов а 4 Приклад. Гільзу циліндрів двигуна СМД-14 ді 120 +0,06 +0,04 мм і висотою 262±0,75 мм та аметром 1 товщиною стінки 8,0 мм відновили за приведеною вище те хнологією. Величина зношування внутрішньої посадочної поверхні гільзи складає - 0,15 0,25 мм. Зміцнення проводили в послідовності: проточили внутрішню поверхню гільзи до виведення слідів зношування і встановили додаткову гільзу. Гільзу встановлювали в пристосування, яке забезпечує підігрів розчину фосфатуючої рідини до Т=80 - 90°С, щільну фіксацію деталі, яка запобігає проливання рідини, і проточність із швидкістю 1,0-1,2 л/хв. Активна рідина містить до 17-21% ортофосфорної кислоти. Таким чином, реалізація способу, який пропонується дозволяє підвищити якість деталі, шляхом зміцнення фосфатування, збільшити продуктивність праці за рахунок зменшення кількості операцій, які відновлюють виріб, і створити умови для забезпечення механізації та екологічної чистоти технологічного процесу і уникнути використання складного, високої вартості оснащення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
