Спосіб відновлення працездатності гільз циліндрів двигунів внутрішнього згорання

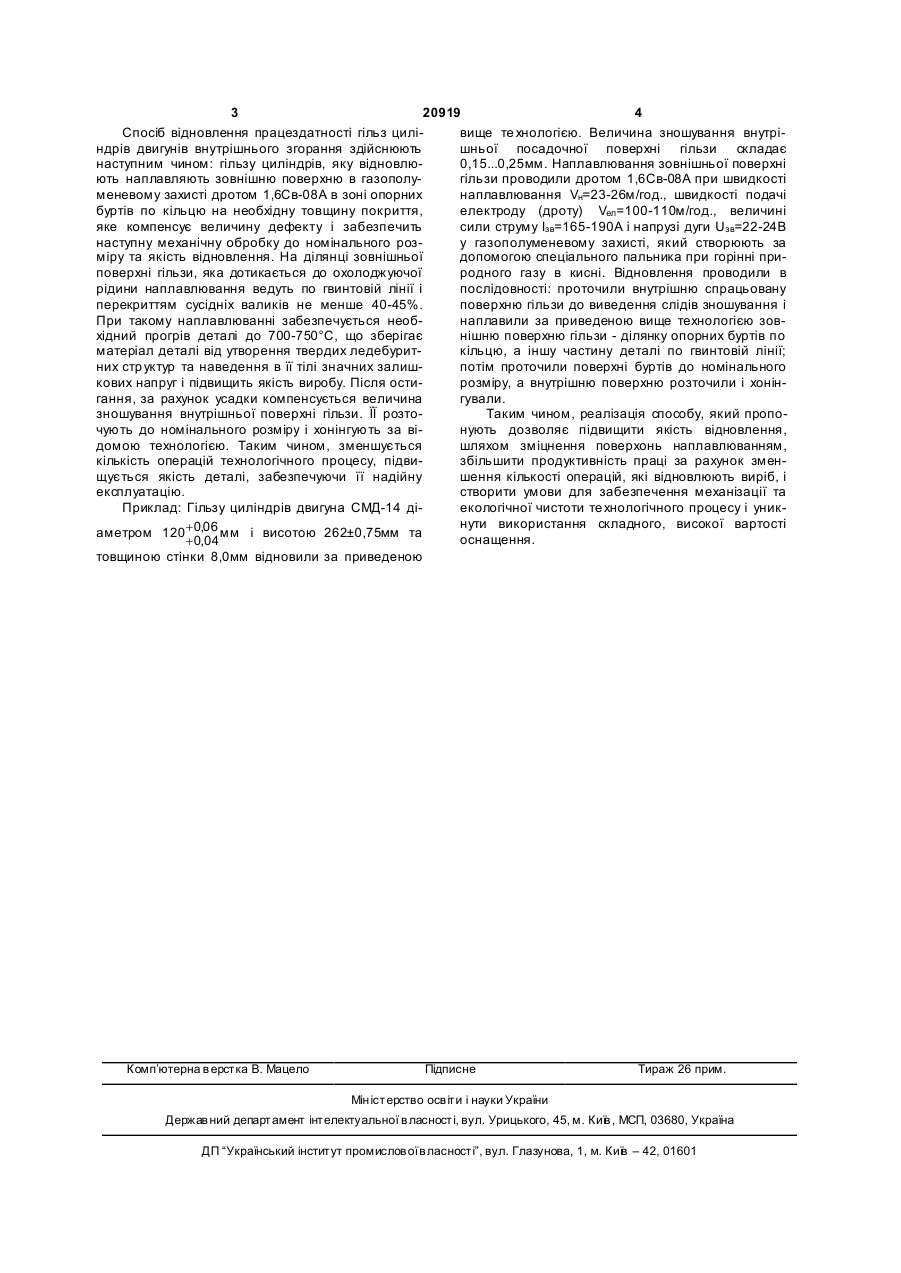

Спосіб відновлення працездатності гільз циліндрів двигунів вн утрішнього згорання, що включає наплавлення внутрішньої і зовнішньої поверхні деталі, який відрізняється тим, що зовнішню поверхню деталі на ділянці буртів наплавляють по кільцю, а на інших ділянках деталі - по гвинтовій лінії з перекриттям валиків 40-45% в газополуменевому захисті електродним дротом суцільного перерізу. (19) (21) u200609610 (22) 06.09.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Карабиньош Сергій Степанович, Сиволапов Олександр Володимирович, Ружило Зиновій Володимирович, Новицький Андрій Валентинович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 20919 4 Спосіб відновлення працездатності гільз цилівище те хнологією. Величина зношування внутріндрів двигунів внутрішнього згорання здійснюють шньої посадочної поверхні гільзи складає наступним чином: гільзу циліндрів, яку відновлю0,15...0,25мм. Наплавлювання зовнішньої поверхні ють наплавляють зовнішню поверхню в газополугільзи проводили дротом 1,6Св-08А при швидкості меневому захисті дротом 1,6Св-08А в зоні опорних наплавлювання Vн=23-26м/год., швидкості подачі буртів по кільцю на необхідну товщину покриття, електроду (дроту) Veл=100-110м/год., величині яке компенсує величину дефекту і забезпечить сили струму Ізв=165-190А і напрузі дуги Uзв=22-24В наступну механічну обробку до номінального розу газополуменевому захисті, який створюють за міру та якість відновлення. На ділянці зовнішньої допомогою спеціального пальника при горінні приповерхні гільзи, яка дотикається до охолоджуючої родного газу в кисні. Відновлення проводили в рідини наплавлювання ведуть по гвинтовій лінії і послідовності: проточили внутрішню спрацьовану перекриттям сусідніх валиків не менше 40-45%. поверхню гільзи до виведення слідів зношування і При такому наплавлюванні забезпечується необнаплавили за приведеною вище технологією зовхідний прогрів деталі до 700-750°С, що зберігає нішню поверхню гільзи - ділянку опорних буртів по матеріал деталі від утворення твердих ледебуриткільцю, а іншу частину деталі по гвинтовій лінії; них стр уктур та наведення в її тілі значних залишпотім проточили поверхні буртів до номінального кових напруг і підвищить якість виробу. Після остирозміру, а внутрішню поверхню розточили і хонінгання, за рахунок усадки компенсується величина гували. зношування внутрішньої поверхні гільзи. ЇЇ розтоТаким чином, реалізація способу, який пропочують до номінального розміру і хонінгують за вінують дозволяє підвищити якість відновлення, домою технологією. Таким чином, зменшується шляхом зміцнення поверхонь наплавлюванням, кількість операцій технологічного процесу, підвизбільшити продуктивність праці за рахунок зменщується якість деталі, забезпечуючи її надійну шення кількості операцій, які відновлюють виріб, і експлуатацію. створити умови для забезпечення механізації та Приклад: Гільзу циліндрів двигуна СМД-14 діекологічної чистоти те хнологічного процесу і уникнути використання складного, високої вартості + 0,06 мм і висотою 262±0,75мм та аметром 120 оснащення. + 0,04 товщиною стінки 8,0мм відновили за приведеною Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
