Пристрій для переміщення рухомого стола преса

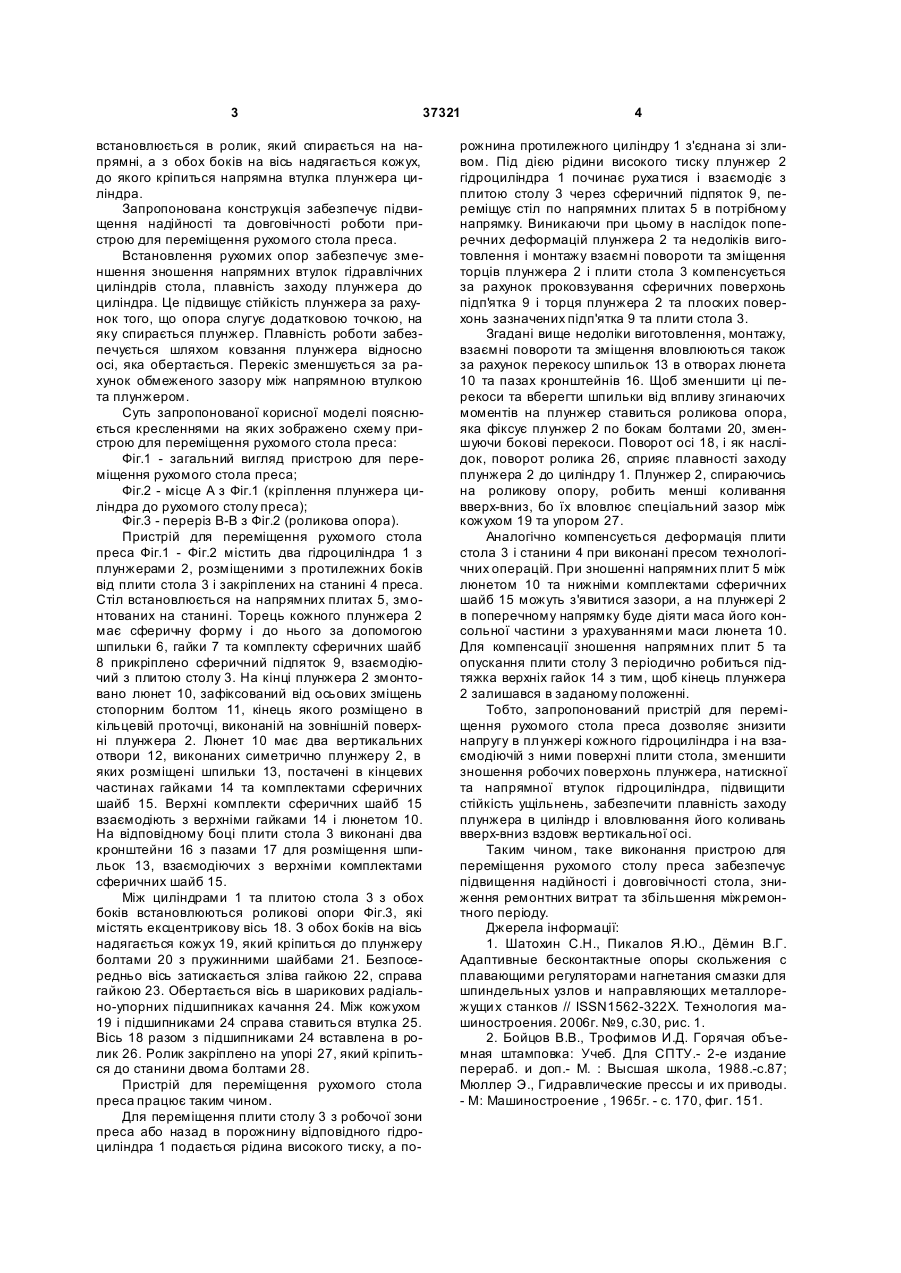

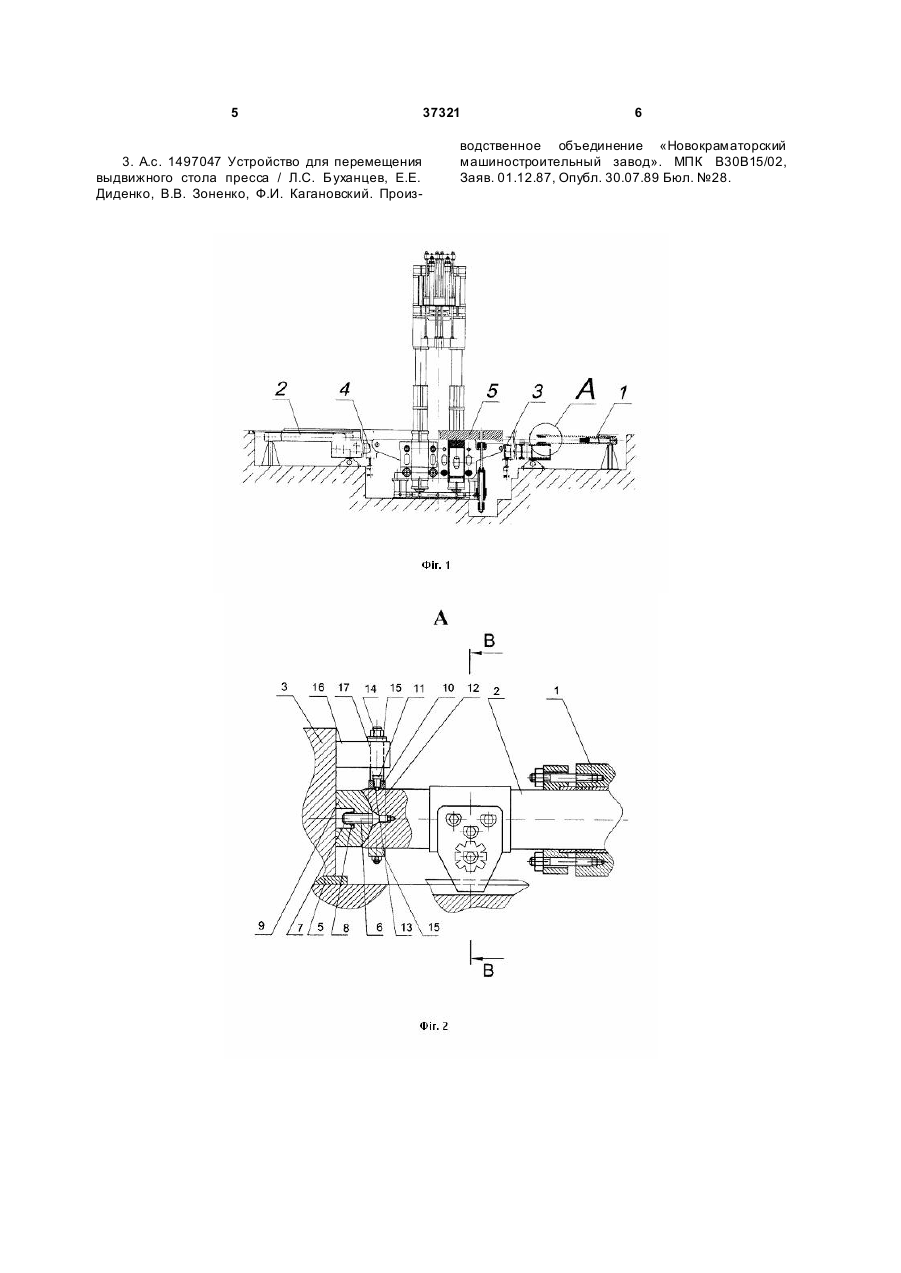

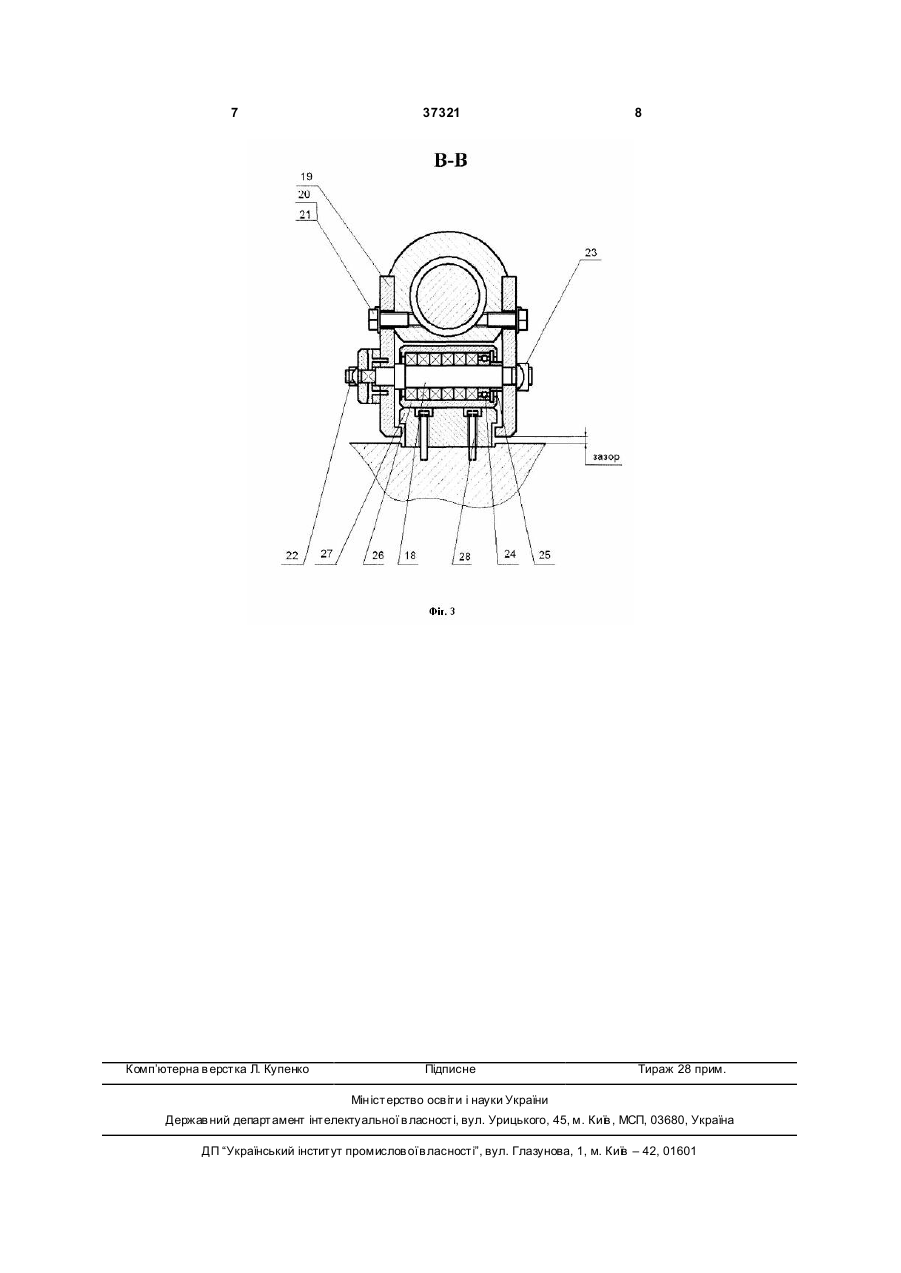

Пристрій для переміщення рухомого стола преса, що містить розташовані з протилежних боків столу гідравлічні циліндри з плунжерами та вузли з'єднання плунжерів зі столом, змонтовані з можливістю вертикального регулювання їх взаєм 3 37321 встановлюється в ролик, який спирається на напрямні, а з обох боків на вісь надягається кожух, до якого кріпиться напрямна втулка плунжера циліндра. Запропонована конструкція забезпечує підвищення надійності та довговічності роботи пристрою для переміщення рухомого стола преса. Встановлення рухомих опор забезпечує зменшення зношення напрямних втулок гідравлічних циліндрів стола, плавність заходу плунжера до циліндра. Це підвищує стійкість плунжера за рахунок того, що опора слугує додатковою точкою, на яку спирається плунжер. Плавність роботи забезпечується шляхом ковзання плунжера відносно осі, яка обертається. Перекіс зменшується за рахунок обмеженого зазору між напрямною втулкою та плунжером. Суть запропонованої корисної моделі пояснюється кресленнями на яких зображено схему пристрою для переміщення рухомого стола преса: Фіг.1 - загальний вигляд пристрою для переміщення рухомого стола преса; Фіг.2 - місце А з Фіг.1 (кріплення плунжера циліндра до рухомого столу преса); Фіг.3 - переріз В-В з Фіг.2 (роликова опора). Пристрій для переміщення рухомого стола преса Фіг.1 - Фіг.2 містить два гідроциліндра 1 з плунжерами 2, розміщеними з протилежних боків від плити стола 3 і закріплених на станині 4 преса. Стіл встановлюється на напрямних плитах 5, змонтованих на станині. Торець кожного плунжера 2 має сферичну форму і до нього за допомогою шпильки 6, гайки 7 та комплекту сферичних шайб 8 прикріплено сферичний підпяток 9, взаємодіючий з плитою столу 3. На кінці плунжера 2 змонтовано люнет 10, зафіксований від осьових зміщень стопорним болтом 11, кінець якого розміщено в кільцевій проточці, виконаній на зовнішній поверхні плунжера 2. Люнет 10 має два вертикальних отвори 12, виконаних симетрично плунжеру 2, в яких розміщені шпильки 13, постачені в кінцевих частинах гайками 14 та комплектами сферичних шайб 15. Верхні комплекти сферичних шайб 15 взаємодіють з верхніми гайками 14 і люнетом 10. На відповідному боці плити стола 3 виконані два кронштейни 16 з пазами 17 для розміщення шпильок 13, взаємодіючих з верхніми комплектами сферичних шайб 15. Між циліндрами 1 та плитою стола 3 з обох боків встановлюються роликові опори Фіг.3, які містять ексцентрикову вісь 18. З обох боків на вісь надягається кожух 19, який кріпиться до плунжеру болтами 20 з пружинними шайбами 21. Безпосередньо вісь затискається зліва гайкою 22, справа гайкою 23. Обертається вісь в шарикових радіально-упорних підшипниках качання 24. Між кожухом 19 і підшипниками 24 справа ставиться втулка 25. Вісь 18 разом з підшипниками 24 вставлена в ролик 26. Ролик закріплено на упорі 27, який кріпиться до станини двома болтами 28. Пристрій для переміщення рухомого стола преса працює таким чином. Для переміщення плити столу 3 з робочої зони преса або назад в порожнину відповідного гідроциліндра 1 подається рідина високого тиску, а по 4 рожнина протилежного циліндру 1 з'єднана зі зливом. Під дією рідини високого тиску плунжер 2 гідроциліндра 1 починає руха тися і взаємодіє з плитою столу 3 через сферичний підпяток 9, переміщує стіл по напрямних плитах 5 в потрібному напрямку. Виникаючи при цьому в наслідок поперечних деформацій плунжера 2 та недоліків виготовлення і монтажу взаємні повороти та зміщення торців плунжера 2 і плити стола 3 компенсується за рахунок проковзування сферичних поверхонь підп'ятка 9 і торця плунжера 2 та плоских поверхонь зазначених підп'ятка 9 та плити стола 3. Згадані вище недоліки виготовлення, монтажу, взаємні повороти та зміщення вловлюються також за рахунок перекосу шпильок 13 в отворах люнета 10 та пазах кронштейнів 16. Щоб зменшити ці перекоси та вберегти шпильки від впливу згинаючих моментів на плунжер ставиться роликова опора, яка фіксує плунжер 2 по бокам болтами 20, зменшуючи бокові перекоси. Поворот осі 18, і як наслідок, поворот ролика 26, сприяє плавності заходу плунжера 2 до циліндру 1. Плунжер 2, спираючись на роликову опору, робить менші коливання вверх-вниз, бо їх вловлює спеціальний зазор між кожухом 19 та упором 27. Аналогічно компенсується деформація плити стола 3 і станини 4 при виконані пресом технологічних операцій. При зношенні напрямних плит 5 між люнетом 10 та нижніми комплектами сферичних шайб 15 можуть з'явитися зазори, а на плунжері 2 в поперечному напрямку буде діяти маса його консольної частини з урахуваннями маси люнета 10. Для компенсації зношення напрямних плит 5 та опускання плити столу 3 періодично робиться підтяжка верхніх гайок 14 з тим, щоб кінець плунжера 2 залишався в заданому положенні. Тобто, запропонований пристрій для переміщення рухомого стола преса дозволяє знизити напругу в плунжері кожного гідроциліндра і на взаємодіючій з ними поверхні плити стола, зменшити зношення робочих поверхонь плунжера, натискної та напрямної втулок гідроциліндра, підвищити стійкість ущільнень, забезпечити плавність заходу плунжера в циліндр і вловлювання його коливань вверх-вниз вздовж вертикальної осі. Таким чином, таке виконання пристрою для переміщення рухомого столу преса забезпечує підвищення надійності і довговічності стола, зниження ремонтних витрат та збільшення міжремонтного періоду. Джерела інформації: 1. Шатохин С.Н., Пикалов Я.Ю., Дёмин В.Г. Адаптивные бесконтактные опоры скольжения с плавающими регуляторами нагнетания смазки для шпиндельных узлов и направляющих металлорежущи х станков // ISSN1562-322X. Технология машиностроения. 2006г. №9, с.30, рис. 1. 2. Бойцов В.В., Трофимов И.Д. Горячая объемная штамповка: Учеб. Для СПТУ.- 2-е издание перераб. и доп.- М. : Высшая школа, 1988.-с.87; Мюллер Э., Гидравлические прессы и их приводы. - М: Машиностроение , 1965г. - с. 170, фиг. 151. 5 3. А.с. 1497047 Устройство для перемещения выдвижного стола пресса / Л.С. Буханцев, Е.Е. Диденко, В.В. Зоненко, Ф.И. Кагановский. Произ 37321 6 водственное объединение «Новокраматорский машиностроительный завод». МПК В30В15/02, Заяв. 01.12.87, Опубл. 30.07.89 Бюл. №28. 7 Комп’ютерна в ерстка Л. Купенко 37321 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
