Клейова композиція

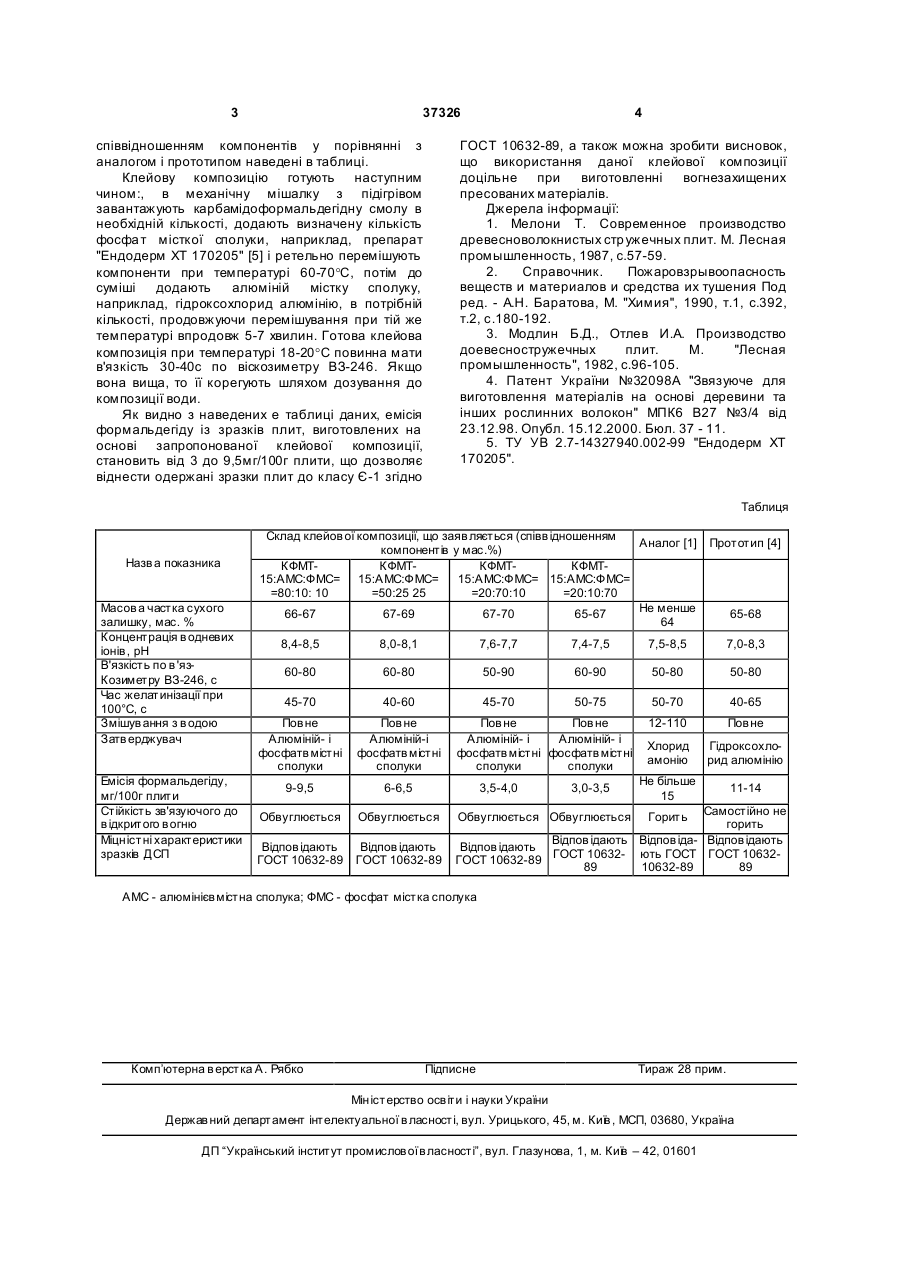

Клейова композиція, що містить карбамідоформальдегідну смолу, алюмінієвмісну сполуку, яка відрізняється тим, що додатково містить фосфатвмісну сполук у при наступному співвідношенні компонентів, мас. %: карбамідоформальдегідна смола 20-80 алюмінієвмісна сполука 10-70 фосфа твмісна сполука 10-70. (19) (21) u200807496 (22) 02.06.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) БАРБАШ ВАЛЕРІЙ АНАТОЛІЙОВИЧ, U A, ГРАБОВСЬКИЙ ОЛЕГ ВІКТОРОВИЧ, U A, ШАБАНОВ МИ ХАЙЛО ВАСИЛЬОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 37326 співвідношенням компонентів у порівнянні з аналогом і прототипом наведені в таблиці. Клейову композицію готують наступним чином:, в механічну мішалку з підігрівом завантажують карбамідоформальдегідну смолу в необхідній кількості, додають визначену кількість фосфа т місткої сполуки, наприклад, препарат "Ендодерм XT 170205" [5] і ретельно перемішують компоненти при температурі 60-70°С, потім до суміші додають алюміній містку сполуку, наприклад, гідроксохлорид алюмінію, в потрібній кількості, продовжуючи перемішування при тій же температурі впродовж 5-7 хвилин. Готова клейова композиція при температурі 18-20°С повинна мати в'язкість 30-40с по віскозиметру ВЗ-246. Якщо вона вища, то її корегують шляхом дозування до композиції води. Як видно з наведених е таблиці даних, емісія формальдегіду із зразків плит, виготовлених на основі запропонованої клейової композиції, становить від 3 до 9,5мг/100г плити, що дозволяє віднести одержані зразки плит до класу Є-1 згідно 4 ГОСТ 10632-89, а також можна зробити висновок, що використання даної клейової композиції доцільне при виготовленні вогнезахищених пресованих матеріалів. Джерела інформації: 1. Мелони Т. Современное производство древесноволокнистых стр ужечных плит. М. Лесная промышленность, 1987, с.57-59. 2. Справочник. Пожаровзрывоопасность веществ и материалов и средства их тушения Под ред. - А.Н. Баратова, М. "Химия", 1990, т.1, с.392, т.2, с.180-192. 3. Модлин Б.Д., Отлев И.А. Производство доевесностружечных плит. М. "Лесная промышленность", 1982, с.96-105. 4. Патент України №32098А "Звязуюче для виготовлення матеріалів на основі деревини та інших рослинних волокон" МПК6 В27 №3/4 від 23.12.98. Опубл. 15.12.2000. Бюл. 37 - 11. 5. ТУ УВ 2.7-14327940.002-99 "Ендодерм XT 170205". Таблиця Назв а показника Масов а частка сухого залишку, мас. % Концентрація в одневих іонів , рН В'язкість по в 'язКозиметру ВЗ-246, с Час желатинізації при 100°С, с Змішув ання з в одою Затв ерджувач Емісія формальдегіду, мг/100г плити Стійкість зв'язуючого до в ідкритого в огню Міцністні характеристики зразків ДСП Склад клейов ої композиції, що заяв ляється (співв ідношенням Аналог [1] Прототип [4] компонентів у мас.%) КФМТКФМТКФМТКФМТ15:АМС:ФМС= 15:АМС:ФМС= 15:АМС:ФМС= 15:АМС:ФМС= =80:10: 10 =50:25 25 =20:70:10 =20:10:70 Не менше 66-67 67-69 67-70 65-67 65-68 64 8,4-8,5 8,0-8,1 7,6-7,7 7,4-7,5 7,5-8,5 7,0-8,3 60-80 60-80 50-90 60-90 50-80 50-80 45-70 40-60 45-70 50-75 50-70 40-65 Пов не Алюміній- і фосфатв містні сполуки Пов не Алюміній-і фосфатв містні сполуки 12-110 Пов не Хлорид амонію Гідроксохлорид алюмінію 9-9,5 6-6,5 Не більше 15 11-14 Обвуглюється Пов не Пов не Алюміній- і Алюміній- і фосфатв містні фосфатв містні сполуки сполуки 3,5-4,0 Обвуглюється Відпов ідають Відпов ідають ГОСТ 10632-89 ГОСТ 10632-89 3,0-3,5 Самостійно не Обвуглюється Обвуглюється Горить горить Відпов ідають Відпов іда- Відпов ідають Відпов ідають ГОСТ 10632- ють ГОСТ ГОСТ 10632ГОСТ 10632-89 89 10632-89 89 АМС - алюмінієв містна сполука; ФМС - фосфат містка сполука Комп’ютерна в ерстка А. Рябко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
