Трубопровід
Номер патенту: 37491
Опубліковано: 15.05.2001
Автори: Дерило Олександр Львович, Ратушний Георгій Вадимович, Гладишев Олександр Васильович
Формула / Реферат

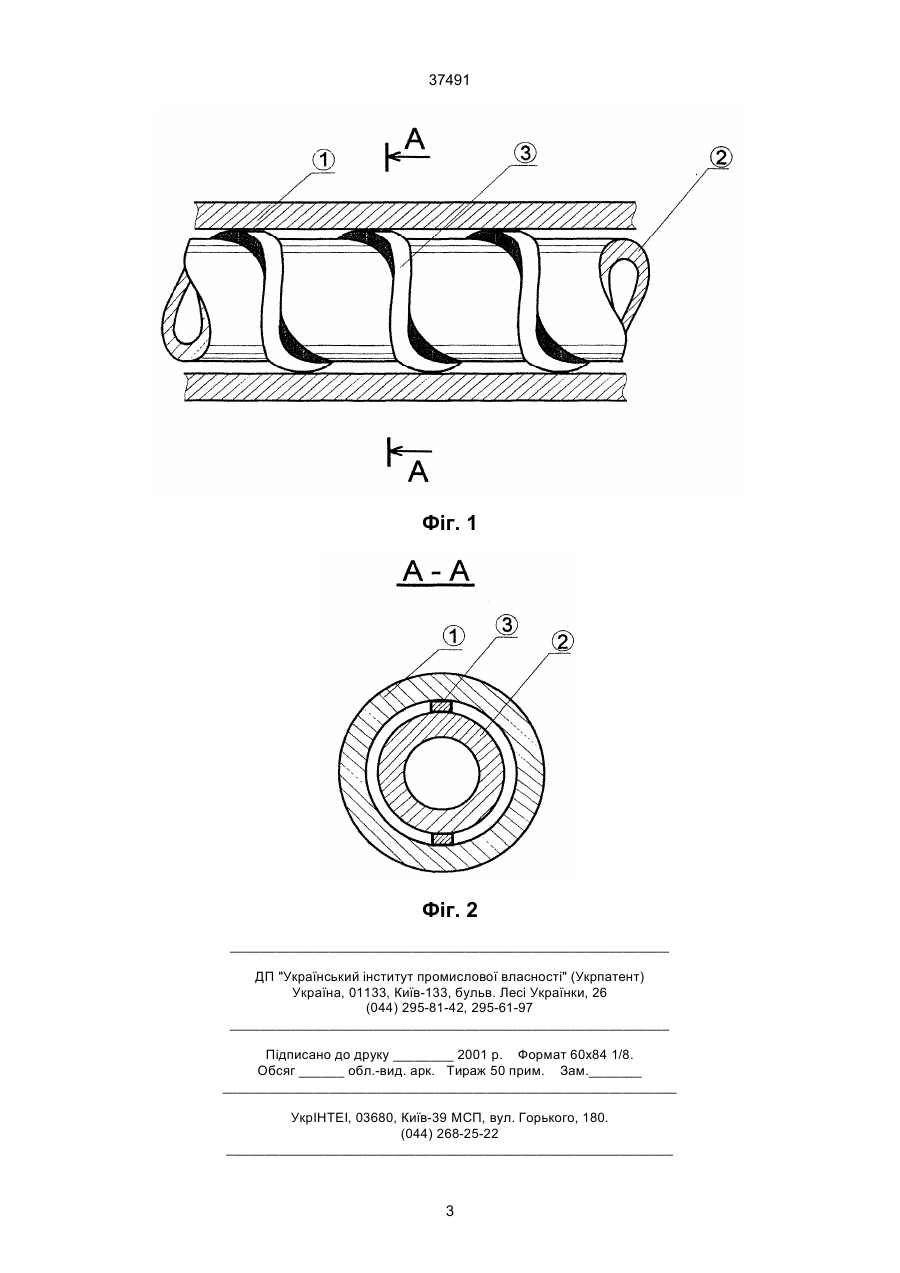

Трубопровід, що включає коаксіальне з'єднані зовнішню і внутрішню оболонки, який відрізняється тим, що він додатково обладнаний розпірно-ущільнюючим елементом розміщеним по спіралі проміж оболонок, причому висота розпірно-ущільнюючого елементу дорівнює відношенню 1:25...1:200 від діаметру зовнішньої оболонки, а крок витків складає 0,5-0,7 діаметру внутрішньої оболонки.
Текст

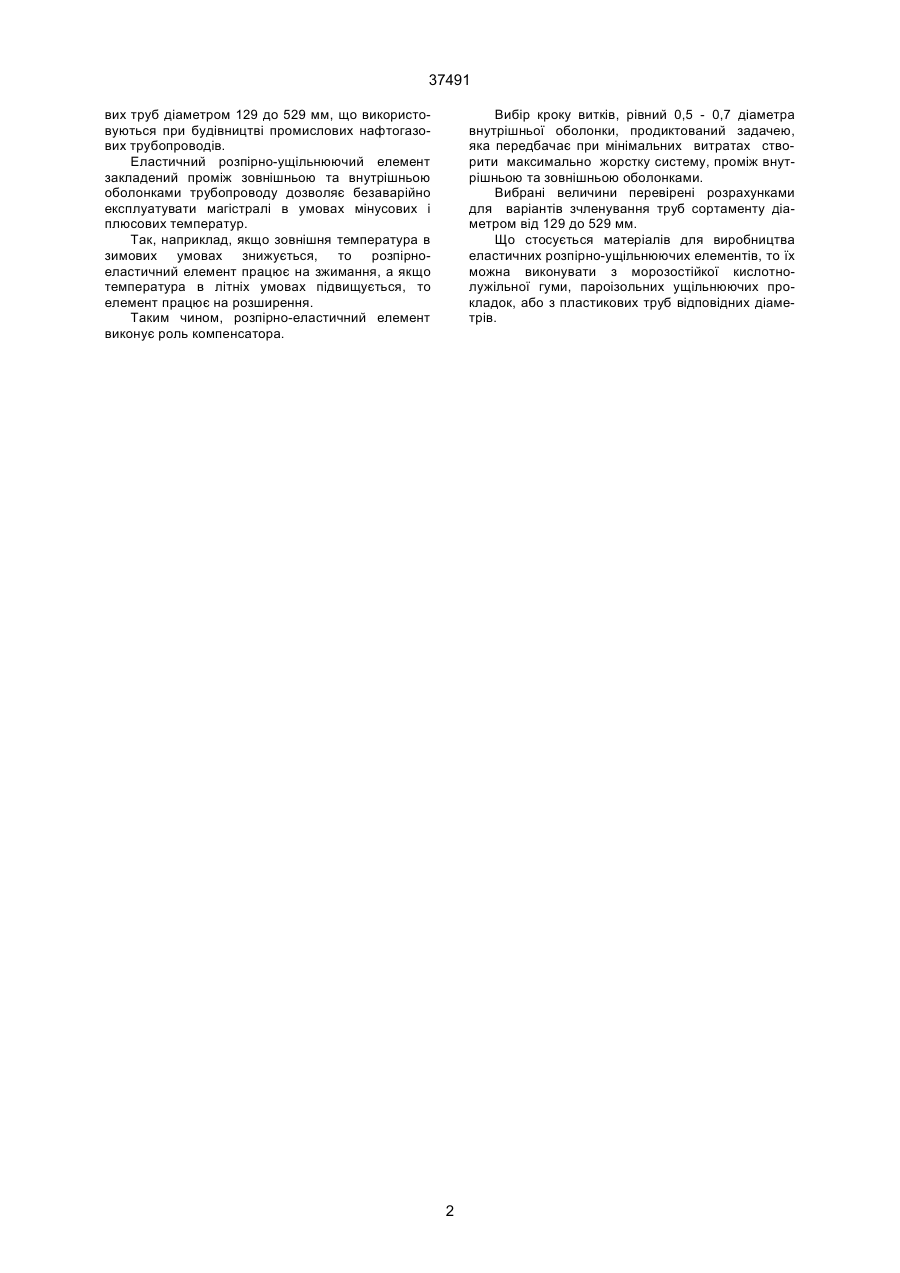

Трубопровід, що включає коаксиально з'єднані зовнішню і внутрішню оболонки, відрізняється тим, що він додатково обладнаний розпірноущільнюючим елементом розміщеним по спіралі проміж оболонок, причому висота розпірноущільнюючого елемента дорівнює відношенню 1:25...1:200 від діаметра зовнішньої оболонки, а крок витків складає 0,5 - 0,7 діаметра внутрішньої оболонки. (19) (21) 99031664 (22) 25.03.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Ратушний Георгій Вадимович, Гладишев Олександр Васильович, Дерило Олександр Львович (73) Державний ордена Трудового Червоного Прапора проектний інститут "Придніпровський промбудпроект" 37491 вих труб діаметром 129 до 529 мм, що використовуються при будівництві промислових нафтогазових трубопроводів. Еластичний розпірно-ущільнюючий елемент закладений проміж зовнішньою та внутрішньою оболонками трубопроводу дозволяє безаварійно експлуатувати магістралі в умовах мінусових і плюсових температур. Так, наприклад, якщо зовнішня температура в зимових умовах знижується, то розпірноеластичний елемент працює на зжимання, а якщо температура в літніх умовах підвищується, то елемент працює на розширення. Таким чином, розпірно-еластичний елемент виконує роль компенсатора. Вибір кроку витків, рівний 0,5 - 0,7 діаметра внутрішньої оболонки, продиктований задачею, яка передбачає при мінімальних витратах створити максимально жорстку систему, проміж внутрішньою та зовнішньою оболонками. Вибрані величини перевірені розрахунками для варіантів зчленування труб сортаменту діаметром від 129 до 529 мм. Що стосується матеріалів для виробництва еластичних розпірно-ущільнюючих елементів, то їх можна виконувати з морозостійкої кислотнолужільної гуми, пароізольних ущільнюючих прокладок, або з пластикових труб відповідних діаметрів. 2 37491 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюPipeline
Автори англійськоюRatushnyi Heorhii Vadymovych, Hladyshev Oleksandr Vasyliovych, Derylo Oleksandr Lvovych
Назва патенту російськоюТрубопровод
Автори російськоюРатушный Георгий Вадимович, Гладышев Александр Васильевич, Дерило Александр Львович
МПК / Мітки
МПК: F16L 9/18
Мітки: трубопровід
