Спосіб шовного контактного зварювання
Формула / Реферат
(21) 2000010069
(54) (57)
Дата прийняття
рішення
31 січня 2001 р.
Спосіб шовного контактного зварювання, при якому відбувається утворення безперервного герметичного з'єднання шляхом проставляння послідовного ряду перекриваючих одна одну точок за допомогою дискових роликів, що обертаються, через які передається зусилля стискування деталей, їх пересування та підведення до деталей електроструму, який відрізняється тим, що в процесі формування зварювального шва з'єднувані деталі розтягують двома додатковими валиками, які обертаються, розташованими поблизу торця зварюваних, деталей, і вісь обертання яких розташована паралельно лінії зварювання.
Текст

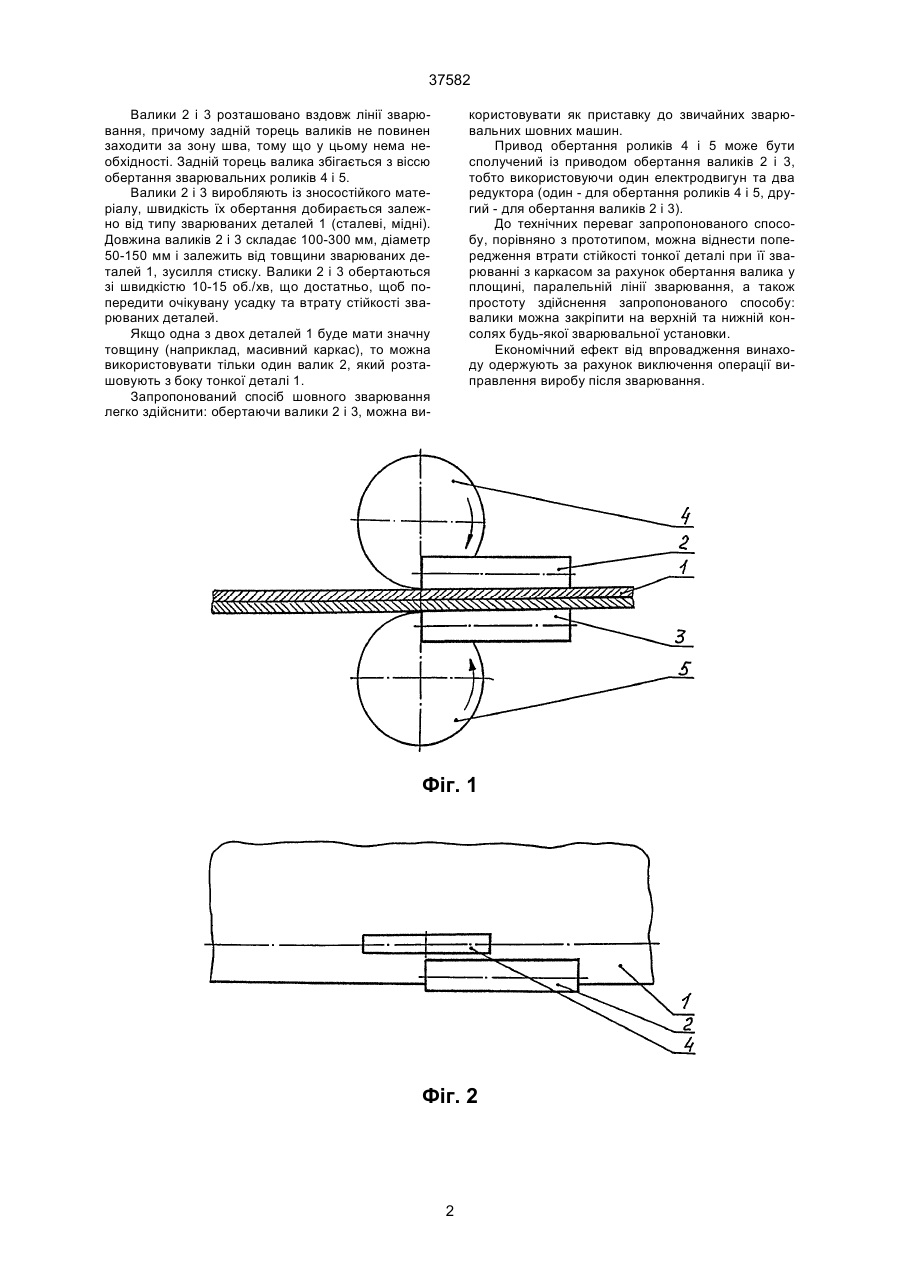

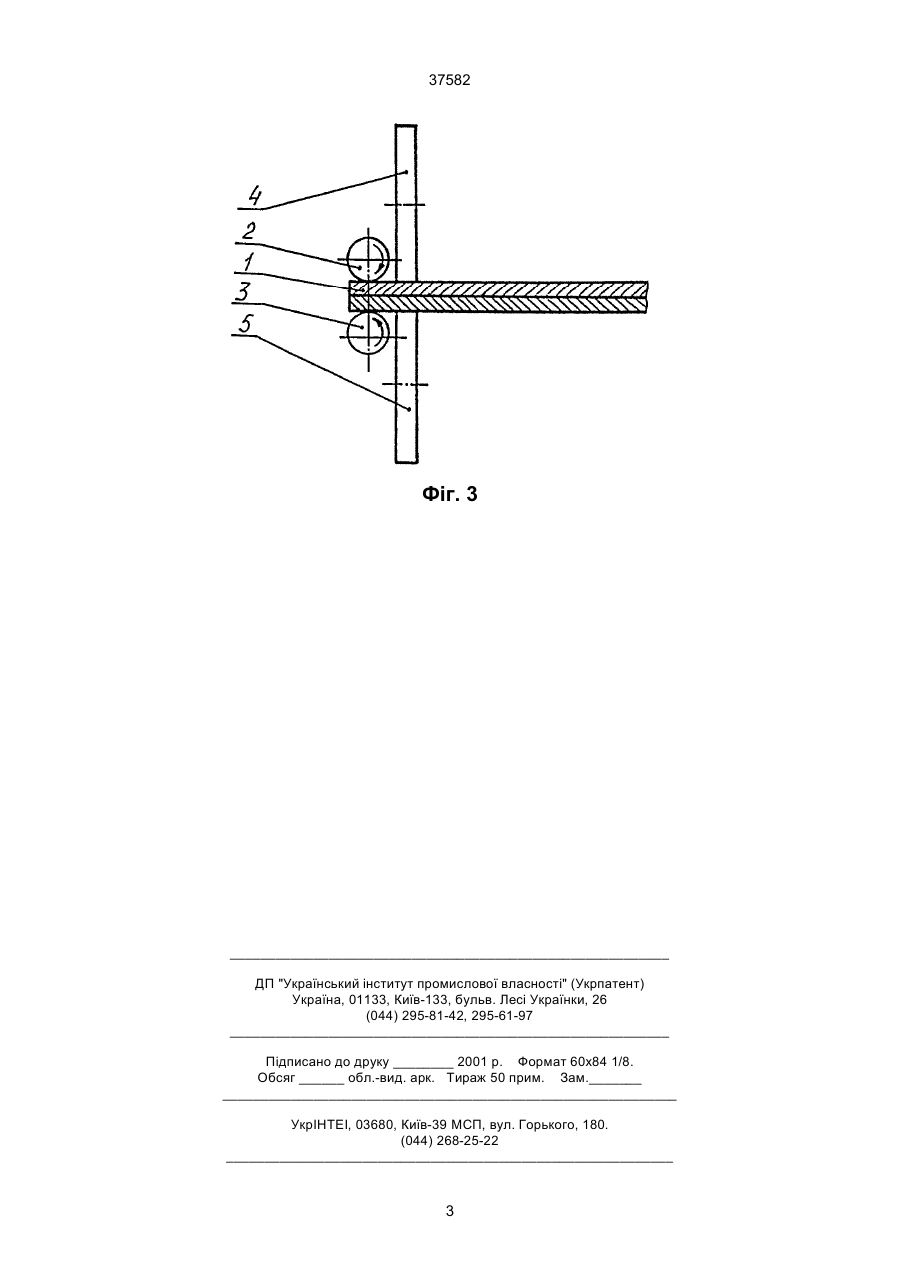

Спосіб шовного контактного зварювання, при якому відбувається утворення безперервного герметичного з'єднання шляхом проставляння послі 37582 Валики 2 і 3 розташовано вздовж лінії зварювання, причому задній торець валиків не повинен заходити за зону шва, тому що у цьому нема необхідності. Задній торець валика збігається з віссю обертання зварювальних роликів 4 і 5. Валики 2 і 3 виробляють із зносостійкого матеріалу, швидкість їх обертання добирається залежно від типу зварюваних деталей 1 (сталеві, мідні). Довжина валиків 2 і 3 складає 100-300 мм, діаметр 50-150 мм і залежить від товщини зварюваних деталей 1, зусилля стиску. Валики 2 і 3 обертаються зі швидкістю 10-15 об./хв, що достатньо, щоб попередити очікувану усадку та втрату стійкості зварюваних деталей. Якщо одна з двох деталей 1 буде мати значну товщину (наприклад, масивний каркас), то можна використовувати тільки один валик 2, який розташовують з боку тонкої деталі 1. Запропонований спосіб шовного зварювання легко здійснити: обертаючи валики 2 і 3, можна ви користовувати як приставку до звичайних зварювальних шовних машин. Привод обертання роликів 4 і 5 може бути сполучений із приводом обертання валиків 2 і 3, тобто використовуючи один електродвигун та два редуктора (один - для обертання роликів 4 і 5, другий - для обертання валиків 2 і 3). До технічних переваг запропонованого способу, порівняно з прототипом, можна віднести попередження втрати стійкості тонкої деталі при її зварюванні з каркасом за рахунок обертання валика у площині, паралельній лінії зварювання, а також простоту здійснення запропонованого способу: валики можна закріпити на верхній та нижній консолях будь-якої зварювальної установки. Економічний ефект від впровадження винаходу одержують за рахунок виключення операції виправлення виробу після зварювання. Фіг. 1 Фіг. 2 2 37582 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of seam contact welding
Автори англійськоюKaliuzhnyi Valerii Vilinovych
Назва патенту російськоюСпособ шовной контактной сварки
Автори російськоюКалюжный Валерий Вилинович
МПК / Мітки
МПК: B23K 11/06, B23K 11/08
Мітки: шовного, контактного, зварювання, спосіб
