Установка для шліфування насіння буряку
Номер патенту: 37610
Опубліковано: 10.12.2008
Автори: Болоташвілі Зураб Ушангович, Майданюк Микола Миколайович
Формула / Реферат
1. Установка для шліфування насіння буряку, що містить у собі бункер для насіння, шнек-змішувач, спрямований конус, вентилятор, яка відрізняється тим, що з метою якісного шліфування та очищення насіння буряку з достатньою продуктивністю, мінімальною енергоємністю та матеріаломісткістю робочий орган виконаний у вигляді двох дисків - нерухомого і рухомого, система очищення насіння представлена у вигляді пластини сферичної форми з отворами для відводу насіння у вивантажувальний лоток.
2. Установка для шліфування насіння буряку за п. 1, яка відрізняється тим, що шліфувальні диски виконані шорсткуватими для більш кращого і якісного шліфування.
3. Установка для шліфування насіння буряку за пп. 1 й 2, яка відрізняється тим, що верхній нерухомий шліфувальний диск має можливість переміщуватися уздовж осі.
4. Установка для шліфування насіння буряку за пп. 1, 2 й 3, яка відрізняється тим, що установка для шліфування має механізм очищення насіння.
Текст

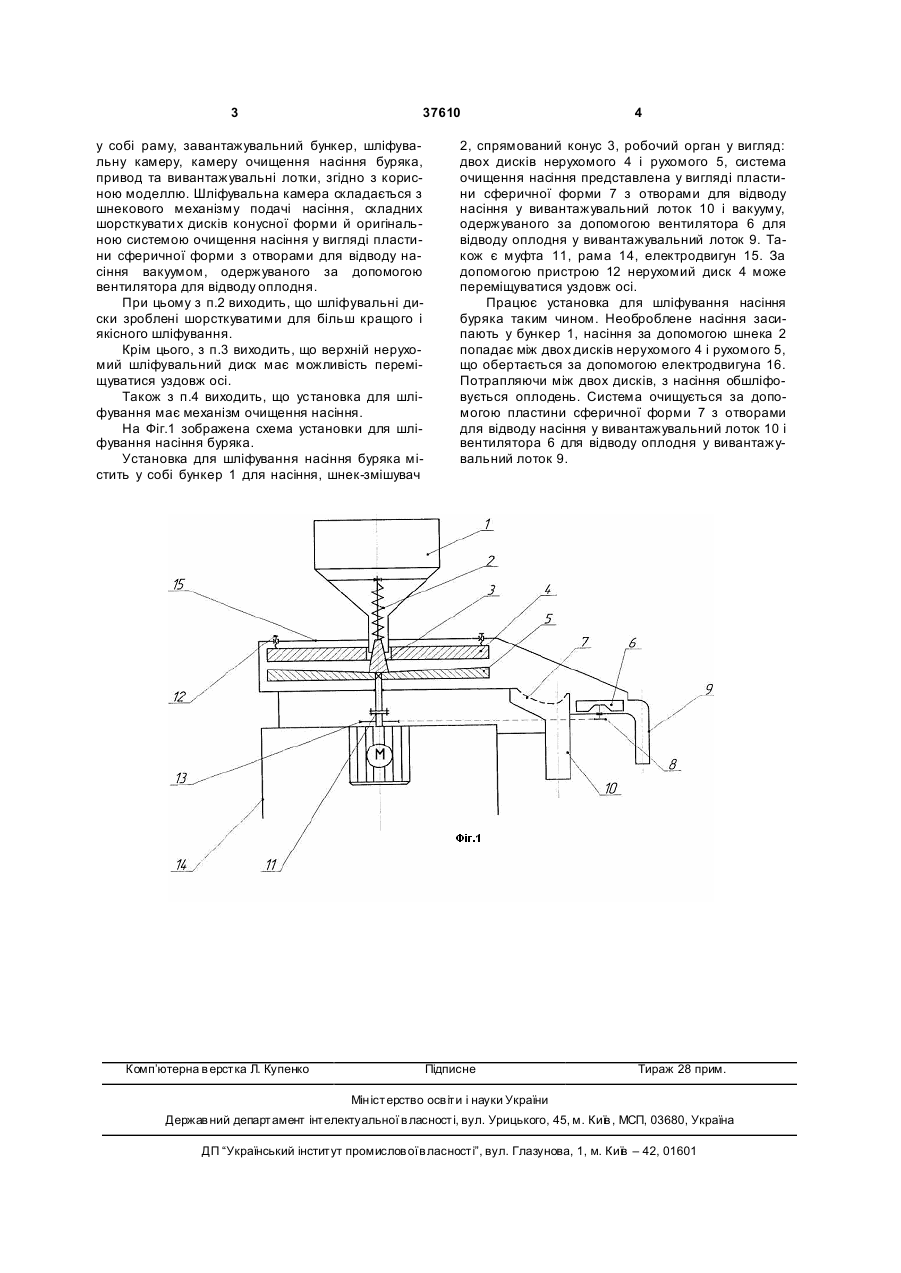

1. Установка для шліфування насіння буряку, що містить у собі бункер для насіння, шнекзмішувач, спрямований конус, вентилятор, яка відрізняє ться тим, що з метою якісного шліфування та очищення насіння буряку з достатньою продуктивністю, мінімальною енергоємністю та матеріаломісткістю робочий орган виконаний у 3 37610 у собі раму, завантажувальний бункер, шліфувальну камеру, камеру очищення насіння буряка, привод та вивантажувальні лотки, згідно з корисною моделлю. Шліфувальна камера складається з шнекового механізму подачі насіння, складних шорсткувати х дисків конусної форми й оригінальною системою очищення насіння у вигляді пластини сферичної форми з отворами для відводу насіння вакуумом, одержуваного за допомогою вентилятора для відводу оплодня. При цьому з п.2 виходить, що шліфувальні диски зроблені шорсткуватими для більш кращого і якісного шліфування. Крім цього, з п.3 виходить, що верхній нерухомий шліфувальний диск має можливість переміщуватися уздовж осі. Також з п.4 виходить, що установка для шліфування має механізм очищення насіння. На Фіг.1 зображена схема установки для шліфування насіння буряка. Установка для шліфування насіння буряка містить у собі бункер 1 для насіння, шнек-змішувач Комп’ютерна в ерстка Л. Купенко 4 2, спрямований конус 3, робочий орган у вигляд: двох дисків нерухомого 4 і рухомого 5, система очищення насіння представлена у вигляді пластини сферичної форми 7 з отворами для відводу насіння у вивантажувальний лоток 10 і вакууму, одержуваного за допомогою вентилятора 6 для відводу оплодня у вивантажувальний лоток 9. Також є муфта 11, рама 14, електродвигун 15. За допомогою пристрою 12 нерухомий диск 4 може переміщуватися уздовж осі. Працює установка для шліфування насіння буряка таким чином. Необроблене насіння засипають у бункер 1, насіння за допомогою шнека 2 попадає між двох дисків нерухомого 4 і рухомого 5, що обертається за допомогою електродвигуна 16. Потрапляючи між двох дисків, з насіння обшліфовується оплодень. Система очищується за допомогою пластини сферичної форми 7 з отворами для відводу насіння у вивантажувальний лоток 10 і вентилятора 6 для відводу оплодня у вивантажувальний лоток 9. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for milling beet seeds
Автори англійськоюBolotashvili Zurab Ushanhovych, Maidaniuk Mykola Mykolaiovych
Назва патенту російськоюУстановка для шлифования семян свеклы
Автори російськоюБолоташвили Зураб Ушангович, Майданюк Николай Николаевич
МПК / Мітки
МПК: A01F 11/00
Мітки: насіння, шліфування, буряку, установка
