Установка для обрушування насіння

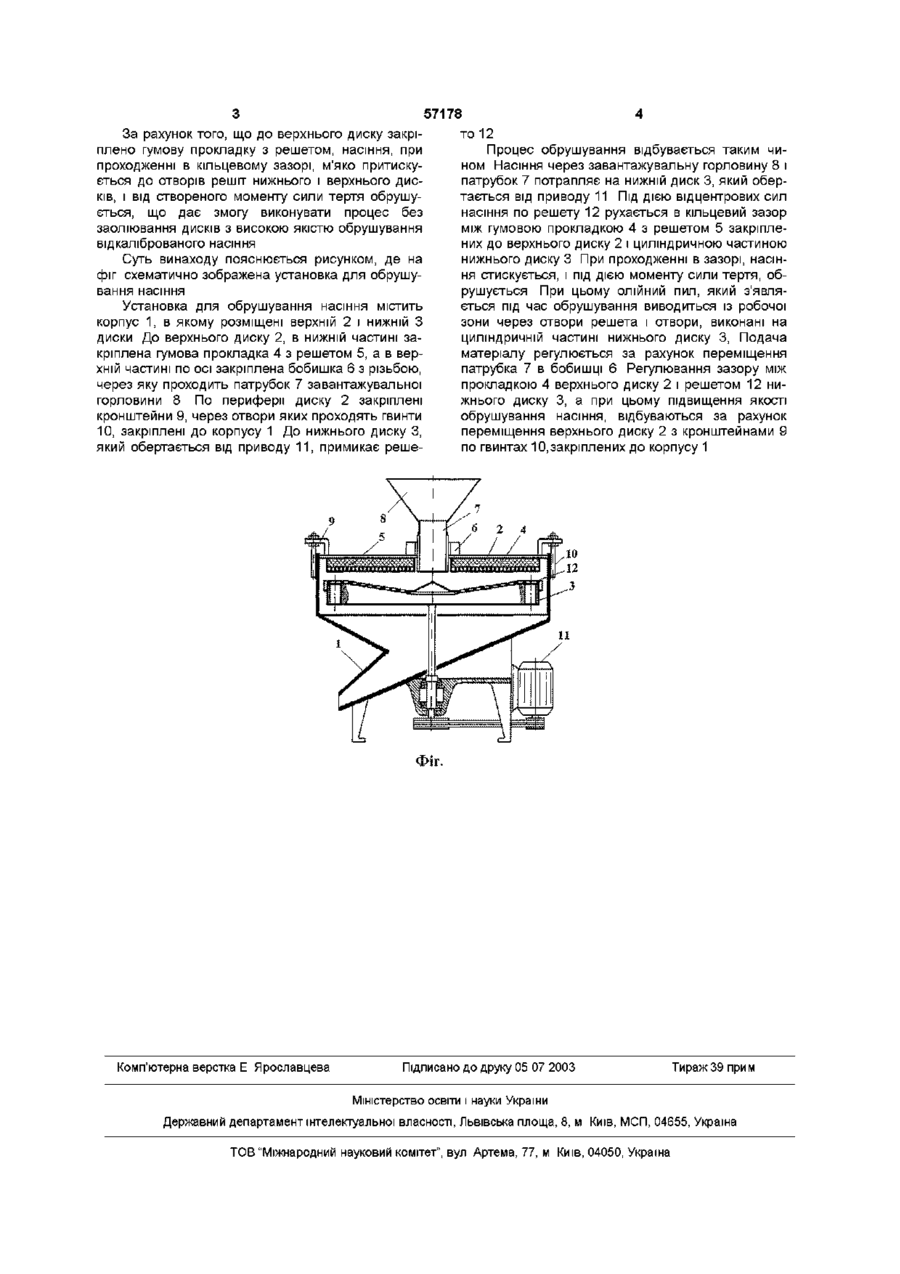

Установка для обрушування насіння, яка містить встановлені в корпусі один над одним диски, виконані з можливістю регулювання зазору між ними, яка відрізняється тим, що нижній диск включає конусну частину, яка розташована у центрі, та циліндричну частину, розташовану по периметру диска, між якими жорстко закріплено нижнє решето, причому циліндрична частина диска має отвори, які перекриваються отворами нижнього решета, утворюючи з верхнім диском, до якого закріплена гумова прокладка з верхнім решетом, кільцевий зазор Винахід відноситься до техніки обрушування насіння і може бути використаний в сільськогосподарському виробництві, переробній та харчовій промисловості Відома відцентрова насшерушка (а с СРСР №170238, В 02В 3/02 1965) виконана у вигляді розміщених в корпусі деки і ротора, який складається із двох дисків з встановленими між ними радіальними лопатками і забезпеченого живильником в центральній частині верхнього диску Для упередження витирання насіння при його обрушуванні, дека виконана з можливістю и обертання разом з ротором Однак, якість обрушування залишається низькою, так як при ударі об деку частина насіння подрібнюється, перетворюючись на крупку і олійний пил За прототип прийнято установку для облущення зерна (ас СРСР №1790442, В 02В 3/02 1993), яка складається із верхнього і нижнього абразивних кругів, встановлених один над другим в корпусі з кришкою і дном Проте при обрушуванні насіння олійних культур на даній установці відбувається заоліювання абразивних кругів, що приводить до припинення технологічного процесу обрушування при значному зниженні якості рушанки В основу винаходу покладено задачу створення установки для обрушування насіння, в якій процес обрушування відбувається між двома дисками, що дає змогу виконувати процес без заоліювання дисків з високою якістю обрушування відкаліброваного насіння Поставлена задача досягається тим, що установка для обрушування насіння, яка містить встановлені в корпусі один над другим диски виконані з можливістю регулювання зазору між ними, згідно з винаходом, нижній диск у поперечному перерізі має конічну і циліндричну поверхні, до яких примикає решето, причому циліндрична частина диску має отвори, які перекриваються отворами решета, створюючи з верхнім диском, до якого закріплена гумова прокладка дна з решетом, кільцевий зазор За рахунок того, що нижній диск у поперечному перерізі має конічну і циліндричну поверхні, до яких примикає решето, причому циліндрична частина диску має отвори, які перекриваються отворами решета, створюючи з верхнім диском, до якого закріплена гумова прокладка дна з решетом, кільцевий зазор, при його обертанні, насіння рухається по поверхні решета в горизонтальному і вертикальному напрямках, поступово стискуючись між дисками, що призводить до обрушування насіння з одержанням високоякісної рушанки Отвори виконані на циліндричній частині диску, які перекриваються отворами решета, дозволяють виводити із робочої зони олійний пил, який з'являється під час обрушування, значно знижуючи процес заоліювання дисків і підвищуючи при цьому якість обрушування О 00 1 ю 57178 За рахунок того, що до верхнього диску закріплено гумову прокладку з решетом, насіння, при проходженні в кільцевому зазорі, м'яко притискується до отворів решіт нижнього і верхнього дисків, і від створеного моменту сили тертя обрушується, що дає змогу виконувати процес без заоліювання дисків з високою якістю обрушування відкаліброваного насіння Суть винаходу пояснюється рисунком, де на фіг схематично зображена установка для обрушування насіння Установка для обрушування насіння містить корпус 1, в якому розміщені верхній 2 і нижній З диски До верхнього диску 2, в нижній частині закріплена гумова прокладка 4 з решетом 5, а в верхній частині по осі закріплена бобишка 6 з різьбою, через яку проходить патрубок 7 завантажувальної горловини 8 По периферії диску 2 закріплені кронштейни 9, через отвори яких проходять гвинти 10, закріплені до корпусу 1 До нижнього диску З, який обертається від приводу 11, примикає реше то 12 Процес обрушування відбувається таким чином Насіння через завантажувальну горловину 8 і патрубок 7 потрапляє на нижній диск 3, який обертається від приводу 11 Під ДІЄЮ відцентрових сил насіння по решету 12 рухається в кільцевий зазор між гумовою прокладкою 4 з решетом 5 закріплених до верхнього диску 2 і циліндричною частиною нижнього диску 3 При проходженні в зазорі, насіння стискується, і під дією моменту сили тертя, обрушується При цьому олійний пил, який з'являється під час обрушування виводиться із робочої зони через отвори решета і отвори, виконані на циліндричній частині нижнього диску 3, Подача матеріалу регулюється за рахунок переміщення патрубка 7 в бобишці 6 Регулювання зазору між прокладкою 4 верхнього диску 2 і решетом 12 нижнього диску 3, а при цьому підвищення якості обрушування насіння, відбуваються за рахунок переміщення верхнього диску 2 з кронштейнами 9 по гвинтах 10,закріплених до корпусу 1 Фіг. Комп'ютерна верстка Е Ярославцева Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
