Електрогвинтовий дугостаторний прес
Номер патенту: 37638
Опубліковано: 10.12.2008
Формула / Реферат
Електрогвинтовий дугостаторний прес, що містить станину, закріплену в ній гайку, гвинт, зв'язаний з маховиком-ротором шліцевим з'єднанням, електродвигун, додаткові електромагніти, який відрізняється тим, що додатковий електромагніт двосторонної дії встановлено на осі гвинта з можливістю дії на гвинт у двох напрямках, а маховик-ротор виконано з гладкою зовнішньою поверхнею.
Текст

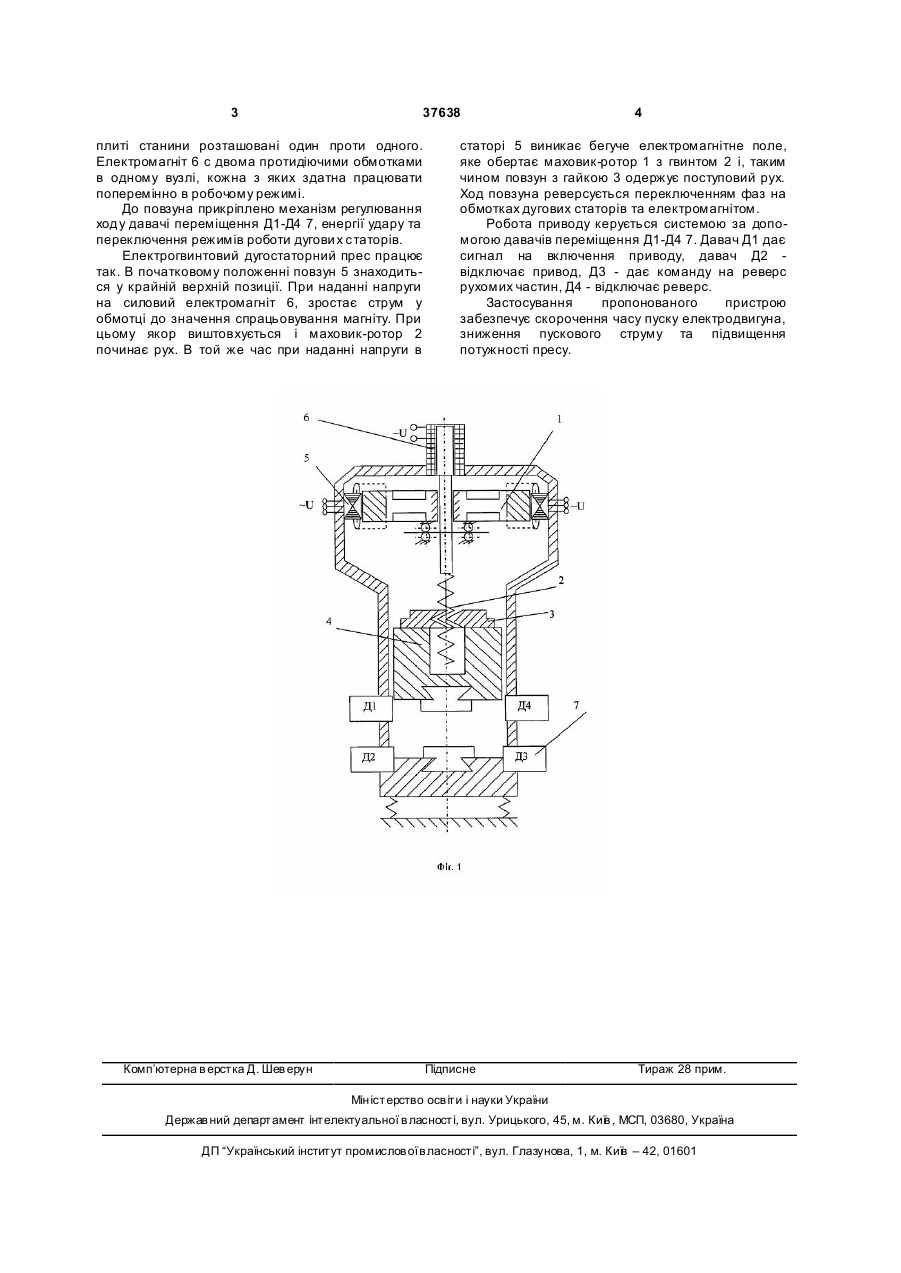

Електрогвинтовий дугоста торний прес, що містить станину, закріплену в ній гайку, гвинт, зв'язаний з маховиком-ротором шліцевим з'єднанням, електродвигун, додаткові електромагніти, який відрізняє ться тим, що додатковий електромагніт двосторонної дії встановлено на осі гвинта з можливістю дії на гвинт у двох напрямках, а маховикротор виконано з гладкою зовнішньою поверхнею. (19) (21) u200805756 (22) 05.05.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) РОГАНОВ ЛЕВ ЛЕОНІДОВИЧ, UA, КІРІЄНКО ТЕТЯНА ВІКТОРІВНА, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 37638 плиті станини розташовані один проти одного. Електромагніт 6 с двома протидіючими обмотками в одному вузлі, кожна з яких здатна працювати поперемінно в робочому режимі. До повзуна прикріплено механізм регулювання ходу давачі переміщення Д1-Д4 7, енергії удару та переключення режимів роботи дугови х статорів. Електрогвинтовий дугостаторний прес працює так. В початковому положенні повзун 5 знаходиться у крайній верхній позиції. При наданні напруги на силовий електромагніт 6, зростає струм у обмотці до значення спрацьовування магніту. При цьому якор виштовхується і маховик-ротор 2 починає рух. В той же час при наданні напруги в Комп’ютерна в ерстка Д. Шев ерун 4 статорі 5 виникає бегуче електромагнітне поле, яке обертає маховик-ротор 1 з гвинтом 2 і, таким чином повзун з гайкою 3 одержує поступовий рух. Ход повзуна реверсується переключенням фаз на обмотках дугових статорів та електромагнітом. Робота приводу керується системою за допомогою давачів переміщення Д1-Д4 7. Давач Д1 дає сигнал на включення приводу, давач Д2 відключає привод, Д3 - дає команду на реверс рухомих частин, Д4 - відключає реверс. Застосування пропонованого пристрою забезпечує скорочення часу пуску електродвигуна, зниження пускового струму та підвищення потужності пресу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric screw arc-type stator press
Автори англійськоюRohanov Lev Leonidovych, Kiriienko Tetiana Viktorivna
Назва патенту російськоюЭлектровинтовой дугостаторный пресс
Автори російськоюРоганов Лев Леонидович, Кириенко Татьяна Викторовна
МПК / Мітки
МПК: B21J 9/00
Мітки: прес, електрогвинтовий, дугостаторний
