Робочий орган культиватора

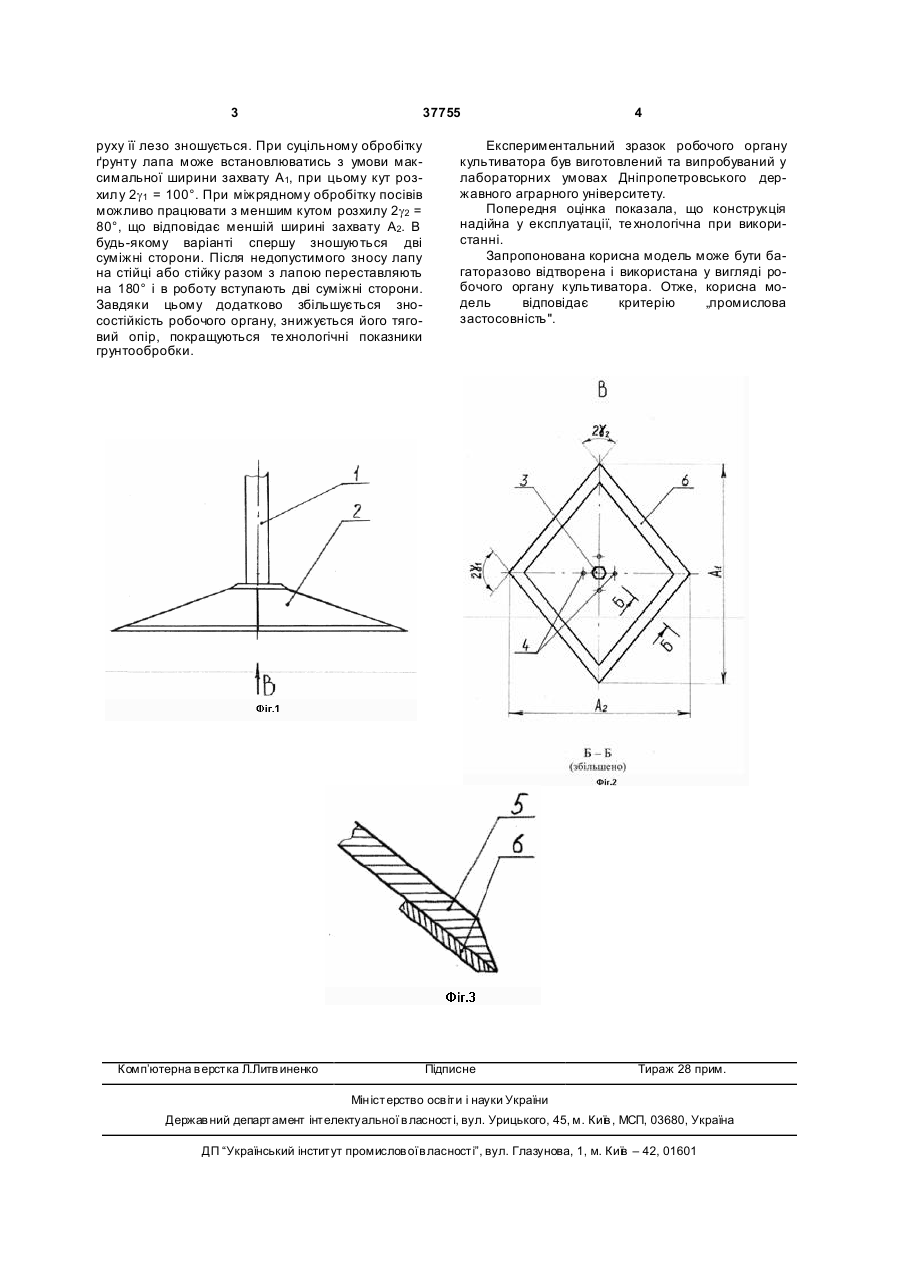

Робочий орган культиватора, що має лезо, виконане у вигляді двох прямих, які утворюють вершину трикутника, який відрізняється тим, що робоче лезо виконане по всьому периметру ромбоподібної лапи. (19) (21) u200807835 (22) 09.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, UA, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, U A, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, UA, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, UA, ЦВІК Н АТАЛІЯ ЛЕОНІДІВН А, U A 3 37755 руху її лезо зношується. При суцільному обробітку ґрунту лапа може встановлюватись з умови максимальної ширини захвату А1, при цьому кут розхилу 2g1 = 100°. При міжрядному обробітку посівів можливо працювати з меншим кутом розхилу 2g2 = 80°, що відповідає меншій ширині захвату А2. В будь-якому варіанті спершу зношуються дві суміжні сторони. Після недопустимого зносу лапу на стійці або стійку разом з лапою переставляють на 180° і в роботу вступають дві суміжні сторони. Завдяки цьому додатково збільшується зносостійкість робочого органу, знижується його тяговий опір, покращуються те хнологічні показники грунтообробки. Комп’ютерна в ерстка Л.Литв иненко 4 Експериментальний зразок робочого органу культиватора був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна у експлуатації, те хнологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію „промислова застосовність". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
